询价
- 价格：88888
- 测量范围：强力弹簧床垫、普通弹簧床垫、泡沫床垫、棕纤维弹性床垫
- 温度误差：详情页
- 温度范围：详情页
- 加热功率：详情页
- 冷却方式：详情页
- 电源：1800W
- 外形尺寸：2200x2000x400mm
- 容量：2kN传感器
- 滚动驱动：三相电机带动链条驱动

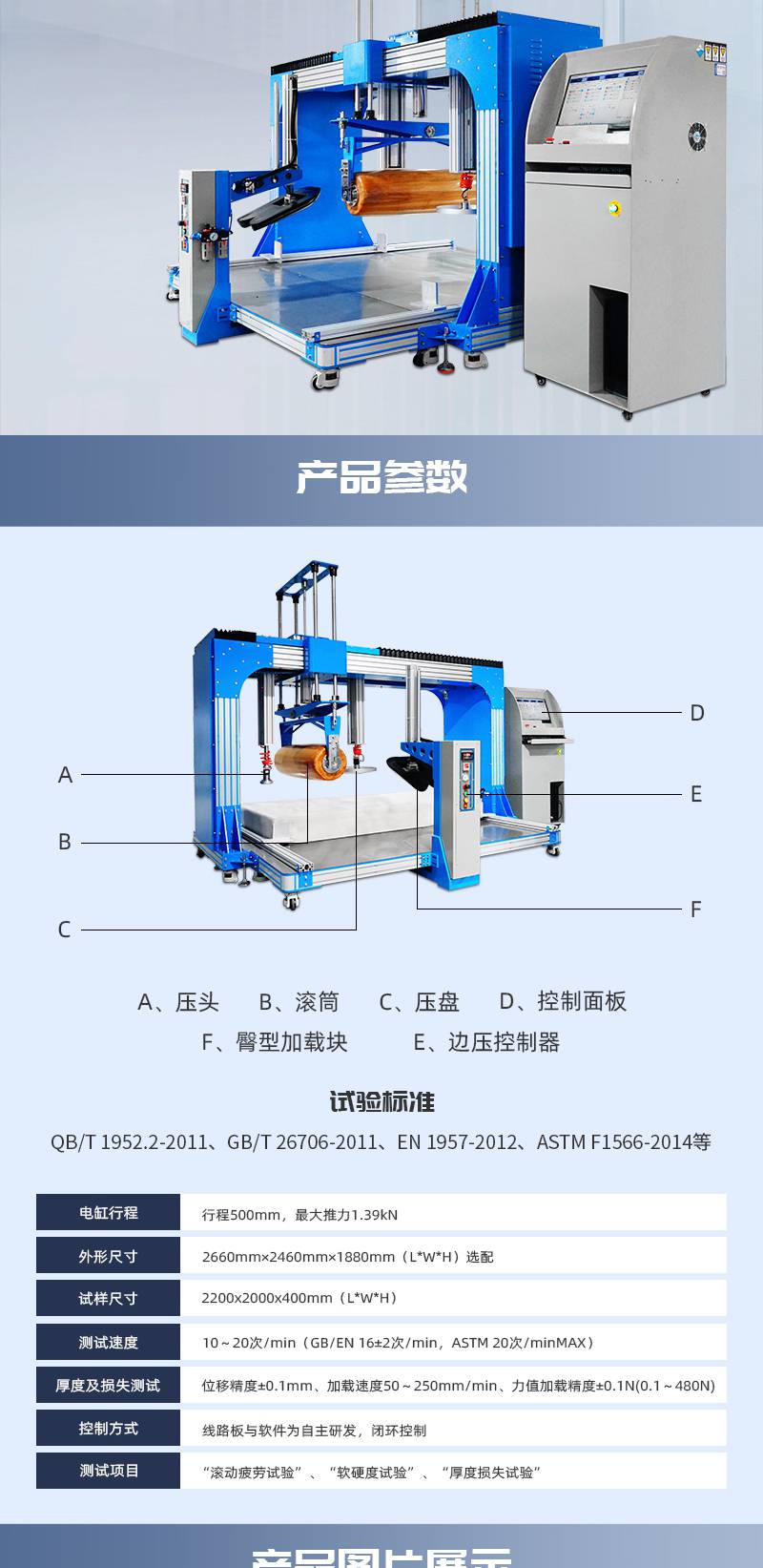

一、产品功能
床垫滚压综合试验仪适用于强力弹簧床垫、普通弹簧床垫、泡沫床垫、棕纤维弹性床垫的综合力学测试。模拟人类睡眠中不断的翻滚而设计的机器，采用一个滚动式加载模块水平放置在床垫规定的加载部位，以一定频率滚动，对床垫进行往复加载，以检验床垫对长期重复性滚动载荷的承受能力。同时配备了测高、软硬度、滚动疲劳的测试；符合国家GB、EN、ASTM等多个测试标准要求。
二、床垫滚压综合试验仪主要技术参数
指标 | 参数 | |
容量 | 2kN传感器*1 | |
电机 | 1.5kW三相电机 | |
电缸行程 | 行程350mm，推力1kN | |
控制方式 | PLC控制 | |
显示方式 | 触摸屏显示 | |
测试速度 | 1～20次/min（GB/EN 16±2次/min，ASTM 20次/minMAX） | |
滚动行程 | GB/EN离中心左右滚动250mm | ASTM离中心左右滚动总距离为床垫的70%，不超过965mm |
滚动驱动 | 三相电机带动链条驱动 | |
厚度及损失测试 | 位移精度±0.1mm，加载速度50～200mm/min， 力值加载精度±0.1N(0.1～480N) | |
软硬度测试精度 | 位移精度±0.1mm，加载速度50～200mm/min， 力值加载精度±0.1N(0.1～1000N) | |
升降组件 | 电葫芦提升 | |
辊筒 | 圆滚筒静荷载为（1400±7）N | 六角滚筒静载荷为（109±4）kg |
滚动疲劳测试 | 圆滚筒30000次 | 六角滚筒100000次 |
数据输出 | USB输出 | |
适用床垫尺寸 | 2200x2000x400mm（L*W*H）） | |
电 源 | 3∮ AC 380V 50Hz | |
整机功率 | 约1.8kW | |
仪器外形尺寸 | 2800mm×2500mm×2500mm（L*W*H） | |
重量 | 约1.5T | |
主要测试项目 | “滚动疲劳试验”、“软硬度试验”、“厚度损失试验（测高）” |
三、床垫滚压综合试验仪操作原理
将床垫用夹具固定在试验机平台中心位置，采用一个滚动式加载模块置于水平放置的床垫的加载部位，以一定频率滚动，对床垫进行往复加载，以检验床垫对长期重复性滚动荷载的承受能力。按照试验标准设定好试验条件，进行各个项目的试验；软件自动计算试验结果并保存。
四、床垫滚压综合试验仪试验标准
QB/T 1952.2-2011、GB/T 26706-2011、EN 1957-2012、ASTM F1566-2014等。
五、产品特点
（一）硬件特点
1、试验仪采用壁厚5mm高强度铝合金型材组合框架，底板采用优质三合板制作；
2、配置两套垂直测试机构，采用电缸驱动，动力采用步进电机，确保测试数据准确性、可靠性；
3、配置一套滚筒装置，采用电葫芦升降到合适的测试高度，滚筒转动时模拟人类睡眠中不断翻滚；
4、配备三套加载垫：圆柱形压头、球缺形压头和扁平压头；
5、加载装置采用全导轨导向移动，加载点精准；具有操作简单、日常维护少等特点，能够自动化运行，直至试验完成。

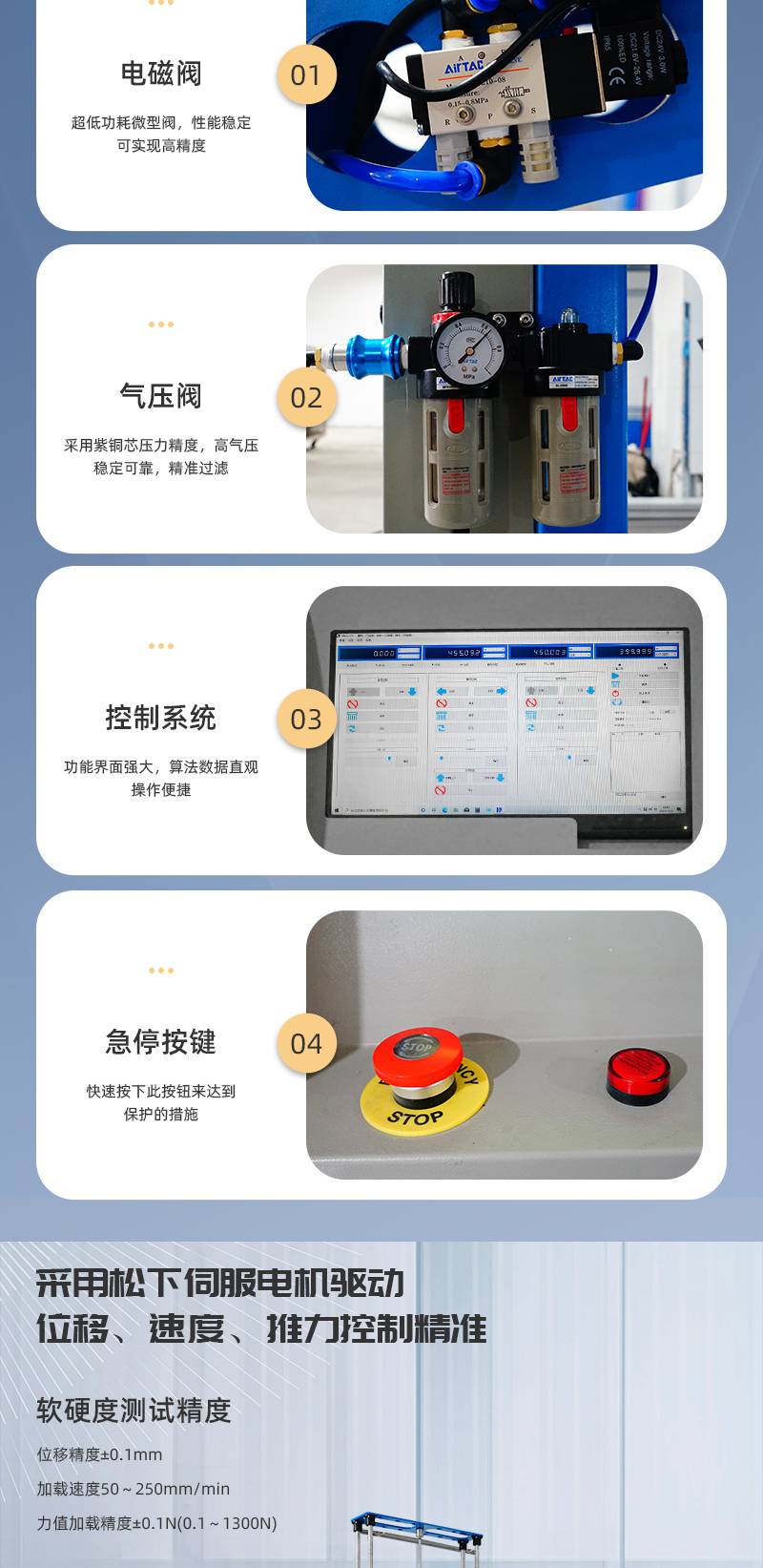

（二）软件特点
1.采用自主研发PLC程序控制，功能界面简洁、美观，算法数据直观，操作便捷；
2.采用SMC进口电动缸，位移、速度、推力控制精准，稳定可靠；
3.本机可通过USB端导出试验界面，可自定义设置试验参数，试验完成自动停机；
4.软件具有故障报警提示、断电记忆功能、实时监控功能；可基本实现无人看管试验，试验完成自动停止该项试验，同时自动保留试验结果；
5.软件配有到位检测、限位保护、过载保护等设计，保证操作更安全。
