询价
- 企业类型：贸易商
- 新旧程度：全新
- 原产地：国产
- 型号：M137482
- 库号：M137482

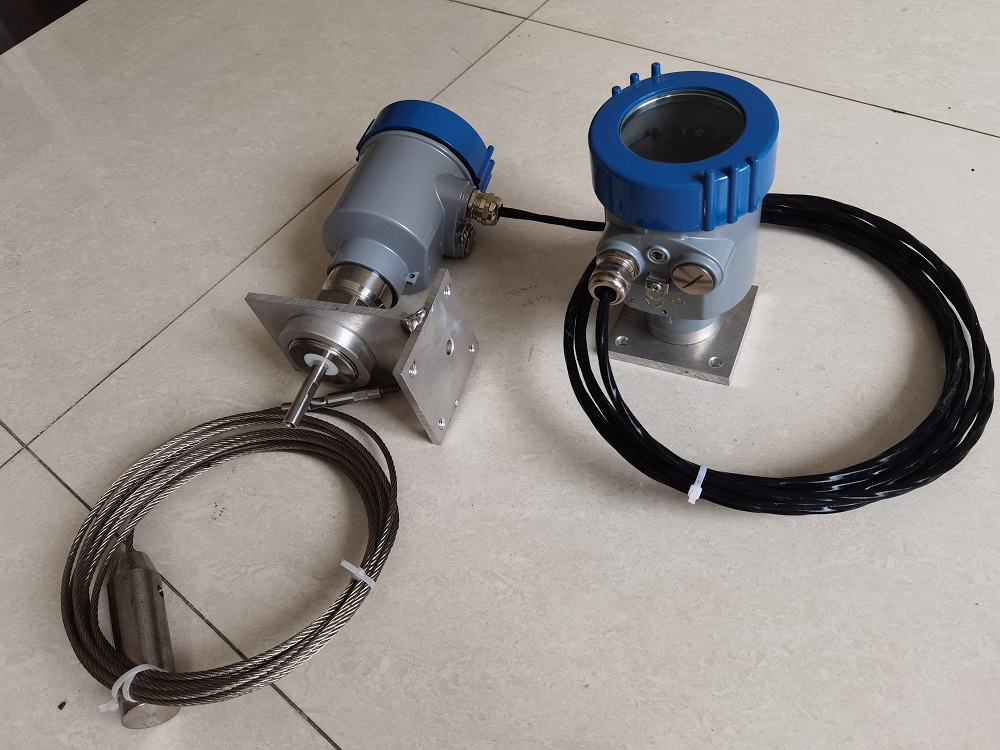

分体式旁通管导波雷达液位计 型号:M137482库号：M137482
分体式旁通管导波雷达液位计 型号:M137482库号：M137482
分体式旁通管导波雷达液位计 型号:M137482库号：M137482
原 理：
导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
特 点：
由于采用了微处理器和的choDiscovery回波处理技术，导波雷达物位计可以应用于各种复杂工况。
多种过程连接方式及探测组件的型式，使得60X系列导波雷达物位计适用于各种复杂工况及应用场合。如：高温、高压及小介电常数介质等。
采用脉冲工作方式，导波雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均伤害。
说 明：
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为：
L=E-D
通过输入空罐高度E（=零点），满罐
高度F（=满量程）及一些应用参数来
设定，应用参数将自动使仪表适应测
量环境，对应于4－20mA输出。
?注意事项
?安装在导波管中的导波雷达一般选用杆式探头传感器，安装时杆式探头上应安装缘同心支架，保证杆式探头与导波管同心，否则将产生很强的虚假回波。
?当测量范围过杆式探头导波雷达的大测量范围时，应选用缆式探头的导波雷达，此时导波管的直径应大于或等于6〞 (DN150)，否则将产生很强的虚假回波。
?防爆连接
本产品的防爆形式为本质型。防爆标志：Exia IIC T6。本安型导波雷达物位计采用压铸铝外壳材料，电子部件采用胶封 结构，从而确保电路部分故障时产生的火花不会泄放出来。本产品适用于Exia IIC T6 防爆等级以下可燃性介质的物位连续测量。
本产品使用时须用栅供电。FBS-2栅系本产品的关联设备，防爆形式为本质型。防爆标志：[Exia] IIC ，供电电压（21.6～26.4）V DC,短路电流为135mA,工作电流（4～20）mA。
所有电缆均要采用屏蔽电缆，从仪表到栅大长度500m。分布电容≤0.1μF/km、分布电感≤1mH/km。仪表安装时接大地。不得使用其它未经防爆检验的关联设备。
注：防爆ExdIIBT4 Gb。4-20mA,HART,带罐前显示仪，带导波管。长度<18m，分体式旁通管导波雷达液位计，旁通管直径51mm，报价含税含运费（不含安装费）
