- 企业类型：贸易商
- 新旧程度：全新
- 原产地：国产
- 工作误差： ≤8％
- 频率范围：10kHz～10MHz
介电常数及介质损耗测试仪 型号:M166800库号：M166800
介电常数及介质损耗测试仪 型号:M166800库号：M166800
介电常数及介质损耗测试仪 型号:M166800库号：M166800
介电常数及介质损耗测试仪STD-A，显示电容、频率等中间值，需代入公式计算出介电常数（ε）和介质损耗（tanδ）。检测固体材料。

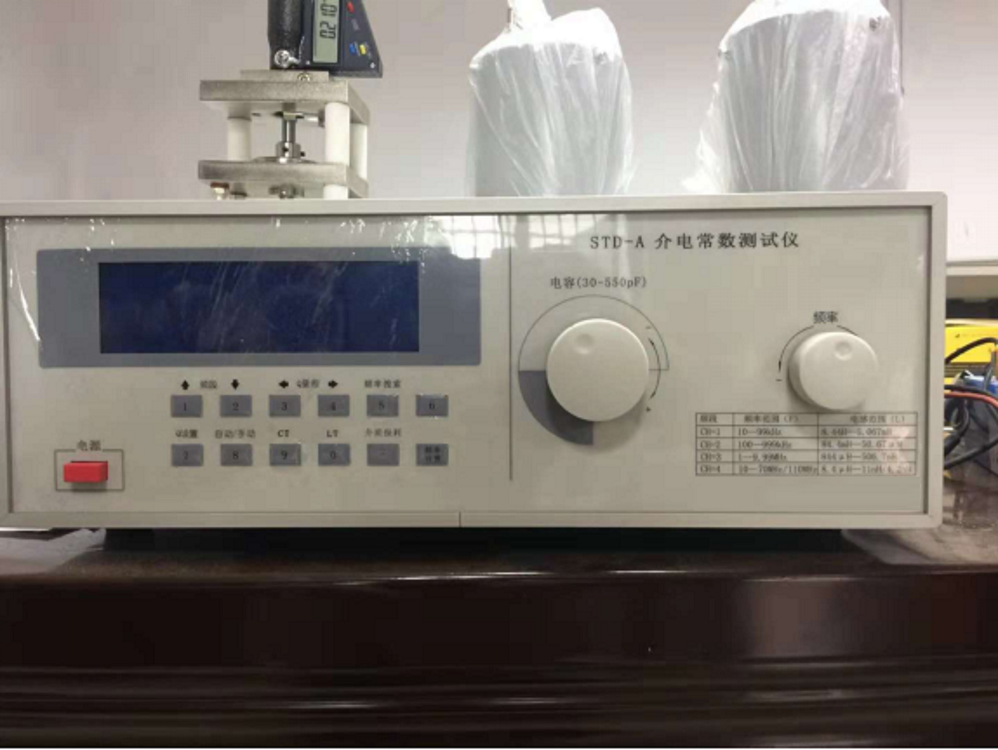

STD-A介电常数测试仪
一、概述
介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷，还有复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数（ε），可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据；仪器的基本原理是采用高频谐振法，并提供了，通用、多用途、多量程的阻抗测试。它以单片计算机作为仪器的控制，Q值量程自动转换，数值显示等新技术，改进了调谐回路，使得调谐测试回路的残余电感减至低，并保留了原Q表中自动稳幅等技术，使得新仪器在使用时更为方便，测量值更为。仪器能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。该仪器用于科研机关、学校、工厂等单位对无机非金属新材料性能的应用研究。仪器遵从标准：GB/T5594.4-1985。
二、仪器的技术指标
1．Q值测量
a．Q值测量范围：2～1023；
b．Q值量程分档：30、100、300、1000、自动换档或手动换档；
c．标称误差
频率范围 10kHz～10MHz
固有误差 ≤5％±满度值的2%
工作误差 ≤7％±满度值的2%
频率范围 10MHz～70MHz
固有误差 ≤6％±满度值的2%
工作误差 ≤8％±满度值的2%
2．电感测量范围：1nH～8.4H
3．电容测量：
直接测量范围 1～520p
主电容调节范围 30～550pF
准确度 100pF以下±1pF；
100pF以上±1%
注：大于直接测量范围的电容测量见使用方法。
4．信号源频率覆盖范围：
频率范围 10kHz～70MHz
CH1 10～99.9999kHz
CH2 100～999.999kHz
CH3 1～9.99999MHz
CH4 10～70MHz
频率指示误差 3×10-5±1个字
5．Q合格指示预置功能：预置范围：5～1000
6．Q表正常工作条件
a. 环境温度：0℃～+40℃；
b．相对湿度：<80％；
c．电源：220V±22V，50Hz±2.5Hz。
7．消耗功率：约25W；
8、选配液体杯，可做液体材料的检测。
9．样品尺寸：固体：材料测量直径 Φ38mm；厚度可调 < 15mm ；
仪器配置：含STD-A测试主机1台，样品夹具1套，电感1组（9个）,如需选配液体杯，费用另计。
