- 企业类型：贸易商
- 新旧程度：全新
- 原产地：中国
- 时间测量范围：0.1ms~9999s
- 测量精度：＜0.1mS

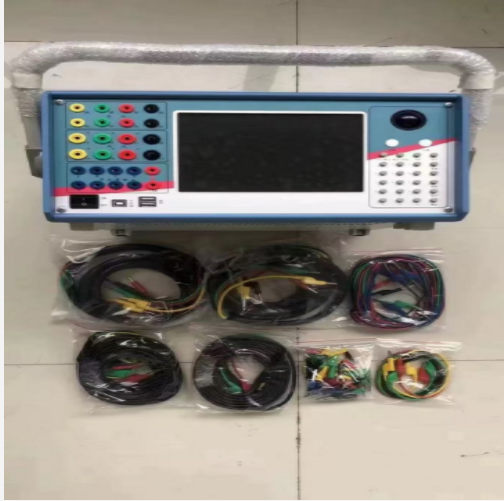

继电保护测试装置 中西器材 SLDB-SH-600
参数
电流通道数：标准6相
电压通道数：标准6相
交流电流输出范围：30A /相或180A（六并）
直流电流输出范围：10ADC /相
交流电压输出范围：120VAC / 相
直流电压输出范围：160VDC / 相
继电保护测试装置 中西器材 SLDB-SH-600
主要特点
1.电压电流输出组合：输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验*方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
2.操作方式：装置直接外接笔记本电脑或台式机进行操作，方便快捷。
3.输出端采用模块式线性功放，而非开关型功放。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度。
4.主机输出部分采用DSP控制，运算速度快，传输频带宽，控制D/A转换。输出波形失真小，线性好，重量轻、功能全、携带方便，开机即可工作，流动试验*方便。

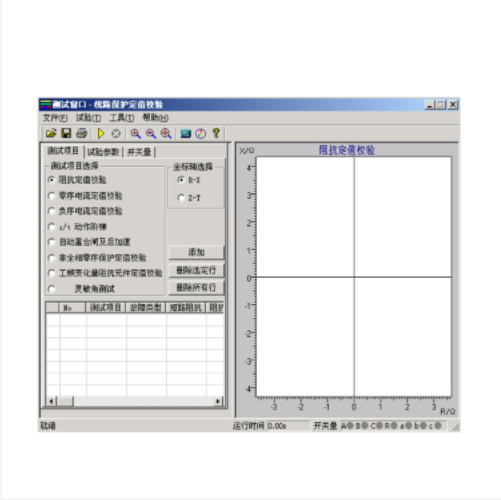

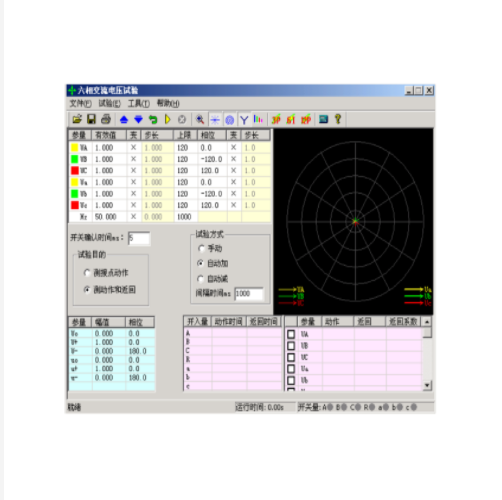

5.软件功能：可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
6.具有独立直流电源输出：设有一路110V及220V可调直流电源输出。
7.装置带有USB通讯口，可与计算机及其它外部设备通信。
8.散热结构设计合理，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
继电保护测试装置 中西器材 SLDB-SH-600
额定参数
交流电流输出
6相电流输出时每相输出（值）： 0～30A 输出精度：0.2级
3相电流输出时每相输出（值）：0～60A
6相并联电流输出（值）：0～180A
相电流长时间允许工作值（值）： 10A
相电流输出功率：≤300VA
6相并联电流输出时输出功率：≤1000VA
6相并联电流输出时允许工作时间：≤10s
频率范围（基波）：20～1000Hz
谐波次数 ：1～20 次
直流电流输出：
电流输出 ：0～±10A / 每相
输出精度：0.5级
输出负载电压：≤20V
交流电压输出：
相电压输出（值）：0～120V
输出精度：0.2级
线电压输出（值）： 0～240V
相电压 / 线电压输出功：80VA/100VA
频率范围（基波）：20～1000Hz
谐波次数 ：1～20次
直流电压输出：
相电压输出幅值：0～±160V
输出精度：0.5级
线电压输出幅值：0～±320V
相电压/线电压输出功率：70VA/140VA
开关量
8路开关量输入
空接点：1～20mA，24V
电位接点接入：“0”：0 ～ +6V； “1”：+11 V ～ +250 V
4对开关量输出：DC：220 V/0.2 A；AC：220 V/0.5 A
时间测量范围：0.1ms~9999s ，测量精度＜0.1mS
