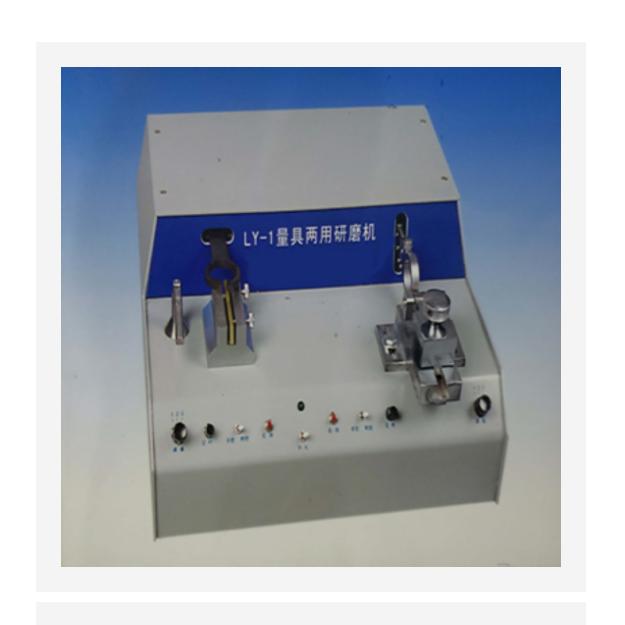

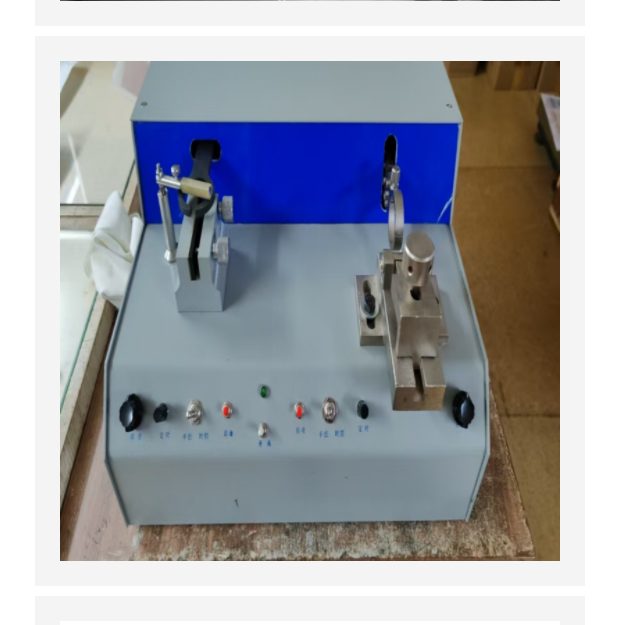

量具两用研磨机 型号:KM1-LY-I
一.用途：
量具两用量研磨机是一小 型计量器具修理机械。它适合于同时研磨外径千分尺两测量平面及游标卡尺外量爪测量面，以电气化、机械化代替繁杂的手工劳动。它用于计量部门和厂矿计量室，是长度计量检修人员的维修设备之一。
量具两用研磨机 型号:KM1-LY-I

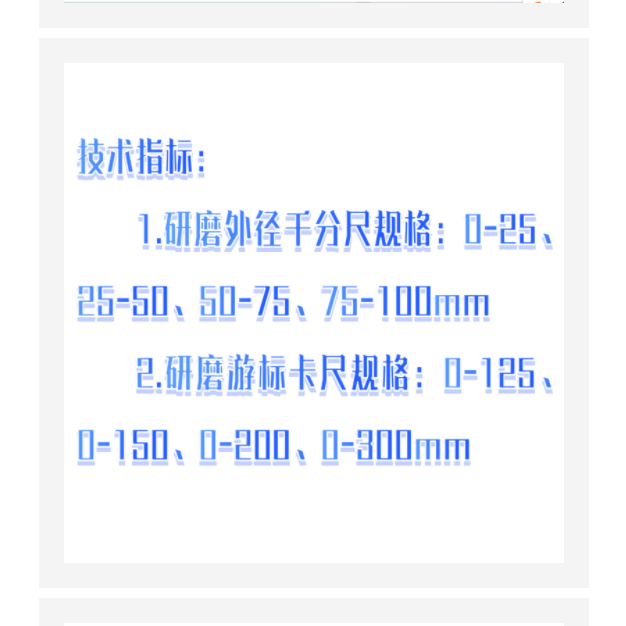

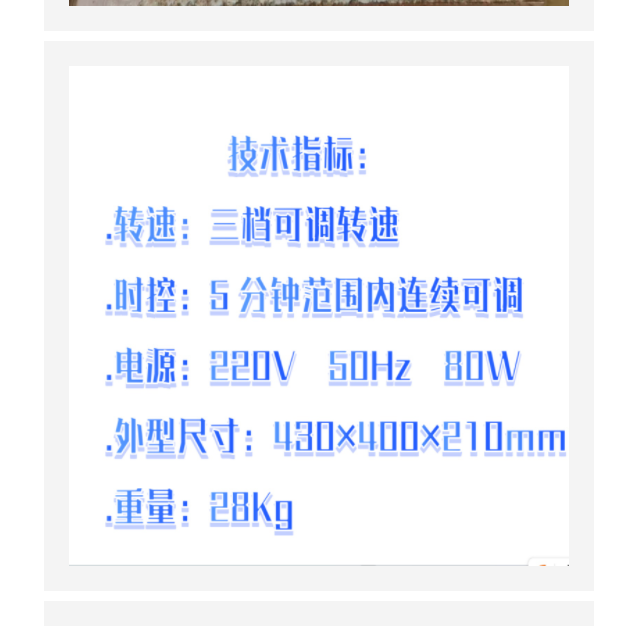

二.主要技术指标：
1.研磨外径千分尺规格：0-25、25-50、50-75、75-100ｍｍ
2.研磨游标卡尺规格：0-125、0-150、0-200、0-300ｍｍ
3.转速：三档可调转速
4.时控：5分钟范围内连续可调
5.电源：220V 50Hz 80W
6.外型尺寸：430×400×210ｍｍ
7.重量：28Kg
量具两用研磨机 型号:KM1-LY-I
三.操作方法：
（A）研磨外径千分尺的测量面：
1.将研磨机水平放置在工作台上。
2.接上电源，打开电源开关，如需用时控装置，请将开关扳至时控位置。按下启动按纽，研磨机即可工作，按照研磨时间需要，调整定时旋钮位置。
3.将自备的千分尺研磨器(每组应4块、直径约为30-31ｍｍ)放进研磨爪内，使研磨器其全 长的中心位置处在研磨爪内孔壁上，将外径千分尺(须拆掉千分尺两侧护板)水平置于固定夹具上，其测量面轴线与研磨爪孔平面应目测垂直。启动研磨机来调整千分尺的前后位置(千分尺测量面研磨轨迹应处于研磨器的半径范围内)。然后将千分尺紧固在定位夹具上，(需根据不同规格的千分尺调整固定夹具的前后位置或将压板反向放置，使千分尺固定)。转动棘轮使千分尺两测量面与研磨器的研磨面接触良好，加适当压力(手旋转微分简不过半格)即可开始研磨。
4.在研磨过程中应经常转动棘轮，使测量面、研磨器平面接触良好。
5.根据千分尺的磨损情况，选择适当规格的研磨剂和研磨时间。
6.换研磨器时，需将研磨爪上的紧固螺钉卸下，打开上面活动爪，换研磨器后，再将上活动爪复位，用紧固螺钉将上下研磨爪紧固。换研磨器时，禁止拆下千分尺。
7.一组四块研磨器分别研磨后，方可卸下千分尺。
8.注意事顶：
ａ.研磨前，须将被磨千分尺的“各部分相互作用”修好。
ｂ.要检查千分尺弓架是否变形，因而造成测杆与测砧的同心度偏差，微分丝杆和止动器等活动件是否卡死，固定测砧和固定套管不应松动，检查千分尺测杆是否变形，微分简是否变形。
ｃ.在研磨过程中，应注意经常修/复研磨器，保证其平面性及平行性。
(B). 研磨游标卡尺外量爪侧量面：
1.将被修游标卡尺按检定规程要求，对其外观和各方面配合先修好，对外测量爪工作面程喇叭口间隙较大的，可先用挤压工具挤压，以减少研磨量。
2.将游标卡尺夹持在工作台上，并调整好高低夹持位置。用涂有磨料(稀点较好)的研磨器放入研磨卡内，将弹簧压板压在卡尺上。
3.游标卡尺装夹在工作台上的位置要注意不要前后倾斜，外测量爪工作面应位于研磨块全部行程的中间位置，若卡尺前端缝隙较大，卡尺安装应适当向前移一些，压板适当向后压一点，反之同理类堆。前后缝隙消除后卡尺仍应装到研磨块全部行程的中间位置上研磨，并注意研磨位置应偏重于非刀口工作面上。研磨过程要注意修/复研磨块，以保证其平面性和平行性。
4.接通电源、打开开关，把时控手控开关置于所需位置，将调速旋钮调到所需速度。如需定时使用，请调好时控旋钮，按下时控启动控钮，即可开始研磨，到时自动停机。
四.仪器的维护：
1.研磨工作完毕，需切断电源，擦净油污，清洁干净，以防研磨机生锈。
