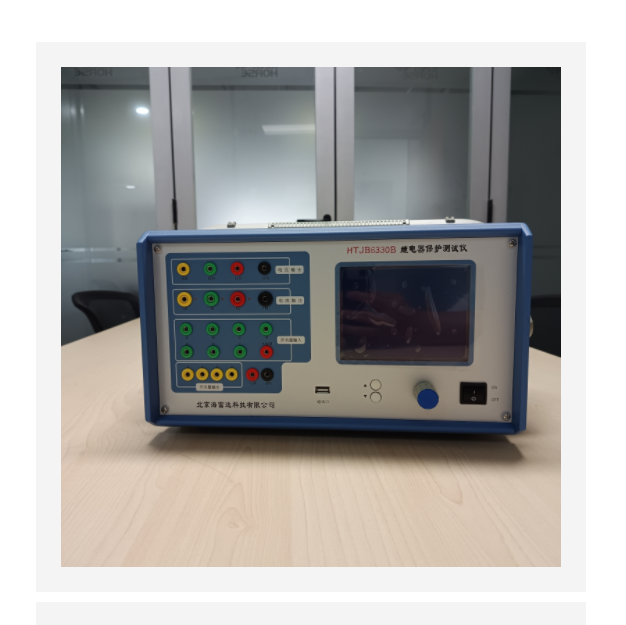

继电器保护测试仪 中西器材 HTJB6330B
主要特点
?标准的4相电压3相电流输出 具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。单相电压可输出120V，单相电流可输出40A（10秒），电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
?单机操作方便 单机由方便灵活的旋转鼠标通过屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬*时性
?双操作方式，联接电脑运行 通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自*动化程度的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
?软件功能 可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
?开关量接点HTJB330A 为7路接点输入和2对空接点输出。输入接点为空接点和0～250V电位接点兼容，可自*动识别。输入、输出接点可根据用户需要扩展。
?屏幕LCD显示屏 本机采用320×240点阵屏幕分辨率图形液晶显示屏，操作过程均在显示屏上设定，操作界面和试验结果均汉化显示。
继电器保护测试仪 中西器材 HTJB6330B
额定参数
交流电流输出
输出精度 0.2级
相电流输出（有*效值） 0～40A
三并电流输出（有*效值） 0～120A
相电流长时间允许工作值（有*效值） 10A
相电流输出功率 420VA
三并电流输出时输出功率 900VA
三并电流输出时允许工作时间 10s
频率范围（基波） 20～1000Hz
谐波次数 1～20 次
继电器保护测试仪 中西器材 HTJB6330B
直流电流输出
输出精度 0.2级
电流输出 0～±10A / 每相，0～±30A / 三并
输出负载电压 20V
交流电压输出
输出精度 0.2级
相电压输出（有*效值） 0～120V
线电压输出（有*效值） 0～240V
相电压/线电压输出功率 80VA / 100VA
频率范围（基波） 20～1000Hz
谐波次数 1～20次
直流电压输出
输出精度 0.2级
相电压输出幅值 0～±160V
线电压输出幅值 0～±320V
相电压/线电压输出功率 70VA / 140VA
开关量及时间测量
330A 备注
开关量输入 7路 空接点： 1～20mA，24V
电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V
开关量输出 2对 DC：220V／0.2A；AC：220V／0.5A
时间测量 测量范围0.1ms ～ 9999s 测量精度0.1mS
体积重量
330A
外形尺寸 400×300×180mm3
单机重量 22kg
供电电源 AC 220V±10%，50／60Hz
环境温度 -10℃ ～ +50℃
