- 输出精度：0.2级
- 相电流输出（值）：0～40A
- 相电流大输出功率：450VA
- 谐波次数：0～20 次（联机）0~6次（单机）
- 型号：HT-702

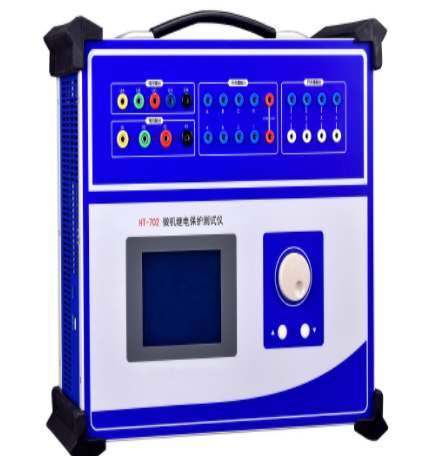

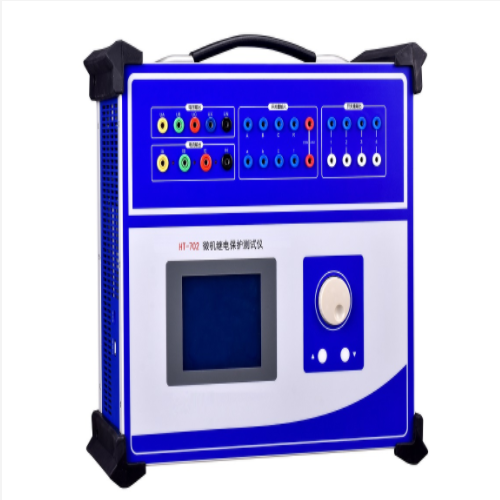

微机继电保护测试仪 型号:HT-702
一、产品特性
1、标准的 4 相电压 3 相电流输出具有 4 相电压 3 相电流输出，可方便地进行各种组合
输出进行各种类型保护试验。每相电压可输出 120V，电流三并可输出 120A，第 4 相
电压 Ux 为多功能电压项，可设为 4 种 3U0 或检同期电压，或任意某一电压值的情况
输出。
2、单机操作方便单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中
文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并
可模拟各种复杂的瞬时性、性、转换性故障进行整组试验。开机即可使用，操作
方便快捷。
3、双操作方式，联接电脑运行通过 Windows 平台上的全套中文操作软件，可进行各
种大型复杂及自动化程度的校验工作，可方便地测试及扫描各种保护定值，可实
时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
4、软件功能强大可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂
用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定
值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
5、开关量接点丰富继电保护测试仪为 8 路接点输入和 4 对空接点输出。输入接点为空
接点和 0～250V 电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩
展。
6、大屏幕 LCD 显示屏本机采用 320×240 点阵大屏幕高分辨率图形液晶显示屏，全部
操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
7、自我保护采用合理设计的散热结构，并具有完善的多种保护措施及电源软启动，
和一定的故障自诊断及闭锁功能。
8、具有独立直流电源输出装置设有一路 110V 及 220V 可调直流电源输出。
9、高属于跨联合设计产品，综合了多的科技成果。兼具大型测试
仪的性能，和小型测试仪的价位，具有很高的性能价格比。
微机继电保护测试仪 型号:HT-702
技术资料
交流电流输出
输出精度 0.2级
相电流输出（值） 0～40A
三并电流输出（值） 0～120A
相电流长时间允许工作值（有
效值）
10A
相电流大输出功率 450VA
三并电流大输出时大输出
功率
900VA
三并电流大输出时允许工作
时间
10s
频率范围（基波）
0～1000Hz（联机）0~300Hz（单
机）
谐波次数 0～20 次（联机）0~6次（单机）
直流电流输出
输出精度 0.5级
电流输出 0～±10A / 每相 ， 0～±30A / 三并
大输出负载电压 20V
交流电压输出
输出精度 0.2级
相电压输出（值） 0～120V
线电压输出（值 0～240V
相电压/线电压输出功率 80VA / 100VA
频率范围（基波）
0～1000Hz（联机）0~300Hz（单
机）
谐波次数 0～20 次（联机）0~6次（单机）
直流电压输出
输出精度 0.5级
相电压输出幅值 0～±160V
线电压输出幅值 0～±320V
相电压/线电压输出功率 70VA / 140VA
开关量及时间测量
备注
开关量输入 8路
空接点： 1～
20mA，24V
电位接点接入：
“0”：0～ +6V；
“1”：+11 V～ +250V
开关量输出 4对
DC：220V／0.2A；
AC：220V／0.5a
时间测量 测量范围 0.1ms ～ 9999s 测量精度 0.1ms
