- 企业类型：贸易商
- 新旧程度：全新
- 原产地：中国
- 频率范围：50kHz - 4.4GHz
- 外形尺寸： 190mmx130mmx30mm

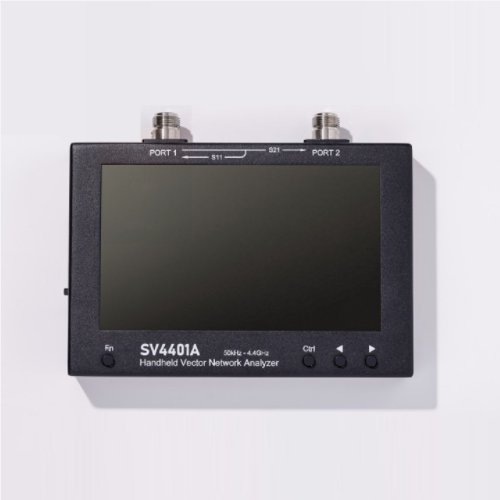

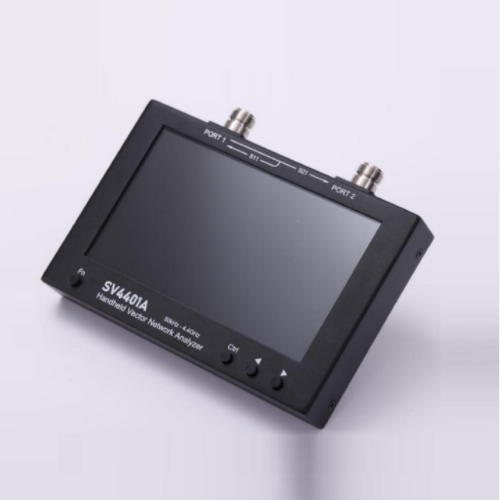

驻波比测试仪 型号:SV4401A
驻波比测试仪
型号：SV4401A
SV4401A是一款手持式矢量网络分析仪，测量频率范围50kHz ~ 4.4GHz，可测量 S11 和 S21 参数，其中，S11 动态范围 50dB，S21 动态范围 75dB。
SV4401A 可用于测试 MF/HF/VHF/UHF 频段的各类天线，如短波天线、ISM 频段天线、WiFi 天
线、蓝牙天线、GPS 天线等，也可用于测量滤波器、放大器、衰*减器、电缆、功分器、耦合器、
双工器等射频组件，并支持幅频曲线、相频曲线、驻波比、史密斯圆图、极坐标、群时延等多
种显示格式。此外，SV4401A 还具有 TDR 功能，可用于测量电缆长度。
SV4401A 采用全金属机壳设计，并可屏蔽电磁干扰 。 机身尺寸190mmx130mmx30mm，便携，并设计有背部支架，方便桌面使用。机身采用N型射频接头，并配备了N转SMA转接头，方便连接各类被测件。
SV4401A 具有400点/秒的测量速度，可实现准实时测量，扫描点数可设置为≤1001点。显示屏采用7寸IPS电容触摸屏，户外场景下屏幕内容清晰可见。SV4401A 采用全触屏设计，配合4个实体按键，用户可快速设置频率、刻度、开/关迹线、添加/删除标记点、截屏等，操作便捷。
SV4401A 内置两颗3350mAh的18650锂电池，续航时间可达4小时。充电接口采用 USB Type-C，使用附赠的 Type-C 电缆即可对设备充电，也可用于数据传输和固件升*级。同时，SV4401A内置8GB存储卡，可用于存储校准状态、snp文件、截屏图像等。
驻波比测试仪 型号:SV4401A
主要特点
● 频率范围：50kHz - 4.4GHz；
● S11 动态范围：60dB，S21 动态范围：80dB；
● 采用 7 寸高亮 IPS 电容触摸显示屏，户外场景下屏幕内容清晰可见；
● 全金属机壳，可屏蔽电磁干扰，确保测量精度；
● 机身采用 N 型射频接头，并配备 N 转 SMA 转接头，方便连接各类被测件；
● 全触屏设计，同时配备 4 个实体按键，操作便捷；
● 机身尺寸 190mmx130mmx30mm；
● 设计有背部支架，方便桌面使用；
● 支持本地截屏，可随*时保存屏幕图像至内部存储卡；
● 内置8GB存储卡，用于存储校准状态、snp 文件、截屏图像等；
● 内置2颗3350mAh的18650锂电池，续航时间可达 4 小时；
● 支持TDR功能，可用于测量电缆长度；
● 可设置 2条参考迹线；
● ≤8个标记点，标记栏可在屏幕任*意位置拖动；
● 具有 12 个校准状态保存槽位（快速回调），并支持以文件形式保存/回调校准状态；
● 采用 USB 接口充电，充电电压 5V；
● 设计有一个 USB 5V 电源输出接口，可对外供电；
● 通过虚拟 U 盘方式升级固件，无需编程器，使用 Type-C 数据线即可进行固件升*级；
● 配备SMA校准件和50cm SMA 延*长缆；
● 中文操作界面；
● 屏幕亮度可调节；
● 支持自动休眠；
● 支持串口命令和上位机；
● 赠送收纳包；
驻波比测试仪 型号:SV4401A
技术指标
参数 技术指标 说明
频率范围 50kHz ~ 4.4GHz
RF 输出功率 -42dBm ~ -12dBm 步进：1dB
RF 接口形式 N 型阴头 配备 N 转 SMA 转接头
RF 输入功率 0dBm (Max) DC<5V
频率精度
<±1ppm <140MHz
<±5kHz >140MHz
S21 动态范围 1
75dB <3GHz
60dB >3GHz
S11 动态范围 1
50dB <3GHz
40dB >3GHz
扫描点数 1001 可设置为 101-1001
扫描速度 400 点/秒 f>140MHz
中频带宽 12.5kHz（默认） 可选 6.25k/3.12k/1k/300Hz/100Hz/30Hz
平滑处理 算术平均 平均系数：1 ~ 25 倍
迹线数 7 4 条测量迹线，2 条参考迹线，1 条 TDR 迹线
标记点数量 8
校准状态存储数 12 组 支持以文件形式存储至内部存储卡
存储容量 内置 8GB 存储卡
显示屏 7 寸IPS 液晶屏 分辨率：1024x600
操作方式 电容触控+实体按键
本地截屏 支持
功耗 5W
续航时间 4 小时 50%屏幕亮度
电池 内置 2 颗 18650 锂电池 3.6V/3350mAh×2
充电/数据接口 USB Type-C
充电电压 4.7V ~ 5.5V 建议使用 5V/2A 充电
电源输出 USB 5V/1A
外形尺寸 190mmx130mmx30mm 不含 RF 接口
外壳材质 铁
工作温度 0℃-45℃
注 1：动态范围指标在 12.5kHz 中频带宽和 1 倍平均条件下测得，降低中频带宽和增*大平均系数可提高动态范围，但会降低测量速度。
驻波比测试仪 型号:SV4401A
装箱清单
? SV4401A 主机（标配 8GB 存储卡和 2 颗 18650 电池） ×1
? SMA 开路校准件 ×1
? SMA 短路校准件 ×1
? SMA 负载校准件 ×1
? N 公转 SMA 母转接头 ×2
? SMA 双母直通转接头 ×2
? SMA 双公直通转接头 ×1
? 50cm SMA-JJ RG316 电缆 ×2
? USB Type-C 数据线 ×1
? 收纳包 ×1
