- 企业类型：贸易商
- 新旧程度：全新
- 原产地：中国
- 测量范围：0.0～200.0℃
- 分辨率：0.1℃

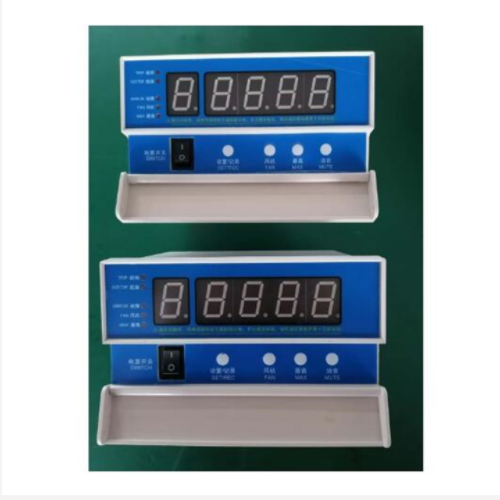

变压器温度控制器 型号:ZX/LD-B10-10EPB
一、特点

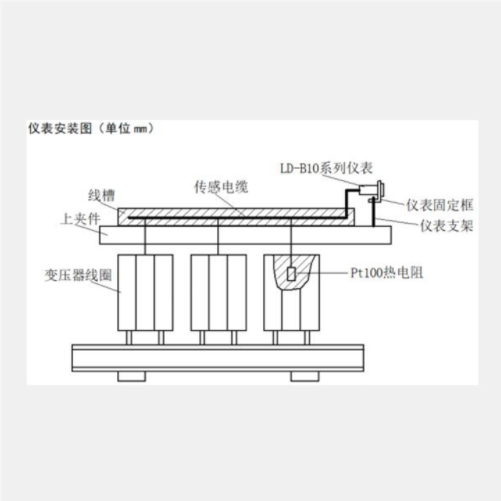

ZX/LD-B10系列巡回检测控制仪是为干式变压器设计的一种控制器。仪表采用单片机技术，利用预埋在干式变压器三相绕组中(电压等|级CHAO过10KV的可预埋在JUE|缘垫块中)的三只铂热电阻来检测及显示变压器绕组的温|升，并具有相应的报|警及控制功能，能够自|动启停冷却风机对绕组进行强|迫风冷。
变压器温度控制器 型号:ZX/LD-B10-10EPB
主要技术指标
1、测量范围：0.0～200.0℃
2、测量精度：
精度等|级：0.5-级
分辨力： 0.1℃
3、使用条件：
环境温度 -20～+55℃
相对湿度 < 85％
+10％
电源电压 220VAC
-15%
电源频率 （50HZ~ 60HZ）±2HZ

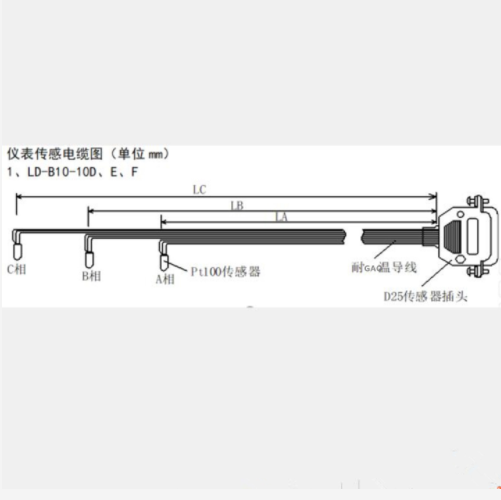

4、传感器参数： Pt100
5、抗|干|扰性能满足JB/T7631 《变压器用电阻温度计》
变压器温度控制器 型号:ZX/LD-B10-10EPB
标准要求：
1)对共模250V（AC，50HZ）或串模200mV（AC，50HZ）干扰电压，显示值变化小于基本误差值。
2）电快|速瞬变：
仪表的电源线和输入/输出端能承受频率为5KHz、电压分别为1KV和0.5KV的电快|速瞬变试验，显示和控制附加误差限的JUE|对值均满足标准要求。
3）静电干扰
仪表能承受4KV的静电放电试验，显示和控制附加误差限的JUE|对值均满足标准要求。
4) 空间射频干扰
仪表能承受频率为27~500MHz,场|强为3V/m的幅射电磁场试验,其显示和控制附加误差限的JUE|对值均满足标准要求。
6、数字补偿范围：0~±19.9℃
7、保|护功能： 输入开路报|警 CHAO量程报|警
Watchdog功能 仪表故障自检报|警

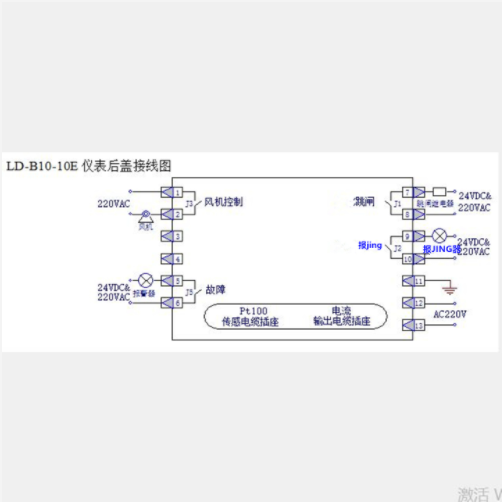

8、CHAO温报|警及CHAO温跳闸输出：继电器触点输出（触点容量3A/250VAC或7A/24VDC）
9、风机启停输出：继电器触点输出（触点容量3A/250VAC）
10、仪表外型尺寸：80mm×160mm×100mm
嵌装开孔尺寸：76+1 mm×152+1 mm
型号分类与对应功能
ZX/LD-B10-10D 三相巡回测量并显示/ZUI|DA值测量并显示及两种功能相互切换；输入开路及故障自检显示并输出；冷却风机自动启停输出；CHAO温报|警显示并输出；CHAO温跳闸显示并输出；风机手动控制/自|动控制两种状态显示、输出及相互切换；各通道显示值数字补偿；“黑匣子”功能；风机定时启停控制功能；输出功能检测。
ZX/LD-B10-10DP 同ZX/LD-B10-10D型，风机控制输出改为有源输出。
ZX/LD-B10-10E 同ZX/LD-B10-10D型，增加三路独立的4~20mA模拟电流输出。
ZX/LD-B10-10F 同ZX/LD-B10-10D型，增加RS-485串行通讯功能（通讯距离小于1200米）。
ZX/LD-B10-10G 同ZX/LD-B10-10D型，增加一路机房环境温度监测与控制。
ZX/LD-B10-10I 同ZX/LD-B10-10D型，增加一路变压器铁芯温度测量及报|警。
