- 冲击高压：0～35kV
- 烧穿功率：0～900J

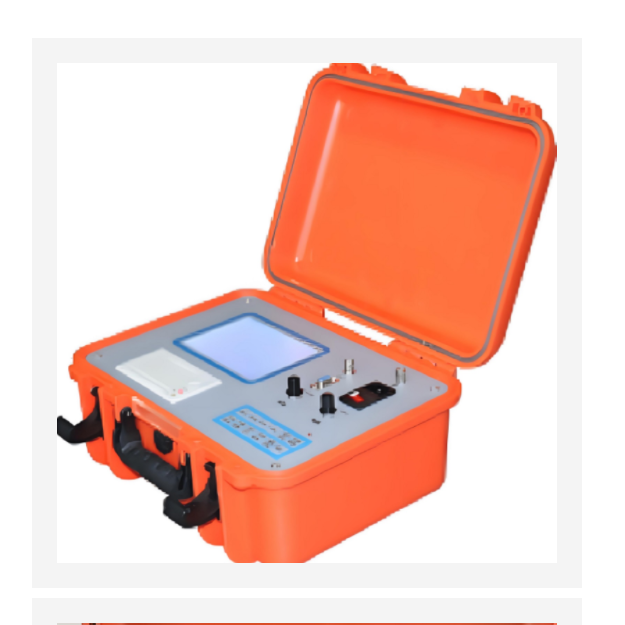

电缆故障检测仪（中西器材） 型号:M178150
技术方案
一、系统用途：
准确快速检测15KV及以下电压等级电力电缆的主绝缘故障;校准电缆长度;探测电缆埋设走向及深-度。
二、系统配置：
电缆故障检测仪（电缆故障闪测仪+电缆故障仪+电缆路径仪+直流高压电源+高压电容）
三、系统组成部件技术说明
1) 单片机集中控制，按键式操作方式，抗干扰；
2）系统功能：故障距离测量、故障点定位、传播速度测试、电缆路径查找、埋设深-度探测等；
3）测试方式：低压脉冲、闪络法、音频法、声磁同步法、电磁感应法等；
4）显示控制：闪测仪：工业级5.7LCD显示--视野角>160°；其它为单片机控制，指针表显示，面板微型打印测试报告；
5）测试范围：测试距离：60km，探测深-度：2-5m；
6）测量精度：粗测误差：±10m（绝-对-值）或1%（相对值），精测误差：±0.2m（路径、深-度）；
7）采样频率：200MHz，-小分辨率0.5m（100m/us）
8）采样方式：全自动连续采样，不漏掉任何一次放电波形
9）低压脉冲：宽度：0.1uS和2uS 幅度：100Vpp
10）输出功率：路径功率：100W、冲击功率：0～400W
11）冲击高压：0～35kV
12）短路电流：0～320mA
13）烧穿功率：0～900J
四、系统组成部件技术说明

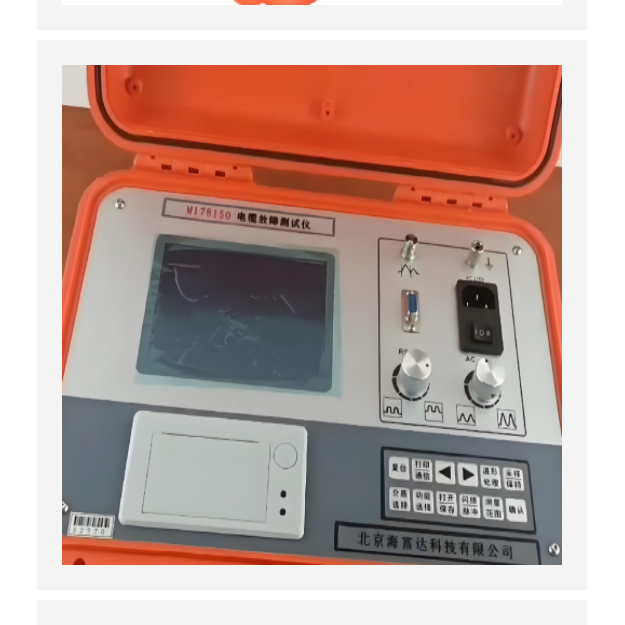

1、电缆故障闪测仪
电缆故障检测仪（中西器材） 型号:M178150
主要功能：
工业级5.7LCD显示--视野角>160°，工作温度 –25℃～+65℃；
单片机集中控制，按键式操作方式，抗干扰
具有测距、测速、测阻等功能；
微型打印机与主机一体化，可随-时打印测试波形及测试报告
全自动连续采样；
测试方法：闪络取样、低压脉冲取样
主要技术指标：
脉冲幅度：100Vpp
脉冲宽度：0.1uS和2uS
测量距离：Smax：60km Smin：15m
测量误差：粗测绝-对误差：±10m 粗测相对误差：±1％(DL/T849.1-2019规定不过±(1%L+20)m 其中：L为电缆长度)
供电方式：内置24V/7Ah直流电源，可连续工作6小时也可外接AC 220V 50Hz电源

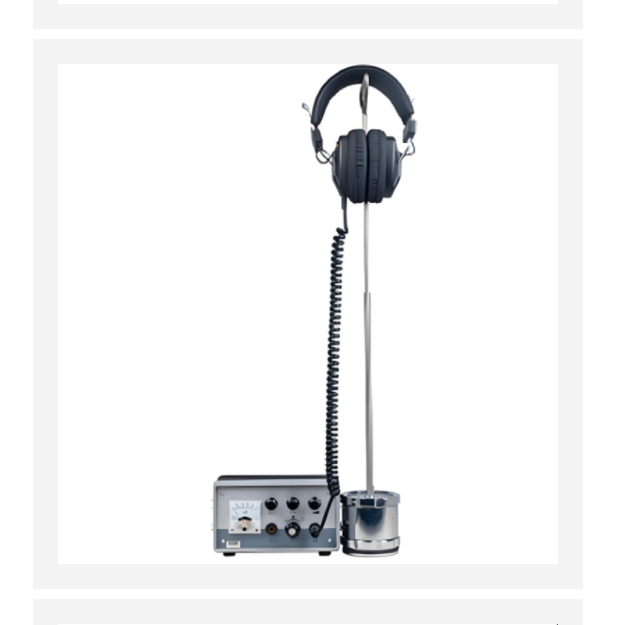

2.电缆故障仪
用途
电缆故障仪是利用声学的方法确定动力电缆故障点。借助于冲击放电发生器产生电子闪络。该电子闪络波的声磁信号经相应探头拾取并放*大,由
听觉和视觉判断。来确定故障点的位置，即完成电缆故障点粗测范围内的定位任务。
电缆故障检测仪（中西器材） 型号:M178150
性能指标：
（1）可同步接收故障点放电时产生的声波和电磁波，用于确定电缆故障
（2）点位置(声磁同步)
（2）放大倍数，500000倍。
（3）工作电压：±9V±20%
（4）静态电流：＜10mA
（5）接收信号：故障点放电时的振动和磁场信号
（6）输出阻抗：350Ω
（7）定位精度：0.2m
3、电缆路径仪
用途：电缆路径仪是用于在一定范围内准确探测地埋电缆走向位置及埋设深-度的仪器；路径探测由路径信号发生器和路径信号接收器（电缆故障仪）配合测试完成；通过它们之间的配合使用操作，在大概的电缆埋设范围内，对电缆路径定位。
主要组成
路径探测主要由路径信号发生器和接收器组成
指标参数
a) 工作方式：继续方波信号
b) 输出信号：音频
c) 接收信号：音频
d) 工作电源：220V（1±10%） 50Hz（1±5%）；
f) 输出功率：100W；

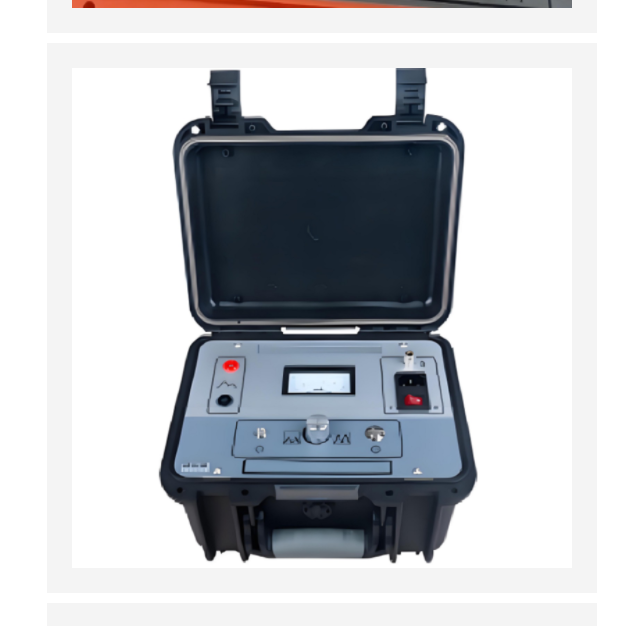

4、直流高压电源
产品概述：
本电源采用高压电子元器件和高频高压技术，使其整机结构简单，重量轻。做到冲击打不坏的效果，高压对地短路也可正常工作。
电缆故障检测仪（中西器材） 型号:M178150
主要性能特点：
★ 具有过流、过压、过热自动保护功能；
★ 冲击放电均匀，放电快慢可控；
★ 短路保护功能，可以使高压输出直接对地短路工作；
★ 具有电流、电压双1.5级指针表显示，直观明朗，冲击放电过程一目了然；
★ 高压侧电压计量，实时；高压端串接微安表可当直高发使用；
★ 具有零位启动保护；
★ 具有自放电设计，只要切断高压输出，自身高压就为零；
★ 具有高压测量设计，在停止状态下，电压表可实时指示电容电压；
主要技术指标：
★ 冲击高压： 15kV可选
★ 短路电流：320mA
★ 高压分压：电压精度1.5级
★ 外接电容：8μF
★ 冲击时间：1～8秒
★ 冲击功率：400W
★ 过温保护：85℃
★ 体 积：400L×310W×320H
★ 重 量：12kg
★ 工作电源：AC 220V±10% 50Hz±2H

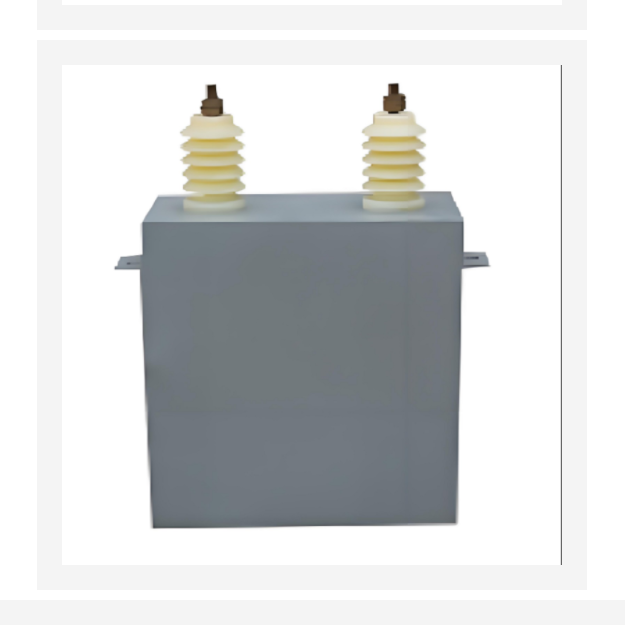

5、高压电容
功能特点：
主要用于各种电缆的所有高阻故障的粗测。
主要用于各种电缆所有类型故障的定位。
脉冲贮能电容采用特殊高压工艺，体积小
技术指标：
电容容量：2μF (1±10％)/30kV；
损 耗 质：不大于0.006（1kHz）
绝缘电阻：RC大于7500MΩ·uF
极*间耐压：1.1-1.5Un·2s 极*对壳：2Un·2s
环境温度：-25-40℃ 海拔：1000m
