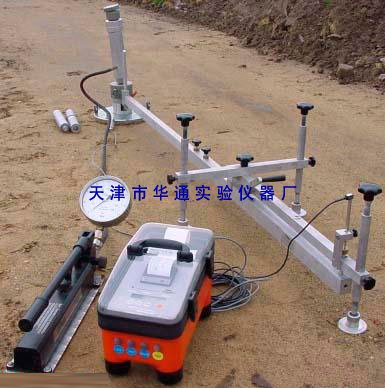

EV2静态变形模量测试仪
EV2静态变形模量测试仪是自行研发的新一代试验仪器。广泛适用于土方工程、基础工程、铁路及交通道路建设等领域。通过测试出的应力——位移曲线得出Ev1、Ev2、Ev2/ Ev1、K30等指标。
EV2静态变形模量测试仪技术参数
加载装置
液压泵：压力100kN
压力缸：可承受更大压力100kN、冲程150mm
高压软管：2m
可插拔式压力缸接长杆：40mm,90mm,120mm,160mm,2×60mm，共6个
带磁性球接头上压板
承载板
承载板：带手柄和盒式水准器
直径：300mm
厚度：25mm
位移测试装置
EV2静态变形模量测试仪三点支撑架(带可伸缩、可旋转测量臂和可调节式底座)(符合DIN18134中图3a)
尺寸： 2320×570×420mm(长×宽×高)
EV2静态变形模量测试仪重量： 12.5kg
测试数据自动采集装置
采集力和位移值的测试头：
与测量计算器连接,数字式传输信号,、不受外界干扰
电子式力传感器： 量程：50kN、精度：0.2%
数显电子测量表： 量程：25mm，精度：0.01mm，保护级别IP42
测试数据自动计算处理装置
EV2静态变形模量测试仪电子测定仪：字母数字薄膜式按键，采集、存储、处理和显示数据和曲线，菜单导航操作步骤，更大可存储约250组测试数据及曲线
显示器：尺寸：118×89mm
应力显示精度：每平方米0.0001MN
位移显示精度：0.01mm
可充电电池：独立工作可持续12h，可使用电源充电或车充
计算机键盘：有保护膜，野外环境专用
小型打印机：测试完成后可现场打印测试数据和应力—位移曲线
铝制仪器箱：尺寸：460×360×230mm
EV2静态变形模量测试仪重量：14.5kg
计算机应用软件
用于计算机和测量计算器间的数据传输，通过计算机—打印机显示、编辑和打印测试结果，具有数据检索功能，测量数据编辑功能，ASCII数据输出功能，可打印A4幅面的测试报告。
运输包装箱
木制设备箱1： 尺寸：1200mm×250mm×210mm
净重： 11.5kg
木制设备箱2： 尺寸：920mm×405mm×235mm
EV2静态变形模量测试仪净重： 12.5kg
