电缆路径探测仪型号:M308036

电缆路径探测仪/管线定位仪/地下管线探测仪（中西器材） 型号:M308036库号：M308036
应用范围
应用于城市供电局、县电力局、铁路供电段、大中型企业（石油、化工、煤矿、电厂、钢厂）、院校、物业小区、城市路灯、高速公路、通信维护等部门。在我们的技术支持下，为供、用电部门快速抢修、快速查找地下管线发挥着应有的作用。


二、工作原理
本仪器是以电磁波在传输过程中的反射原理和电磁感应原理为基础，结合数字滤波 、无线接收、软件控制而设计的产品。
电磁感应：其基本工作原理是：由发射机产生电、磁波并通过不同的发射连接方式将发送信号传送到地下被探测金属管线上，金属管线感应到电磁波后，在线缆表面产生感应电流，感应电流就会沿着金属线缆向远处传播，在电流的传播过程中，又会通过该线缆向地面辐射出电磁波，这样当地下金属管线测试仪接收机在地面探测时，就会在地下金属管线正上方的地面接收到电磁波信号，通过接收到的信号强弱变化就能判别地下金属管线的位置和走向。

此原理实现的条件：先要有能发出足够电能的信号源，在具备传输电能的线路中形成电流，电流在流动过程中又在该线周围产生磁场；其次，要有能接收这一特定磁场的电路，把磁场的变化过程以电信号形式显示出来。

仪器特点
(一)发射机特点
1）具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。
2）恒功率输出、自动匹配，保证本机工作在状态。内置绝缘回路电阻表功能，自动测量金属管线对地及相间的环路阻抗，可协助判断金属管线绝缘性质。
3）查找金属管线路径成功率、测试及测试方便
4）仪器具有数据处理能力和友好的显示界面
5）内置锂电池供电，可在无电源环境测试金属管线的路由，保障日常工作。
(二)接收机特点
1) 便携轻巧，使用方便，充电锂电池供电，一人即可操作，使用简单。
2) 数字化设计，软件控制，性能稳定、可靠。
3) 所测信息以数字大小、升降光栅长短、声音缓急三种方式提供给操作者，使测试过程轻松自如。
4) 接收机具有缺电报警和自动关机保护等功能。
5）接收机可接A字或探损杆采用跨步电压法定点。
6）接收机可配识别接收耦合钳用于管线鉴别。

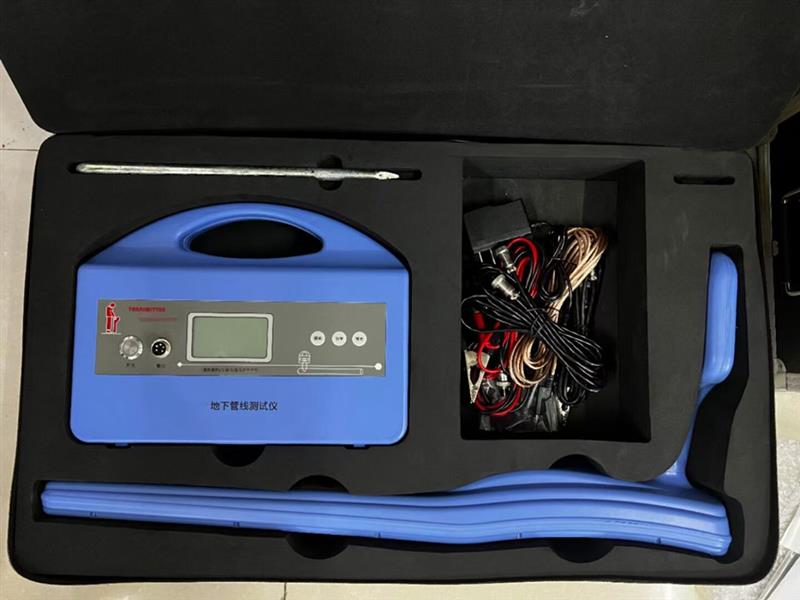

(三)仪器组成
1）地下管线探测仪发射机 一台
2）地下管线探测仪接收机 一台
3）接、发通用锂电池充电器 一台
4）仪器输出线 一组
5）发射耦合钳 一把

四、技术参数
(一)发射机
1）输出信号：四种交流输出模式低频、中频、高频、射频、绝缘回路阻抗测量。
2）输出功率：恒功率输出，高、中、低三档。
3）输出模式：直连法、耦合法、感应法。
4）阻抗显示：0～25000欧姆。
5）负载匹配：自动调节匹配。
6）显示界面：背光照明，显示输出能量、运行模式、自检状态、负荷电阻等。
7）整机采进口高容量18650锂电组，充放电500次。工作时间大于8小时，电量提示。
8）体积：277x227x153mm
9）重量：3.5kg
10）工作条件：温度-10℃～+45℃，相对湿度 90%。

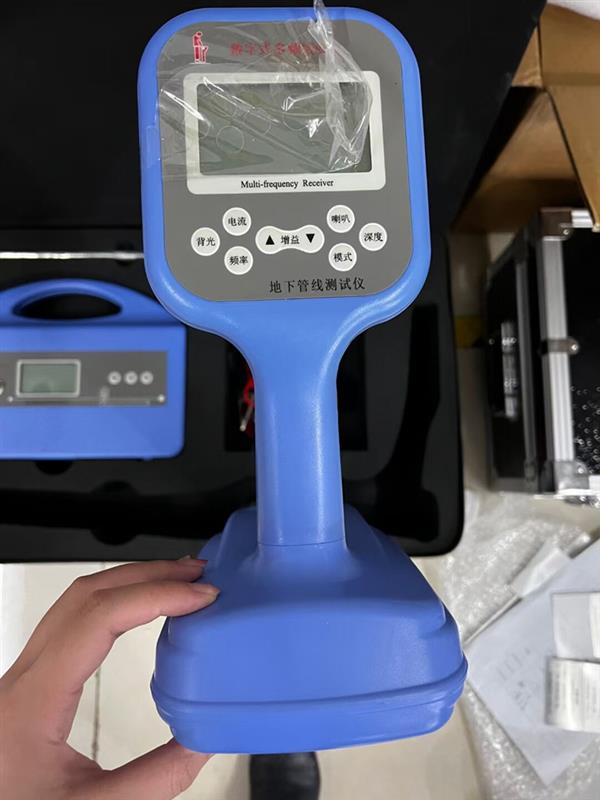

(二)接收机
接收机具有“基本”和“外设”两种接收方式，当模式为“A字架”模式时，只有在A字架模式才能进入“外设”接收方式。
基本接收方式
1）接收频率：接收低频、中频、高频、射频和50Hz的五种正弦交流信号。
2）接收模式：波峰法（水平线圈）、 波谷法（竖直线圈）、深度测量（双水平天线）、电流测量（双水平天线）。
3）信号界面：数字大小、梯形光栅长短、声音缓急三种方式同时提示信号强弱
4）显示界面：高亮度LCD, 支持强阳光下工作，背光照明,保证夜间正常工作。
5）增益控制：手动调节，动态范围000——100db。
6) 探测长度：直连金属管线时，长15KM。.
耦合金属管线时，一次耦合可测3Km，多次耦合远。
感应金属管线时，一次感应可测300m，多次感应远。
7）深度测量：直读探测深度，范围 000—300cm。
80%法测深度，范围 000—300cm（耦合）600cm（直连）
8）电流测量：直读电流，范围000—999mA.
9) 探测：±2.5%+5厘米 (0-2m)
10）电 源：进口高容量18650锂电组，充放电500次。
11）待机时间：大于12小时，电量提示。
12）过热过流：自动保护。
13）工作温度：-10℃—40℃。
14）体 积：650×110×32mm
15）重 量：1.6Kg
