一、产品概述

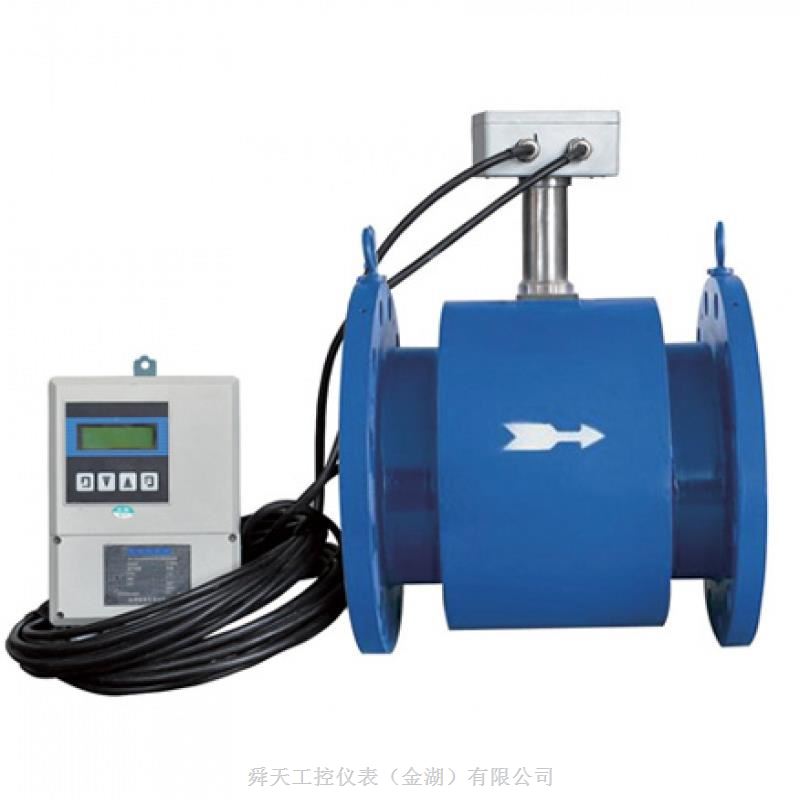

ST-LDE分体型电磁流量计是最常用的液体测量仪表，具有高精度、高可靠性与使用寿命长等特点。为保证产品质量，我公司在产品结构、选材、制定工艺、生产装配与出厂等过程中每个环节细致研究与控制，配套完整的流量标定检测系统，以保证用户的经济型、时效性、稳定性。广泛应用于石油、化工、能源、冶金、食品、环保、水利等各个领域。
二、产品特点
分体型电磁流量计导流管内部无阻流件，几乎没有压力损失和流体阻塞的情况。
无机械惯性，响应快速，流体测量范围宽（流速0.3-12m/s）稳定性好，可以用于自动检测、调节和程控系统。
测量电导率大于5u S/cm液体，测量不受流体密度、粘度、温度、压力和电导率的变化影响， 传感器感应电压信号与平均流速呈线性关系，测量精度高。
精度等级：0.2级、0.5级、1.0级、1.5级。能满足不同用户的需求。
传感器部分只有内衬和电极与被测液体接触，只要选择合适电极与内衬材料，即可以耐腐蚀和耐磨损。
电磁流量计分常规型（压力≤4.0MPa），高压型（压力≥4.0MPa）。
采用EEPROM存储器，测量运算数据存贮保护安全可靠。
采用国际先进单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，中文菜单，参数设定方便。
带4-20mA、脉冲输出，带报警，带RS485通讯接口，HART、MODBUS协议。
高清晰度LCD背光显示瞬时流量、累积流量（∑+、∑-、∑D）、流速、流量百分比、空管比、流量状态（励磁、流量、空管等）
防护等级：IP68
防爆等级：EXdIIBT4
三、型号规格表
规 格 | 代 码 | 说 明 |
仪表种类 | ST-LDE | 智能电磁流量计 |
通径代码 | -XXX | 例：150表示DN150，若通径后I插入式 |
电极形式 | 1 | 标准固定式 |
2 | 刮刀式 | |
3 | 可拆卸更换式 | |
电极材料 | 0 | 不锈钢 |
1 | 铂（Pt） | |
2 | 哈氏B（HB） | |
3 | 钽（Ta） | |
4 | 钛（Ti） | |
5 | 哈氏C（HC） | |
内衬材料 | 3 | 氯丁橡胶 |
4 | 聚氨酯橡胶 | |
5 | F4（PTFE） | |
6 | F46（FEP） | |
7 | F40（E-TFE） | |
8 | P0（聚丙烯） | |
9 | PPS（聚丙硫醚） | |
额定压力（MPa） | 4.0 | DN18-80 |
1.6 | DN100-150 | |
1.0 | DN200-1000 | |
0.6 | DN1100-2000 | |
0.25 | DN2200 | |
工作温度 | E | ≤80℃ |
H | ≤180℃ | |
接地环 | 0 | 无接地环 |
1 | 有接地环 | |
防护等级 | 0 | IP65 |
1 | IP68 | |
转换器形式 | 0 | 一体式 |
1 | 分体式 | |
外壳材料 | 0 | 碳钢 |
1 | 不锈钢 | |
表体法兰 | 0 | 碳钢 |
1 | 不锈钢 | |
安装配对法兰 | 0 | 不带 |
1 | 带 | |
供电电源 | 0 | 220VAC |
1 | 24VDC（Iour≥0.5A） | |
仪表量程 | （XXX） | 例：3000表示对应量程3000m3/h |
四、选型方法
口径mm | 流量范围m3/h | 口径mm | 流量范围m3/h |
φ15 | 0.0636~6.36 | φ450 | 57.23～5722.65 |
φ20 | 0.11～11.30 | φ500 | 70.65～7065.00 |
φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
φ250 | 17.66～1762.5 | φ2000 | 1130.4～113040.00 |
φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
五、电磁流量计的接线
①励磁电缆可选用YZ中型橡套电缆，其长度与信号电缆一样
②信号电缆和其他动力电源电缆必须严格分开，不能敷设在同一根管子内，不能平行敷设，不能绞合在一起，应分别单独穿在钢管内。
③信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊接头，电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。
④分体型电磁流量计V励磁电缆和转换器之间的连接用专用接线完成，转换器和外部的连接同一体型电磁流量计。
分体型电磁流量计的接线
