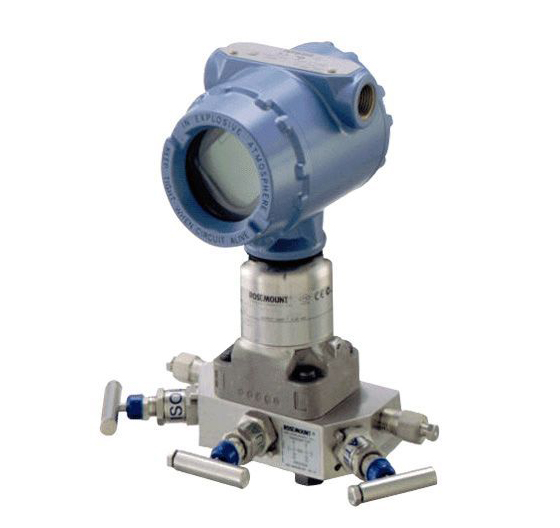

产品说明:
技术参数:
可测过程温度高达375°F（191°C），且不需使用远传膜片密封或毛细管
精度0.25%，量程比100：1
高温应用场合下，温度影响与时间响应减少
传感膜头和线路板与3051C型相同
| 型号 | 变送器类型（选一个） | |||
| TY3051HD TY3051HG | 差压变送器，用于高温过程 表压变送器，用于高温过程 | |||
| 代码 | 压力范围(URL)(选一个) | |||
| 2 3 4 5 | 0-2.5至0-250inH2O(0-0.62至0-62.2kPa) 0-10至0-1,000inH2O(0-2.48至0-248kPa) 0-3至0-300psig(0-20.7至0-2070kPa) 0-20至0-2,000psig(0-138至0-13800kPa) | |||
| 代码 | 输出 | |||
| A M(1) | 4-20mA，带有基于HART协议的数字信号 低功耗，1-5Vdc，带有基于HART协议的数字信号(0.8-3.2Vdc输出，用选项代码C2) | |||
| 代码 |
| |||
| 2 7(2) |
| |||
| 代码 | 过程隔离膜片 | |||
| 2 3(2) 5 | 316L SST 哈氏合金C-276 钽 | |||
| 代码 | O型环材料 | |||
| A | 玻璃填充四氟乙烯(TFE) | |||
| 代码 | 过程充液 | |||
| D H N | D.C.200硅油 惰性液 Neobee M-20 | |||
| 代码 | 传感膜头隔离膜片材料 | |||
| 2 | SST | |||
| 代码 | 传感膜头充液 | |||
| 1 2 | 硅油 惰性液(卤代烃) | |||
| 代码 |
| |||
| A B C D J K L |
|
(1)不适用于危险场所认证选项代码I1、N1、E4和K6。
(2)符合NACE MR 01-75推荐材料。
| 代码 | 选项 |
B5 B6 E5 I5 K5 C6 K6(1) I1(1) N1(1) E8 E4(1) E7 I7 L4 M5 M6 Q4 J1(2) J3(2) T1(3) C1 C2 C4(4) S4(5) P1 P2 D3 D8 | 安装支架 2英寸管道安装与面板安装通用安装支架，碳钢螺栓 2英寸管道安装与面板安装通用安装支架，SST螺栓 危险场所认证 厂家互检(FM)隔爆认证 厂家互检(FM)非易燃与本质安全联合认证 厂家互检(FM)隔爆与本质安全认证 加拿大标准协会(CSA)隔爆与本质安全认证 (要求大电压42.4Vdc) CSA与CENELEC隔爆与本质安全认证 BASEEFA/CENELEC本质安全认证 BASEEFA N类认证 CESI/CENELEC隔爆认证 日本工业标准(JIS)隔爆认证 加拿大标准协会(SAA)隔爆认证 加拿大标准协会(SAA)本质安全认证 法兰与接头用螺栓 奥氏体316 SST螺栓 表头 液晶表头，用于铝制外壳（仅限外壳代码A，B，C） 液晶表头，用于SST外壳（仅限外壳代码J，K，L） 其它选项 校验数据 只有本机零点调整 无本机零点或量程调整 耐瞬变电压保护端子块 定制软件组态（随合同完成CDS00806-0100-4001） 0.8-3.2Vdc输出，带有基于HART协议的数字信号（仅限输出代码M） 模拟输出符合NAMUR推荐NE43，1994年1月18日 与一体化孔板组件相连-参照PDS00813-0100-4686订货信息 静压测试 清洗，用于特殊应用场合 1/4-18NPT过程连接(无法兰接头) 陶瓷球排液/排气阀 |
(1)不适用于低功耗选项代码M。
(2)本机零点与量程调整为标准型，除非指定选项代码J1或J3。
(3)不适用于危险场所认证代码I1或K6。
(4)在工厂中预设置为符合NAMUR的操作，不能在现场改变为标准操作。
(5)该选项大静压额定值为3,000psi(20684kPa),仅适用于无相连管道的工厂组装，且仅限于量程2,3,4,5。
