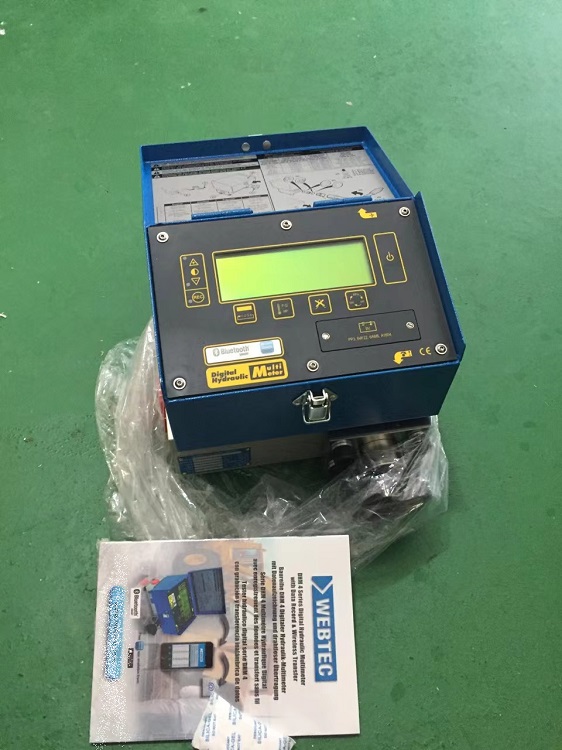

液压测试仪（英国） 型号:DHM404

便携式液压测试仪（英国） 型号:DHM404 库号：D295125

便携式液压测试仪（英国） 型号:DHM404 库号：D295125

便携式液压测试仪（英国） 型号:DHM404 库号：D295125

便携式液压测试仪（英国） 型号:DHM404 库号：D295125

数据记录和无线传输

高达

800 L/min，210 US gpm

480 bar，7000 psi

特性

生成电子版报告，以邮件形式即时发送给客户

流量 10-800 L/min，

2.5-210 US gpm

压力 480 bar，

7000 psi

可准确测量并快速提供柱状图，辅助故障诊断。

内置加载阀。

双向操作。

内部液压油旁路，可为表和系统提供过压保护。

自动计算液压功率和容积效率。

记录的数据储存在牢固，不易丢失的记忆卡里。

便携、、密封等级达IP54。

规格

型号 流量范围 压力范围 流体温度范围 流入/流出端口

DHM404-B-6 10 - 400 L/min 0 - 420 bar 0 - 105°C 1” BSPP

DHM404-S-6 2.5 - 100 US gpm 0 - 6000 psi 32 - 220 °F 1-5/16” -12UN #16 SAE ORB

DHM804-S-7-L* 20 - 800 L/min 0 - 480 bar 0 - 105 °C 1-7/8” -12UN #24 SAE ORB

DHM804-S-7* 5 - 210 US gpm 0 - 7000 psi 32 - 220 °F 1-7/8” -12UN #24 SAE ORB

DHM804在流量低于86 L/min（23 US gpm）的情况下压力控制受限。该范围内大可控压力的计算方法为：

大压力（单位：bar） = 5 x 流量（单位：L/min） + 30

性能参数

环境温度： 5 至 40°C (41 - 104°F)

流体类型： 液压油

精度： 流量: 显示读数 ± 1%（流量范围的 15-）

压力： 满刻度 ± 0.5%

温度： ±1°C（±2°F）

功率： 低于 100 千瓦（134 马力）± 3 千瓦（± 4 马力）

高于 100 千瓦（134 马力）± 5 千瓦（± 6.7 马力）

容积效率： ± 1%

数据记录： 内存可存储多达 12 组数据点

电池寿命： 使用高容量碱性电池，可连续工作约15小时

IP54 电路内部保护

尺寸（单位：毫米/英寸）

DHM404 宽 240 （9.45”）、深 200 （7.87”）、高 200 （7.87”）

DHM804 宽 245 （9.65”）、深 225 （8.86”）、高 225 （8.86”）

重量

DHM404 净重6.5 Kg（14 lbs）

DHM804 净重10 Kg（22 lbs）
