TM10P277是一款板载电源防雷模块；应用于商用照明、通信基站、安防、电器、插座等电源端口的浪涌防护。该防雷器采用全模式保护，应用UVT1技术，残压极低；并带有漏流2和续流3遮断功能。产品体积小巧，能够以器件形式置于PCB线路板上，安装应用十分方便。该产品的zui大防护雷击电流10kA4，标称放电电流10kA5。
防雷器应用：
商业照明
安防电源
通信电源
工控电源
精密机床
机房插排
单相电机
新能源电源
太阳能供电5G基站
防雷器特性：
标称放电电流：5kA, 8/20μs;
zui大放电电流：10kA, 8/20μs;
执行标准：UL14494th;
并联SPD设备； UVT超低压技术，保护更加充分；
板载部件，直接焊接在PCB上；
紧凑外形：31.4×20.4×18.2，便于安置；
满足 110～277VAC电压范围； 经过TTF严酷测试，性能优越。
电气参数：
额定工作电压：277VAC
zui大持续工作电压(MCOV)：277VAC
线材规格：18VAC
安装方式：CustomAWG
浪涌参数：
标称放电电流(8/20μs)(In)：5kA
zui大放电电流(8/20μs)(Imax)：10kA
标称放电电压(1.2/50μs)(Vn)：10kV
zui大放电电压(1.2/50μs)(Vmax)：20kV
电压保护水平(Up)：
L-N：950V
L-PE：950V
N-PE：1600V
储运参数：
外壳材料：ABS765A(94V0)
工作环境温度范围：-40~80℃
防护等级：IP65
尺寸：31.4×20.4×18.2mm
重量（单只）：25(±3)g
包装箱尺寸：395x267x285mm
整箱数量：210pcs
参数说明：
额定工作电压：制造商分配给SPD的正常交流电源电压额定值（引自UL14494th）。
zui大交流电压范围：可连续地施加在SPD上的zui大交流电压有效值。
zui大持续工作电压(MCOV)：zui大r.m.s.可以连续施加到SPD的电压（引自UL14494th）
zui大持续工作电压(Uc)：zui大r.m.s.可以连续施加到SPD的电压（引自IEC61643-11）
标称放电电流：制造商选择的电流峰值，通过SPD，当前波形为8/20μs，SPD在15次浪涌之后保持功能（引自UL14494th）.
zui大放电电流：具有8/20μs波形和制造厂声称幅值的流过SPD电流的峰值。属于T2测试类型（引自IEC61643-11）
电压保护水平：由于施加规定梯度的冲击电压和规定幅值及波形的冲击电流而在SPD两端之间预期出现的zui大电压（引自IEC61643-11）。
重复浪涌能力测试：
1、浪涌冲击测试数据：是指依照所执行标准进行的浪涌量级分级测试时,产品必须达到的耐受次数。
2、TTF ( Testtofail )：是指产品在设定的浪涌量级下可以耐受的冲击次数的故障临界值。TTF 测试是 RUILON 实验室自行设定的测试项,用来了解浪涌防护产品的性能极限。

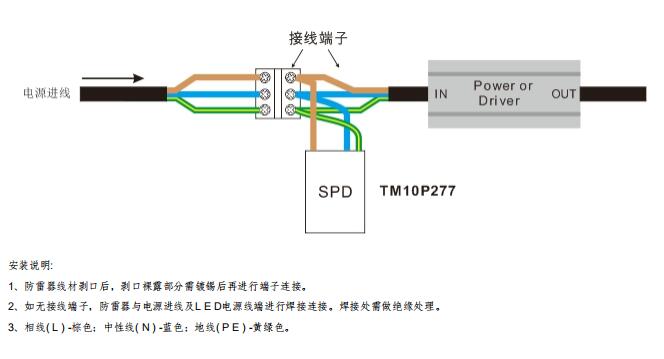

典型封装信息：
