燃气壁挂炉综合性能检测设备实验室专用

产品简介

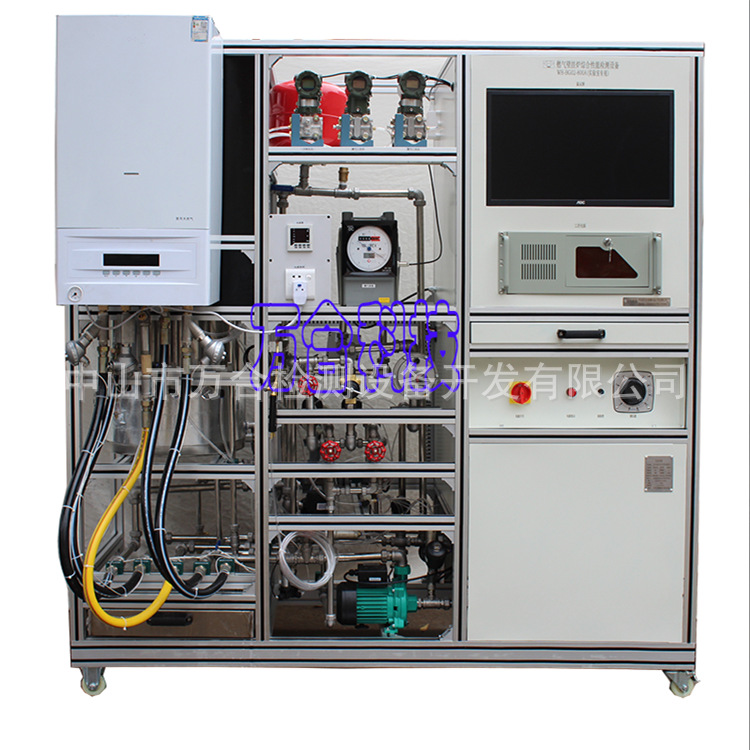

       WH-BG02-801C燃气采暖热水炉在线测试系统，满足GB6932-2015/GB25034-2010 家用燃气快速热水器标准/燃气采暖热水炉新标准以及EN483 中部分热工性能测试标准。主要用于70kW以下（可根据用户要求调整）燃气采暖热水炉生产在线测试。

 系统特点

• 1、测试参数数据传感器采用进口高、高可靠性、高寿命的产品，从根本上保证测试及准确性。
  2、测试功能完备，自动化测试
  根据国标及欧标要求设计测试功能，以微电脑技术将测试参数及控制信号实现计算机与测试系统之间的传输，计算机系统作为控制记录，通过人机界面友好灵活操作，可进行测试自动化控制。原始记录存储，方便查询管理，自动生成检测。并且安装气动升降台，避免了因热水炉身大体重而造成操作员难于装机的烦恼，极大地方便了测试，提高了效率。
  3、 响应速度快，稳定性好

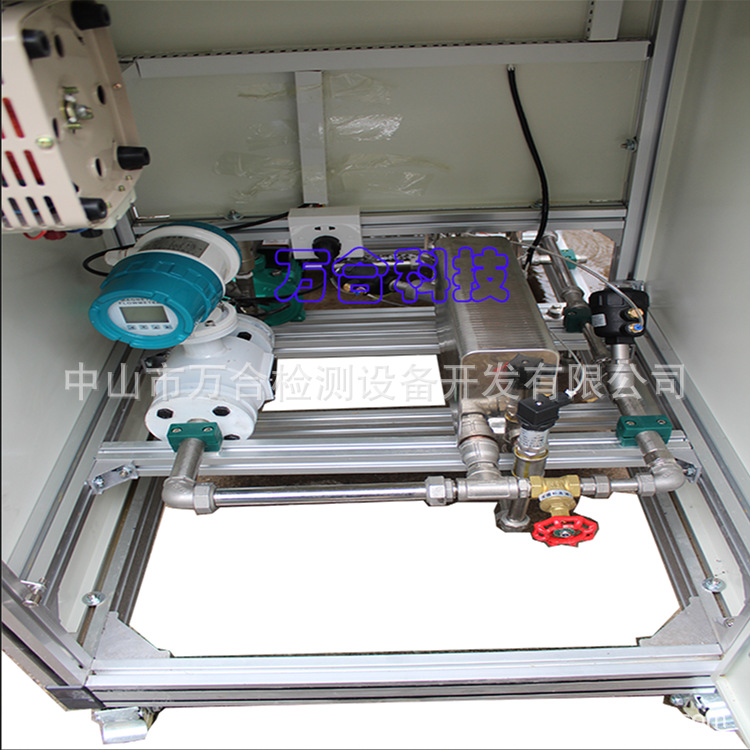

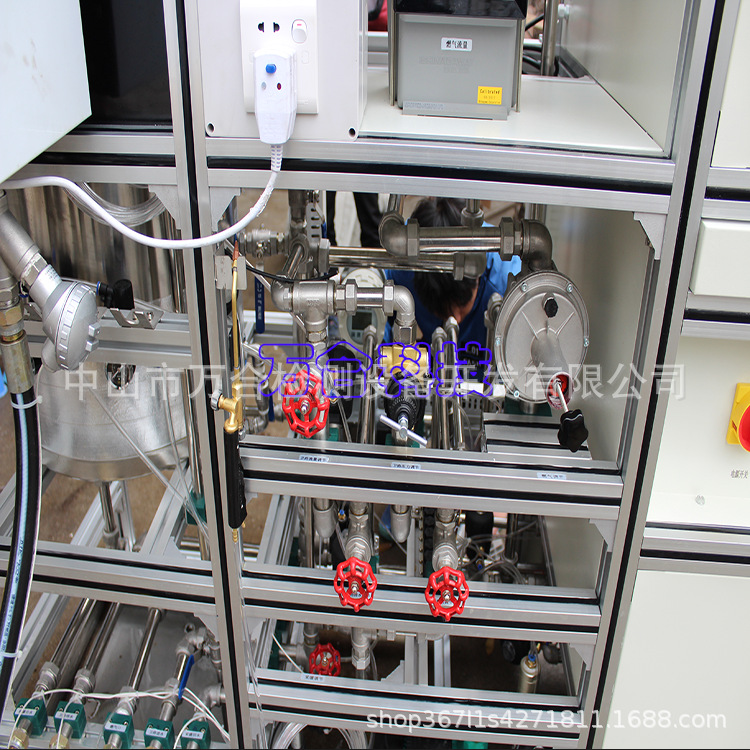

  该测试系统对水路系统、燃气路系统的控制器件：通断电磁阀、调压阀等采用进口先进产品。供暖测试系统的冷却系统采用行业先进的板式换热器热量置换技术，有结构简单、体积小、冷却速度快（热量置换效率达到95%以上）、易控制、稳定性好等特点。
  4、自动监控保护
  在对燃气采暖热水炉进行测试过程中，任何参数的变化都会对测试结果产生较大影响，使测试数据不准确。WH-BG02-801B家用燃气采暖热水炉性能综合测试系统对测试参数据具有实时记录、监控功能。

技术参数

• 1、燃气流量：1~6m3/H       ：0.5级
  2、燃气压力：0~10KPa   ：0.5级
  3、燃气二次压力：0~5KPa     ：0.5级
  4、卫浴水流量：0~30L/min   ：0.5级
  5、供暖水流量：0~40L/min   ：0.5级
  6、供暖出水温度：0~100℃    ：0.5级
  7、供暖回水温度：0~100℃    ：0.5级
  8、卫浴进水温度：0~100℃    ：0.5级
  9、卫浴出水温度：0~100℃    ：0.5级
  10、 燃气温度：0~50℃         ：0.5级
  11、冷却水进水温度：0~100℃ ：0.5级
  12、冷却水出水温度：0~100℃ ：0.5级
  13、卫浴进水压力：0~1.6MPa ：0.5级
  14、采暖回水压力：0~0.6MPa ：0.5级
  15、采暖压差：0~1.0MPa       ：0.5级
  16、整机工作电压：0~300V    ：0.5级
  17、整机工作电流：0~10A       ：0.5级
  18、整机功率：0~2KW            ：0.5级

 主要测试性能

1、卫浴系统（供热水系统）

● 进出水温度
● 水流量
● 耐水压
● 启动水流量、水压
● 加热时间
● 水温超调/热水稳定
● 热水温升
● 停水温升水温波动
● 折算热输入
● 额定负荷热效率
● 部分负荷热效率
2、供暖系统
● 出回水温度
● 水流量
● 额定负荷热效率
● 部分负荷热效率
● 耐水压
3、 燃气参数

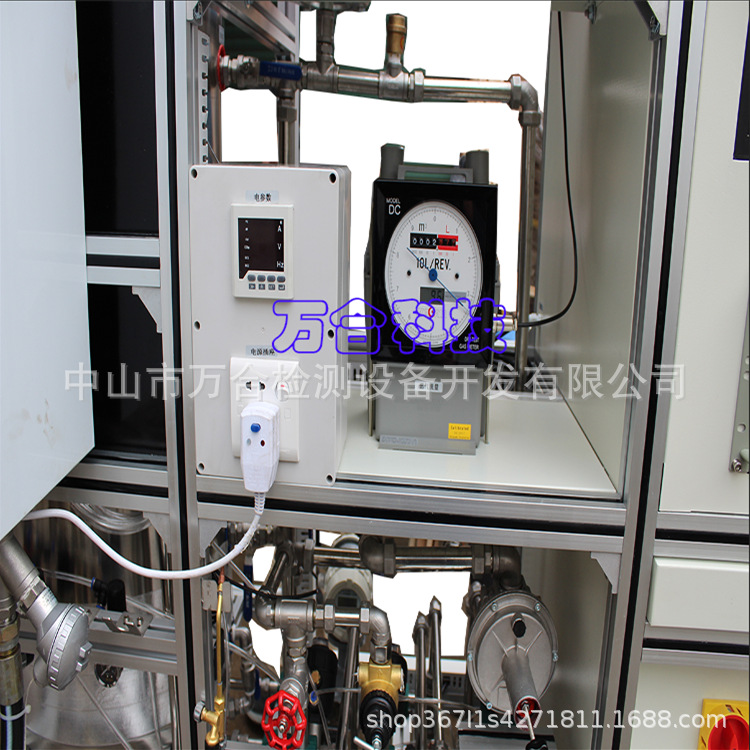

● 燃气流量
● 风压

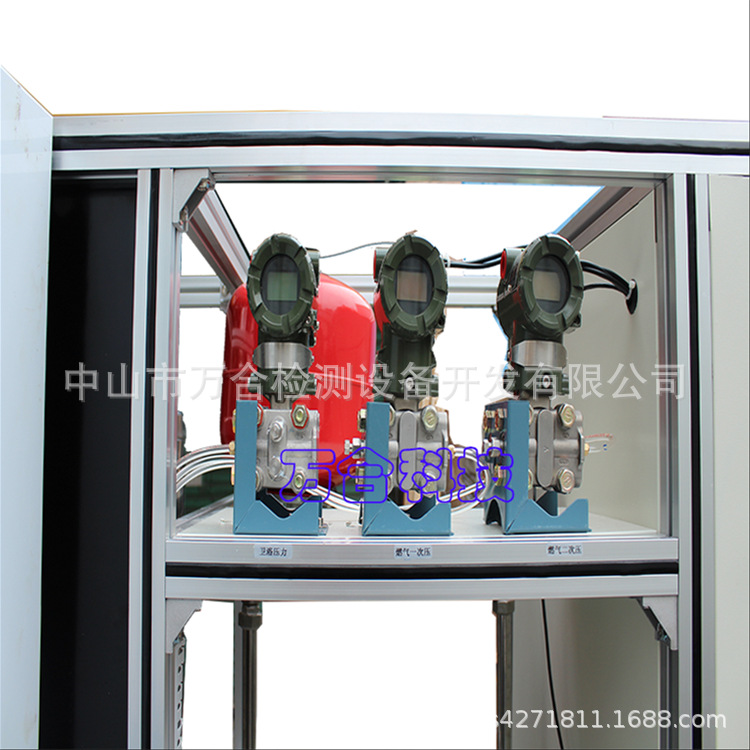

● 燃气系统压力、二次压力测试

产品图片
