液体浓度在线检测仪简介

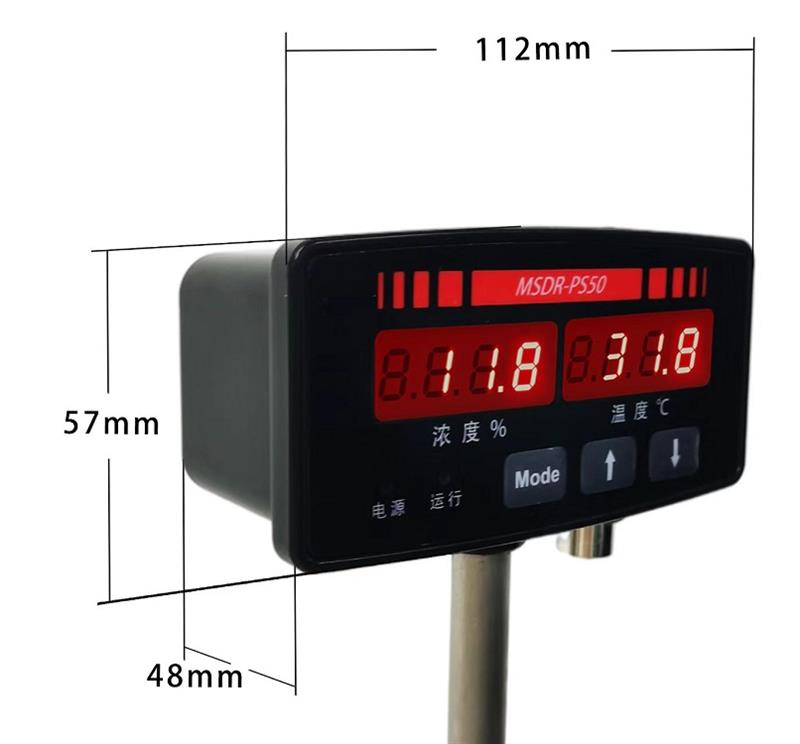

产品介绍：MSDR-PS50型液体浓度在线检测仪是基于折光原理开发的一款在线式、高的浓度测量仪器。在线测量/碱水等浓度稳定性好，高；检测不受颜色、浑浊度、粘度、气泡、固体颗粒等杂质的影响；可以直接安装在工艺管道或者罐体容器上，连续测量管道或罐体内的浓度，能自动进行温度补偿；在线检测浓度实时准确，可通过 4-20mA 模拟信号或 RS485 通讯信号连接 PLC 与 DCS，进行即时远传、记录、存储、报、控制等功能，改变长期以来依靠人工测量、人工记录、手工控制的粗放式管理方式，保证了工艺过程严格按照工艺方案执行。浇注玻璃钢外壳和屏蔽钢板内壁设计，出厂线性校准，可以直接投入使用，具有操作简单方便、维护量少、工作等优点。可视 化、智能化，实时的浓度监测和自动化控制，可显著为企业节约人工成本，提高工作效率。

折光法检测原理：

由光源发出的入射光线经过棱镜到达棱镜与待测液体的接触界面处，由于整束光内不同光线入射到界面的角度不同，因而产生折射、反射和反射现象。以临界角为界，一部分光线折射进入待测液体，另一部分 光线反射经过棱镜，到达 CCD 检测器。在高分辨率 CCD 形成暗区和亮区，当溶液的浓度发生变化时引起CCD 上暗区和亮区的组成比率变化，CCD 将检测到的光信号转变为电信号，通过线性化，实现对液体浓 度变化的检测。由于光束只有一小部分射入样品中，而折光仪检测的是反射回来的的光线，因此样品的颜 色、浑浊度对测量没有任何影响。

MSDR-PS50型液体浓度在线检测仪产品特点：

采用紧凑型单元的集成电子测量传感器，智能化芯片设计，光电信号直接转换处理，功能强大

内置 PT1000 温度传感器，具备高的自动温度补偿功能

内置电子湿度传感器，监测内部湿度，仪器的干燥系统增加传感器内部所有光学器件寿命

采用 589nm LED 光源，寿命长达 100000 小时，整个寿命周期都不需要替换或校准

输出 4-20mA 模拟信号或 RS485 通讯信号连接 PLC 与 DCS 等控制单元，实现上限报，阀门开关，继电器动作等操作

自诊断、多种报信息输出显示、免维护设计

抗震设计，测量稳定准确，安装简洁直接

自动清洗功能，防止污垢附着棱镜，确保长期稳定工作

低功耗、无耗材试剂连续运行，节能。

多种安装方式可选：主管线直接安装、旁路安装、罐体安装等（可定制安装方式）

使用MSDR-PS50型液体浓度在线检测仪的优点

1、实现浓度连续的实时监测；避免人工测量不及时导致浓度出现偏高或偏低的情况。

2、降低操作人员的工作强度或减少人员而达到降低人工成本支出的目的。

3、杜人为控制的浓度失调，可实现浓度自动配比等自动化控制功能。

4、实现管理人员对设备运行的有力监管；为工艺技术修正提供参考依据。

5、浓度将得到管控，减少由于浓度管理不当造成异常问题发生。
