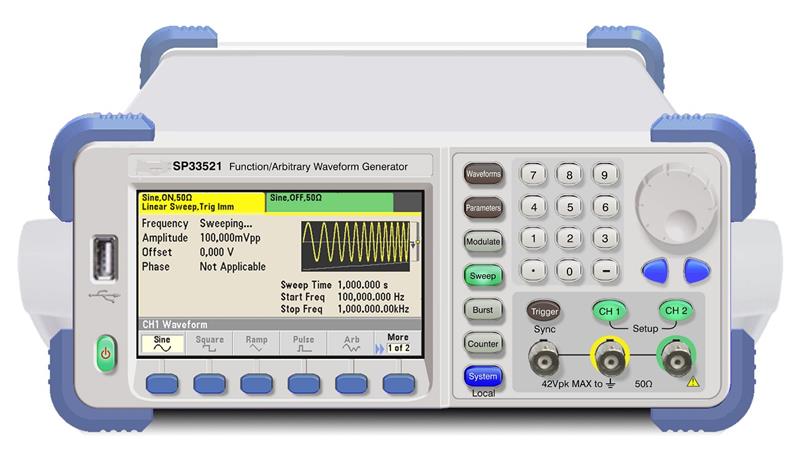

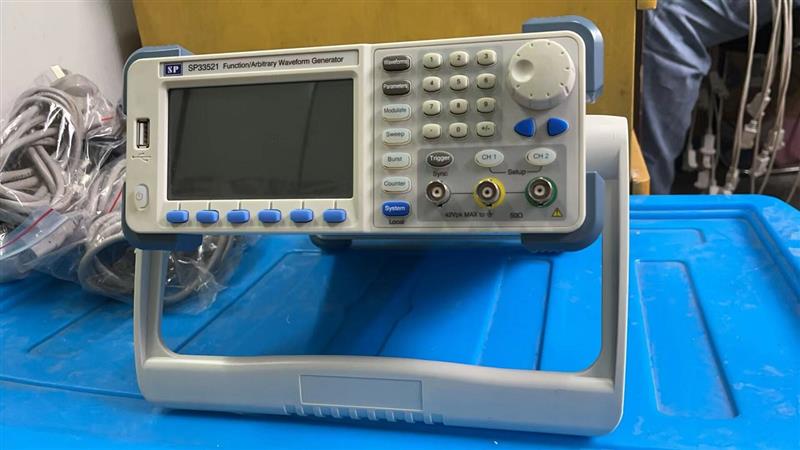

函数信号发生器 型号：SP33521-31

函数信号发生器 型号：SP33521-31 库号：D208960      函数信号发生器 型号：SP33521-31 库号：D208960

函数信号发生器 型号：SP33521-31 库号：D208960     函数信号发生器 型号：SP33521-31 库号：D208960

概述

SP33521系列函数/任意波形发生器是一款采用扩展精细差值的信号发生器，可提供比以往DDS 信号发生器出色的性能，保真度和灵活性。它可以内置任意波信号发生模块。它的众多性能使该款仪器是您目前和今后各种测量方案的先。能够帮助您加快开发速度、提升产品品质和性。

指标

型 号 KM1-SP33521-31频率特性

正弦波 1μHz ~ 31 MHz

方波 1μHz ~ 10 MHz

斜波 1μHz ~ 1 MHz

脉冲波 1μHz ~ 10 MHz

任意波 1μSa/s ~ 50 MSa/s

噪声 30 MHz带宽白噪声

分辨率 1μHz

准确度 ±50ppm

正弦波频谱纯度

谐波失真 < -70dBc < 20kHz < -50dBc 20kHz ~ 1MHz

< -40dBc 1MHz ~ 30MHz < -30dBc 30MHz ~ 60MHz

寄生信号 ≤ 10MHz ： <-70dBc（典型值） > 10MHz： <-70dBc+6dB /倍频程（典型值）

相位噪声 10 MHz，0dBm，10kHz偏置： ≤-108 dBc/Hz

方波

上升/下降沿 18ns

过冲 ≤2% (CH1 50Ω)

占空比 0.1% ~ 99.9% 分辨率 0.1%

抖动 ≤200ps rms（标称值）

斜波

线性度 ≤0.1% 从信号的5% 至95%

对称性 0.0% ~ 100.0% 分辨率 0.1% (0% 是指负斜波,  是指正斜波, 50% 是指三角波)

脉冲波

上升/下降沿 18ns

脉冲宽度 28.5 ns ~ 周期 - 28.5 ns 分辨率 0.1ns

过冲 ≤2% (CH1 50Ω)

抖动 ≤200ps rms（标称值）

噪声 30 MHz带宽白噪声(-3 dB) 重复周期大于50年

任意波

采样率 1μSa/s ~ 50 MSa/s 分辨率 1μSa/s

波形长度 CH1: 8~16384 Samples CH2:8~2048 Samples 分辨率：1Sample

垂直分辨率 14 bits

幅度特性

范围 CH1: 2mVpp~ 20Vpp(High Z) ≤20MHz CH2: 2mVpp~ 6Vpp(High Z) ≤60MHz

2mVpp~ 10Vpp(High Z) ≤60MHz

平坦度 <100kHz: ±0.1dB 100kHz ~ 10MHz: ±0.3dB 10MHz ~ 60MHz: ±0.5dB

精度 ±1%设置值±1mVpp，1kHz 正弦波

偏移电平范围 CH1: ±(10 VDC –AC峰值/2) (High Z) CH2: ±(3 VDC –AC峰值/2) (High Z)

调制特性（CH1）

DSSC AM 调制深度：0.0%~ 120.0% 分辨率 0.1% 调制频率：1μHz ~ 100 kHz

FM 调制深度：0 ~(载波频率)/2 分辨率 1uHz 调制频率：1μHz ~ 100 kHz

PM 调制深度：0.0° ~ 360.0° 分辨率 0.1° 调制频率：1μHz ~ 100 kHz

FSK 切换速率：1μHz ~1 MHz 分辨率 1μHz

BPSK 跳变相位：0.0° ~ 360.0° 分辨率 0.1° 切换速率：1μHz ~1 MHz 分辨率 1μHz

ASK 跳变幅度：2mVpp~ 20Vpp (High Z) 切换速率：1μHz ~1 MHz 分辨率 1μHz

扫描特性（CH1）

载波波形 正弦波、方波、斜波、脉冲波

扫描模式 线性/对数 (Linear/Log)

扫描时间 0.001 s ~ 1000 s 分辨率 1mSec

猝发特性（CH1）

载波波形 正弦波、方波、斜波、脉冲波、任意波

起始相位 0.0 ~ 360.0° 分辨率 0.1°

猝发波形个数 1 ~ 1000000 分辨率 1

间隔时间 1μS ~ 1000 S 分辨率 1μS

频率计

频率范围 1Hz ~ 250 MHz AC耦合

精度 6 位/秒

扫频仪（选件）

频率范围 1KHz ~ 60 MHz（大）

动态范围 +15dBm～ -50dBm ±1dB（精度）

功率信号输出模块（选件）

带宽 10Hz ~ 200 kHz

输出功率 5W 负载8Ω

输出阻抗 2Ω

电源电压 100V ~ 240V (47Hz ~ 63Hz)

机械尺寸 260mm宽× 105mm高 ×290mm深
