IT8700P多路输入可编程直流电子负载_直流电子负载

IT8700P系列多路输入可编程直流电子负载在基础上进行了改良并升级，继承了原有可抽换式模块化的设计，单机框可达8个通道，扩展机框可达16通道。用户可根据需求在8款负载模组中自由选配。同时配备了前/后端子，更符合用户多样化的测试需求。其保留了斜率可调和list带载波形编辑的功能，新增了电流上限、PLC设置以及CV环路速度可调功能，用户可以在新升级的7种操作模式下设定自动测试功能，方便研发及生产线上的快速精准测试。同时，系列具有自我诊断过电压、过电流、过功率、过温度等保护功能，防止由于误操作或环境因素导致的仪器受损或人身伤害。

产品特点

? 抽换式模组，可自由搭配所需的测试方案;
? 双通道模块可同时显示每一通道数据无需切换
? 单个机框可达8个通道，扩展机框可达16通道;
? 双通道负载模块具有动态功率分配功能，大幅节约设备成本
? 前/后接线端子任意选择
? 用户可以自行定制模组左右顺序
? 7种操作模式：CC/CV/CR/CP/CV+CC/CR+CC/CW+CC
? CV环路速度可调，匹配不同电源
? 高达0.1mV/0.01mA的解析度和高精度
? 具有短路峰值电流和峰值电压的测量功能
? 电压、电流测量速度可达50kHz
? 可调整电流上升/下降斜率
? 在List模式下，可模擬各种带载波形
? 高达25kHz的动态模式，100kHz的List模式设置速度
? 自动测试功能，可自动判定测试结果是否有超出设定规格
? 可同步执行多组电子负载模组拉载
? OVP/OCP/OPP/OTP/防反接保护功能
? 内置Ether Ne t/GPIB/USB/RS232通信接口

产品功能与优势

前/后端子任选，满足多样选择

IT8700P同时配备前/ 后接线端子，前/后面板均可以接线测试，满足用户多样话的测试需求，同时也避免了操作失误，提高了测试效率。同时，仅为4U 高度，使得产品更符合上标准机柜需求，加大了系统集成的兼容性。

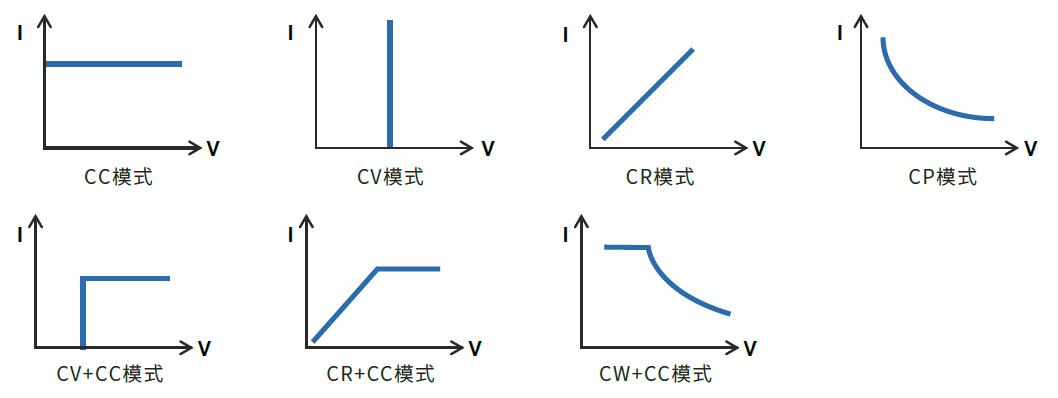

七种工作模式

IT8700P系列在原有CC/CV/CR/CP四种基本操作模式基础上新增了3种复合式操作模式：CV+CC/CR+CC/C W+CC , 在CV/CR/CW定态操作模式下增加了CC限流值(I-Limit)的设定，可帮助工程师有效解决应用中瞬时突波电流的问题，避免待测物触发保护甚至烧坏等情况，可适应多种场合的测试需求。

可自由配置的模组化系统结构

采用可抽换模组式设计，用户可根据需要自由选配模组。而且每个负载模组和主控模组单元之中都具有高性能微处理芯片。它们之间采用平行架构，因此具有高测试速度。负载模组之间由系统同步控制，也可以同步测试具有多路输出的电源。

动态功率分配模式

具有动态功率分配功能，在测试应用中可以大大节约购买设备的成本。IT8700P系列模块在总功率不超过300W，单通道不超过250W的前提下，功率可以自由分配给两个通道使用，而不是传统意义上的限定了通道功率分配，使用者可根据测试需求，将模块内两路负载功率调整为所需的功率配比，让负载功率利用率达到前所未有的点。例如当您需要130W+170W或者50W+250W双路负载时,IT8700P系列仅需单个模组即可完成。
