- 价格：200
- 频率：50HZ
- 显示方式：液晶显示
- 基本电流：5A
- 电流：100A
- 参比电压：220V
- 准确度等级：1.0级
- 材质：绝缘壳体
- 开孔尺寸：265*170*75MM
- 外形尺寸：265*170*75MM
- 重量：1.5KG
- 是否定制：支持定制

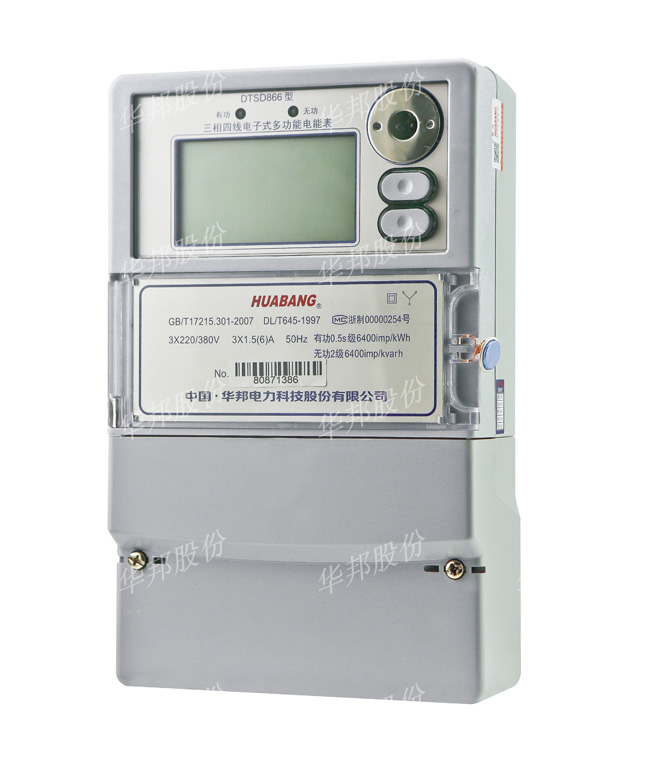

DTSD866型、DSSD866型三相电子式多功能电能表(全功能型0.5S级)
概述:
DSSD/DTSD866型三相电子式多功能电能表是采用先进的电能计量专用芯片，将有功、无功计量与成熟的多费率技术相结合设计而成，应用数字采样处理技术及SMT工艺，根据中国实际用电状况所设计、制造的具有国际先进水平的电能仪表。本产品可计量正反向有功电能和无功电能，测量有功、无功及各费率的zui大需量。具有4个费率、10个时段、4个时区、5个日时段表，可实现失压、失流、清需、编程等多种事件记录及负荷曲线记录，并具有电能脉冲输出、时钟信号输出等功能。其产品性能指标符合GB/T 17215.321-2008《1级和2级静止式交流有功电能表》、GB/T 17215.323-2008《2级和3级静止式交流无功电度表》国家标准和GB/T 17215.301-2007《多功能电能表》标准中的各项技术要求。通讯规约符合DL/T 645-1997《多功能电能表通信规约》和用户要求的特殊规约。
功能特点:
功能名称 | 配置功能 | |
电量 | 总有功 | ● |
正向有功(分时) | ● | |
反向有功(分时) | ● | |
1~12月用电量 | ● | |
A.B.C分相计量 | ● | |
总无功 | ● | |
四象限无功 | ● | |
正向无功(分时) | ● | |
反向无功(分时) | ● | |
zui大需量 | 正向有功zui大需量(分时) | ● |
反向有功zui大需量(分时) | ● | |
正向无功zui大需量(分时) | ● | |
反向无功zui大需量(分时) | ● | |
多费率 | 多费率计量 | ● |
日历时钟 | ● | |
时钟温度补偿 | ○ |
功能名称 | 配置功能 | |
事件记录 | 零点/即时电能冻结 | ● |
冬季电量冻结 | ● | |
失压、失流记录 | ● | |
电压过压记录 | ○ | |
电流过流记录 | ○ | |
反向电流记录 | ○ | |
负荷代表日 | ● | |
36天负荷曲线 | ● | |
全失压电流检测 | ● | |
开盖记录 | ● | |
通讯及 | 红外通讯 | ● |
双485接口 | ● | |
脉冲 | 运动输出 | ● |
跳闸信号输出 | ○ | |
报警输出 | ○ | |
秒脉冲输出 | ● | |
其他 | 安全 | ○ |
停电抄表功能 | ● | |
停电按钮唤醒功能 | ● | |
停电红外唤醒功能 | ● |
●代表：具有此项功能；○代表：可选功能
技术规格:
型号 | 类别 | 参比电压(Un) | 参比电流(In) | 准确度等级 | |
有功 | 无功 | ||||
DSSD866 | 三相三线 | 3×100V | 3×1.5(6)A | 0.5/0.5S级 | 2.0级 |
DTSD866 | 三相四线 | 3×57.7/100V | 3×1.5(6)A | 0.5/0.5S级 | 2.0级 |
3×220/380V | 3×1.5(6)A | ||||
3×5(20)A | |||||
3×10(40)A | |||||
3×15(60)A | |||||
3×20(80)A | |||||
外形尺寸 | 图一 外型尺寸：267.6mm×170.7mm×73mm 图二 外型尺寸：265mm×170mm×75mm(新壳体) |
