不锈钢卫生级双膜片隔膜阀 温州昌铭科技有限公司
| |||

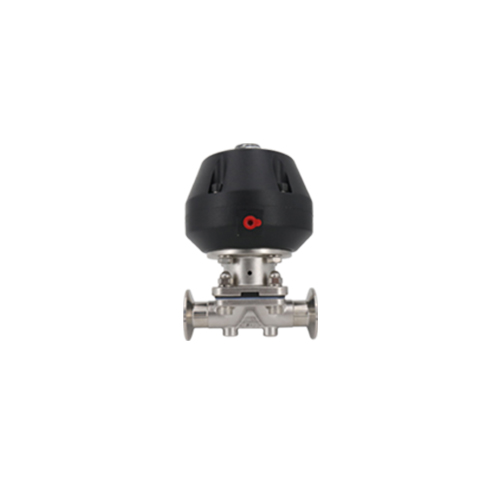

不锈钢卫生级双膜片隔膜阀 常规状态下为封闭，此时膜片紧贴阀体内腔，关闭着管道的路径。通过手轮或执行装置带动阀杆上下运动，球形膜片向上弯曲，从而使阀门形成导通状态，则可实现清洗和开启的目的。膜片把下部阀体和上部阀腔隔开。使位于膜片上部的阀杆、阀芯等件不受介质的腐蚀，省去了填料密封的结构，且不会产生介质泄露，优化了阀体设计，使清洗液排泄，不会形成滞留现象。 | |||
| 设计特点：物料接触部位为304/316L材质，其他部位为304材质，密封为EPDM+PTFE 工作压力：10bar，工作温度：EPDM(-40℃/120℃)，PTFE((-40℃/130℃) | |||
不锈钢卫生级双膜片隔膜阀 连接方式：螺纹、快装、焊接、法兰 隔膜阀是用隔膜作启闭件封闭流道、截断流体、并将阀体内腔和阀盖内腔隔开的截止阀。隔膜常用橡胶、塑料等弹性、耐腐蚀、非渗透性材料制成。 阀体多用塑料、玻璃钢、陶瓷或金属衬胶材料制成。 结构简单、密封和腐性能较好，流体阻力小。用于 低压、低温、腐蚀性较强和含悬浮物质的介质。按结构形式分有屋脊式、截止式、闸板式等。按驱动方式分有手动、气动、电动。常规状态下为封闭，此时膜片紧贴阀体内腔，关闭着管道的路径。通过手轮或执行装置带动阀杆上下运动，球形膜片向上弯曲，从而使阀门形成导通状态，则可实现清洗和开启的目的。膜片把下部阀体和上部阀腔隔开。使位于膜片上部的阀杆、阀芯等件不受介质的腐蚀，省去了填料密封的结构，且不会产生介质泄露，优化了阀体设计，使清洗液排泄，不会形成滞留现象。 | |||
不锈钢卫生级双膜片隔膜阀 标准 | L | H | D1 |
| 1/2″（DN15) | 106 | 126 | 25.2 |
| 3/4″（DN20) | 125 | 144 | 25.2 |
| 1″ （DN25) | 126 | 144 | 50.5 |
| 1?″ （DN32) | 161 | 164 | 50.5 |
| 1?″ （DN40) | 162 | 164 | 50.5 |
| 2″ （DN50) | 196 | 182 | 64 |
| 2?″ （DN65) | 220 | 200 | 77.5 |
| 3″ （DN80) | 256 | 251 | 91 |
| 4″ （DN100) | 350 | 370 | 119 |
