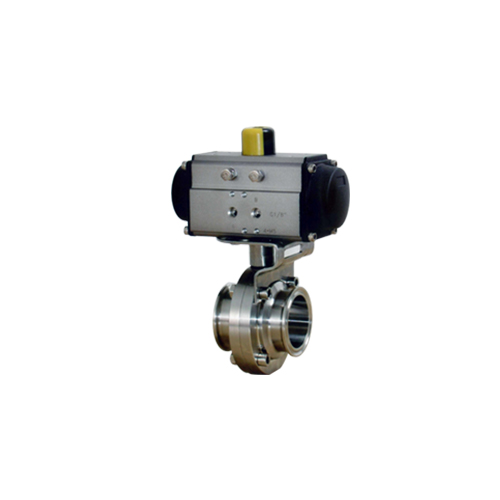

卫生级不锈钢气动蝶阀
卫生级不锈钢气动蝶阀 温州昌铭科技有限公司 |
| 卫生级不锈钢气动蝶阀 蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来开启与关闭的一种阀。 阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而启闭或调节的目的。该类阀门是一款自动或手动的蝶阀系列，广泛应用于不锈钢管道内部调节介质流量的部分 |
| 结构 主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。 特点 1、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。 2、蝶阀可以运送泥浆，在管道口积存液体少。 低压下，可以实现良好的密封。 调节性能好。 3、蝶板的流线型设计，使流体阻力损失小，可谓是一种型产品。 4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和腐蚀性，擦伤性。蝶阀启闭时阀杆只作旋动而不作升降运行，阀杆的填料不易破坏，密封。与蝶板锥销固定，外伸端为冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。 5、 连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。 驱动形式有手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。 优点 1、启闭方便、省力、流体阻力小，可以经常操作。 2、结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。3、可以运送泥浆，在管道口积存液体少。 4、低压下，可以实现良好的密封。 5、调节性能好。 6、全开时阀座通道流通面积较大，流体阻力较小。 7、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。 8、密封面材料一般采用橡胶、塑料、故低压密封性能好。 9、安装方便。 10、操作灵活省力，可选择手动、电动、气动、液压方式。 缺点 1、使用压力和工作温度范围小。 2、密封性较差。 蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。 按密封形式可软密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。 按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。 原理：蝶阀可以通过执行器进行远程控制，也可通过手柄操作，执行器是将一个活塞的轴向运动转换为阀门90°旋转，实现对流体的控制，执行器装置时有三种标准:常开、常闭、气气型。 鸭嘴式手柄可进行多挡位调节，每挡15°。拉杆式手柄为3挡定位 |
| 按驱动方式分 (1)电动蝶阀 (2)气动蝶阀 (3)液动蝶阀 |
| 连接方式：螺纹、快装、焊接、法兰 |
