芯片介绍
MT7628/MT7688是联发科技2014年底发布的业界新一代802.11n Wi-Fi AP/路由器系统单芯片解决方案(SoC)。这款SoC为智能家庭内的数据、语音和影像应用程序提供高数输率，而且耗电量远低于目前市场上其他同类产品。MT7628和MT7620一样具有2T2R 300M wifi速率，接口丰富，但是它比MT7620功耗更低、芯片成本更低，专门针对物联网应用推出3个串口、PWM输出等特点，可谓是MT7620（2012年发布）的升级产品。MT7628和同年发布的MT7688（1T1R 150M wifi）是同一类芯片，两者管脚、软件几乎兼容。
本模块体积小、功耗低、发热量小，wifi、网口传输性能稳定。运行openwrt（linux）系统，可长期稳定运行。模块外围电路简单，需加上3.3V DC电源，即可让系统启动，并可通过WIFI控制。采用镀金排针接口，可稳定的固定在底板上。
可用于智能家居、IP camera、VOIP、遥控拍摄飞行器、远程视频监控系统、便携式4G路由器、音频对讲、简单的WEB网络服务器、简单的FTP服务器、遥控视觉小车等多应用。
产品参数
产品名称 | 7628板模块 7688板模块 |
产品型号 | HLK-7628N HLK-7688A |
处理器 | MT7628AN MIPS 24KEc MT7688AN MIPS 24KEc |
系统频率 | 580MHz |
内存 | 64/128 DDR2 RAM（可在宝贝配置中选择） |
存储Flash | 8/16/32 Nor flash（可在宝贝配置中选择） |
以太网口 | 5个WAN/LAN 10/100M自适应 |
U接口 | 1个U 2.0 host接口 |
UART串口 | UART0（默认做为调试）、UART1、UART2 |
GPIO口 | 不少于8个（邮票孔版本，还有其他复用） |
I2S | 1路，支持VOIP应用 |
I2C | 1路 |
SPI master | 2路(其中一路被flash占用，另外一路空闲) |
SPI slave | 1路 |
PWM | 4路 |
模块尺寸 | 见下面机械尺寸介绍 |
引脚接口 | 邮票孔接口 |
工作电压 | 3.3V ±10% |
平均功耗 | 0.75W（7628） 0.6W（7688） |
| 供电电流要求 | 至少500mA以上 |
天线接口 | IPEX |
工作温度 | -20~60℃ |
无线协议 | 支持 IEEE802.11 b/g/n |
无线工作模式 | 路由、AP、中继、桥接 |

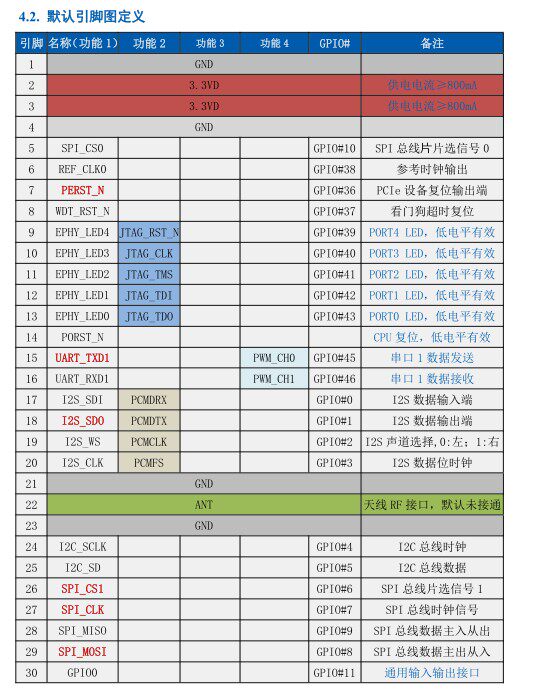

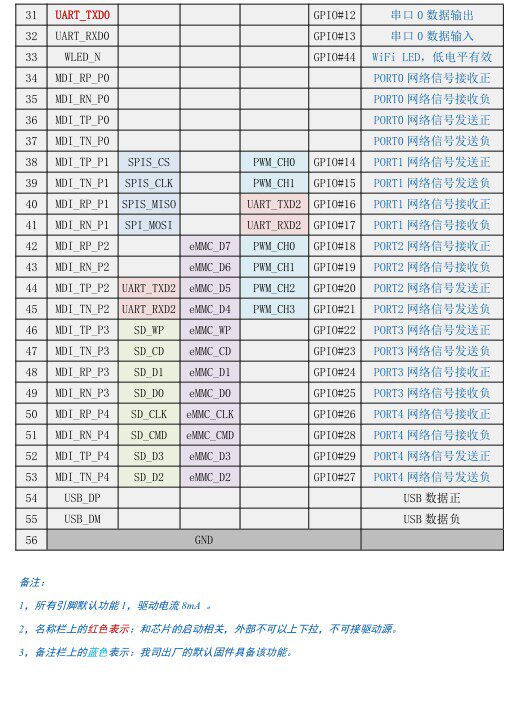

引脚介绍及机械尺寸
JS7628排针版本机械尺寸
7628邮票孔机械尺寸
