- 价格：900
- 量程：可选
- 精度等级：±5%
- 供电电压：24VDC
- 输出信号：4-20mA
- 动态频率：10-1000Hz
- 工作温度：-20~80℃
一、产品简介
HZ-892A-EX防爆一体化振动变送器是根据GB/T 3836.1-2010《爆炸性环境 第1部分：设备通用要求》、GB/T 3836.4-2010《爆炸性环境第4部分：本质安全性“i”保护的设备》的规定制成本质安全型结构，其防爆标志为ExiaIICT6 Ga，适用于工厂存在或可能存在IIA、IIB、IIC类T1～T6组可燃性气体、蒸气与空气混合形成的爆炸性危险1区、2区场所。

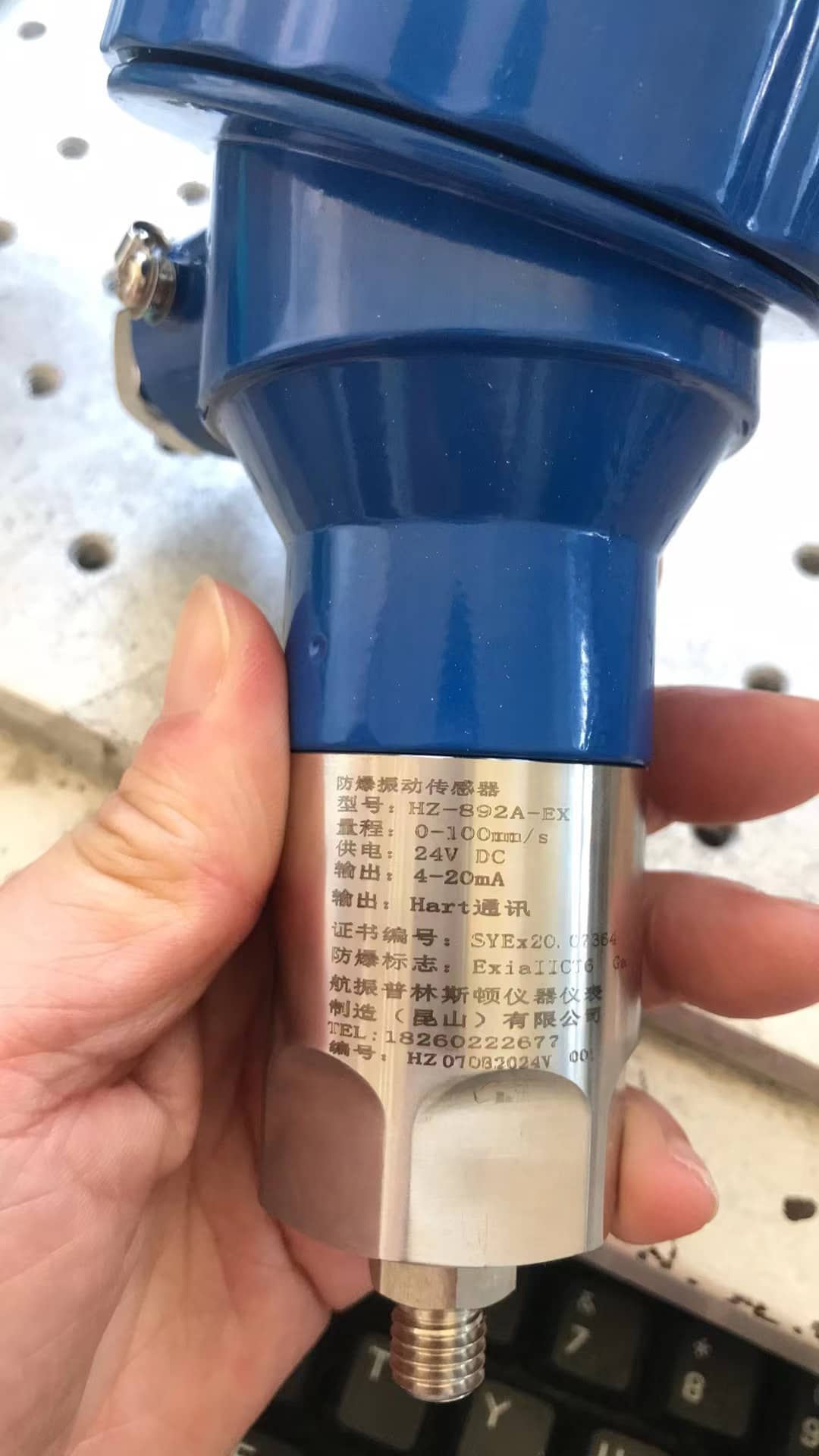

HZ-892A-EX防爆一体化振动变送器将磁电式振动传感器、精密测量电路集成在一起，构成高精度振动测量系统，该变送器可直接连接DCS、PLC或其它设备，是测量风机、动机、水泵等工厂设备振动的理想选择。
二、技术参数( HZ-892A-EX防爆一体化振动变送器)
2．1 频率响应：10 ～ 1000 Hz * 或者5 ～ 1000 Hz（特殊说明）
2．2 自振频率：10Hz
2．3 量程范围：
振动加速度量程1～5g峰值；
振动速度量程0～100mm/s有效值（可选）；常规机械选0-20mm/s，对应输出：4-20mA;
振动位移量程0～1900μm峰峰值（可选）：风机等设备常用0-200um，对应输出：4-20mA ；
2．4 输出电流：4～20mA
2．5输出阻抗：≤500Ω
2．6工作电压：DC12-24V±10%
2. 7接线方式：二线制
2．7最加速度：10g
2．8测量方向:通用(垂直或水平)
2．9 使用环境：温 度 -40℃～80℃ 相对湿度 ≤90%
2．10 外形尺寸：φ38mm×45mm（不锈钢探头部分）
2．11 安装方式：M10*1.5螺钉 或其他规格 或是磁吸安装
2．12 重 量： 约700g
2. 13 外壳材质:304 不锈钢
四、安装说明
4．1 安装位置： 垂直或水平安装于被测振动点上，将 HZ-892A-EX防爆一体化振动变送器底部磁吸式或螺钉式固定在被测壳体上，然后将传器拧在上面拧紧即可。
如图：将双头安装螺钉一头拧紧在传感器底部，另一头拧紧固定在被测壳体上：或将磁吸座螺钉固定在传感器底部，再将磁吸座吸附到被测壳体上。
4．2 安装尺寸及规范：若变送器安装位置受到高温蒸汽等冲刷时，为降低变送器环境温度、需加防护措施，一般情况下可不加防护。振动变送器的防护参看下图。
4．3 接线说明：棕色导线接DC24V电源正端，黑色导线接4-20mA输出。连接导线要求有良好的绝缘性能，采用二芯屏蔽电缆。
五、注意事项
5．1 防爆一体化振动变送器应防止剧烈碰幢和敲打。
5．2 运输过程和贮存时应置于专用包装盒内。
