- 企业类型：制造商
- 新旧程度：全新
- 原产地：江苏
- Q型：普通开关型
- 是否进口\\t：否
- 产品用途：控制部分回转类阀门的开启和关闭
为了打响“贝尔”牌电动执行器品牌，公司总经理党昌银煞费苦心，他认识到如今通用阀门实在无利可图，由于原材料和各项费用一涨再涨，利润空间相当有限，如阀门企业管理不善，则将会做得多，亏得多。好在贝尔企业原有技术和设备实力较强，现又依托自己的开发和机电一体化高效益人才队伍自主研制开发的带有遥控器等系列智能型阀门电动装置，且这款电动装置具有防水、防尘、防爆等各种功能取得省科协颁发“科技进步奖”和新产品称号，有着技术和设备优势，等是对贝尔电装质量和服务体系的保证，也使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。
一、开关型阀门电动装置Q20产品说明：
部分回转QB型阀门电动装置是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。部分回转QB型阀门电动装置广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。

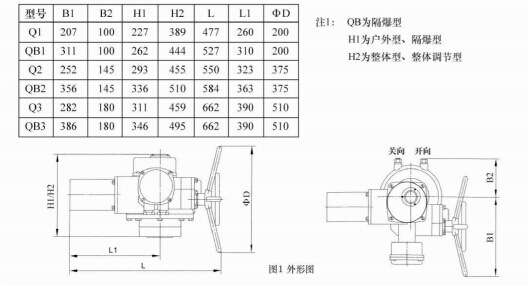

二、开关型阀门电动装置Q20产品外形图：

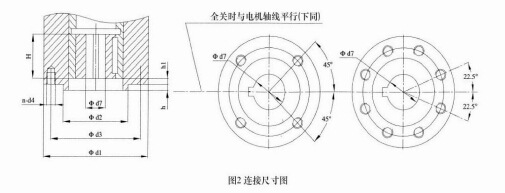

三、开关型阀门电动装置Q20与阀门连接尺寸：
法兰号 | 电装型号 | d1 | d2 (f8) | d3 | n-d4 | d7 | H | h | h1 | |
预留 | zui大 | |||||||||
F05 | Q10 | 65 | 35 | 50 | 4-M6 | 10 | 22 | 40 | 3 | 3 |
F07 | Q20 | 90 | 55 | 70 | 4-M8 | 15 | 28 | 45 | 3 | 3 |
Q30 | ||||||||||
F10 | Q30 | 125 | 70 | 102 | 4-M10 | 15 | 42 | 45 | 3 | 3 |
Q60 | 65 | |||||||||
F12 | Q90 | 150 | 85 | 125 | 4-M12 | 20 | 50 | 65 | 3 | 3 |
F14 | Q120 | 175 | 100 | 140 | 4-M16 | 20 | 50 | 65 | 3 | 3 |
Q200 | 60 | 80 | 2 | |||||||
Q250 | ||||||||||
F16 | Q300 | 210 | 130 | 165 | 4-M20 | 20 | 60 | 80 | 3 | 2 |
Q400 | ||||||||||
Q500 | ||||||||||
F25 | Q500 | 300 | 200 | 254 | 8-M16 | 20 | 60 | 100 | 3 | 2 |
四、开关型阀门电动装置Q20开度指示机构的调整：
1、机械指示的调整：与行程控制机构一起调整，在调好关向行程的同时，转动指针，对准刻度盘上的“C”位指针，再拧紧螺钉。
2、电位器的调整：手动或电动关闭阀门，挂上电位器齿轮，拧紧电位器螺母，面对电位器，顺时针转动电位器小轴接近终端位置，然后拧紧电位器齿轮上的紧定螺钉即可。
