| 产地 | 北京 | 是否 | 否 | 加工定制 | 是 |
| 品牌 | 西星科技 | 型号 | WS700B | 类型 | 精密噪音计 |
| 测量范围 | 30dB~120dB | 测量 | 0.5% | 工作温度 | 0-40（℃） |
| 尺寸 | 长10cm直径3cm（mm） |

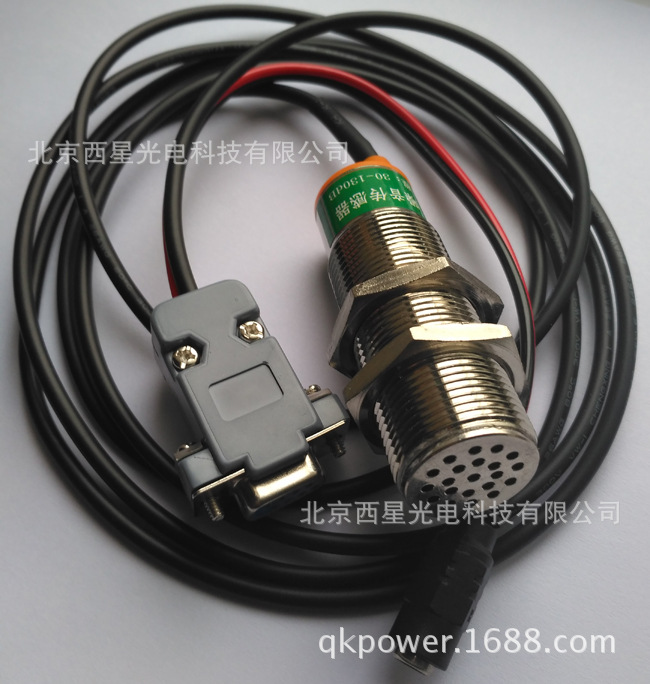

4-20mA噪音传感器WS700系列说明书
一、产品概述：
我司生产的噪音传感器是采用工业标准的噪声监测仪，针对工业现场噪声测试需求而设计，兼容监控系统，对噪声进行定点全天侯监测。 可广泛用于仓库、机房、生产车间、档案室、图书馆、学校、商场、智能家居、楼宇控制、火车站等领域。
二、参数
供电电压：默认DC12-24V；可选DC5V
测量范围：20dB to 120dB（自动换挡）
采样频率：一秒采集100次
输出频率：模拟量连续输出
输出模式：4-20mA电流型、0-5V电压型、0-10V电压型
测量误差： +/- 1.0dB（2Khz 94dB点校正）
频率加权特性： A加权特性
动态特性: FAST
响应时间：小于2秒
频率响应：35 Hz to 20KHz
产品尺寸：直径M24mm长度80毫米，输出线长2.0米
工作环境：温度 -20～60℃ 湿度 10～90%RH
存储环境：温度 -20～80℃ 湿度 10～90%RH
三、型号及出线定义：
4-20mA输出：型号WS700A
红线V+，黑线V-、黄线输出正，黑线输出负（输出负载100-500欧）
0-5V输出：型号WS700B;
红线V+，黑线V-、黄线电压输出正，黑线电压输出负
0-10V输出：型号WS700C;
红线V+，黑线V-、黄线电压输出正，黑线电压输出负
四、模拟量输出计算公式：
4-20mA输出算法：
负载： 100欧----500欧 输出： 4 mA - 20 mA
dB = (Ix – 4)*6.25 + 20；Ix=(I1+I2+I3---+I100)/X；一秒之内取X个电流值取其平均值。
0-5V输出算法：
dB = (Vx -1)*25+ 20。 Vx=(V1+V2+----+Vx)/X；取X个电值值取其平均值。
0-10V输出算法：
dB = (Vx -2)*12.5+ 20。 Vx=(V1+V2+----+Vx)/X；取X个电值值取其平均值。
