电离层测高仪（垂测仪）

电离层测高仪

          电离层测高仪通常由发射机、接收机、天线、频率合成器、显示记录器、程序控制器等组成其工作频率可在整个短波波段的频率范围（0.5MHz?～?30MHz）内连续改变。电离层测高仪进行探测时发射机的高频脉冲振荡通过天线垂直向上辐射，不计碰撞和地磁场的影响,?根据阿普顿-?哈特里公式（见磁离子理论），电离层介质的折射指数为：称为等离子体频率，f?为发射频率。对应于电离层中某一高度的电子密度值N?(?单位为m）各有一个fN值。利用测高仪对电离层某层进行探测时，将发射机频率f?由低值逐渐增高,?当f＝fN时，n＝0，电波就从与N相对应的高度反射回来。在同一地点接收在不同频率上由电离层反射的回波，测量出电波往返的传递时延，从而获得反射高度与频率的关系曲线。

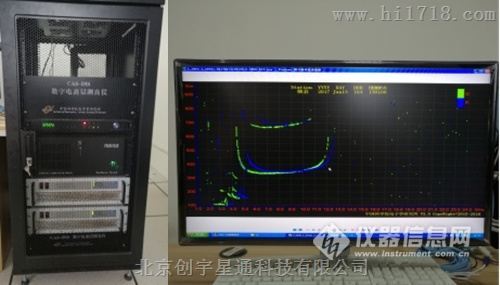

电离层频高图?

垂直探测电离图是电波垂直向上入射电离层反射回来的回波记录，又称为频率-虚高图，简称频高图。一般来说，对于频高图进行反演可得到电离层电子浓度随高度的分布，它反映了垂直探测站上空电离层的状况。

发射频率在整个短波波段范围(一般为 0.5-30MHz)内以一定的频率步进连续改变，通过收发同一地点的接收机，接收到不同频率电离层反射的回波(echo)，测量回波的传播时间。依据时间推出虚高h' 随着变化的曲线图，即频高图。

如图2-1，底层100km左右的为E层，300km左右的为F2层，曲线为电子浓度剖面曲线，曲线右顶点表示电子浓度。

电离层测高仪参数

foF2:F 区域内高层的寻常波临界频率

foF1:中纬地区，F1层主要出现在夏季，且随太阳活动高低年变化，低纬地区形态复杂。

foE:对应于E区分层中低厚度寻常波的临界频率

foEs:偶发E层的临界频率

fmin:在电离图上观测到回波描迹的低频率

hmF2:得自抛物层的h'f理论曲线的峰值高度

h'F:整个F区寻常波描迹的最虚高

h'F2:F区内的稳定分层寻常波描迹的低虚高

hpF2:在频率为0.834foF2处的寻常波模式虚高。
