- 企业类型：制造商
- 新旧程度：全新
- 原产地：浙江永嘉
- 公称通径：DN50-DN3000
- 公称压力：0.05-0.25MPa

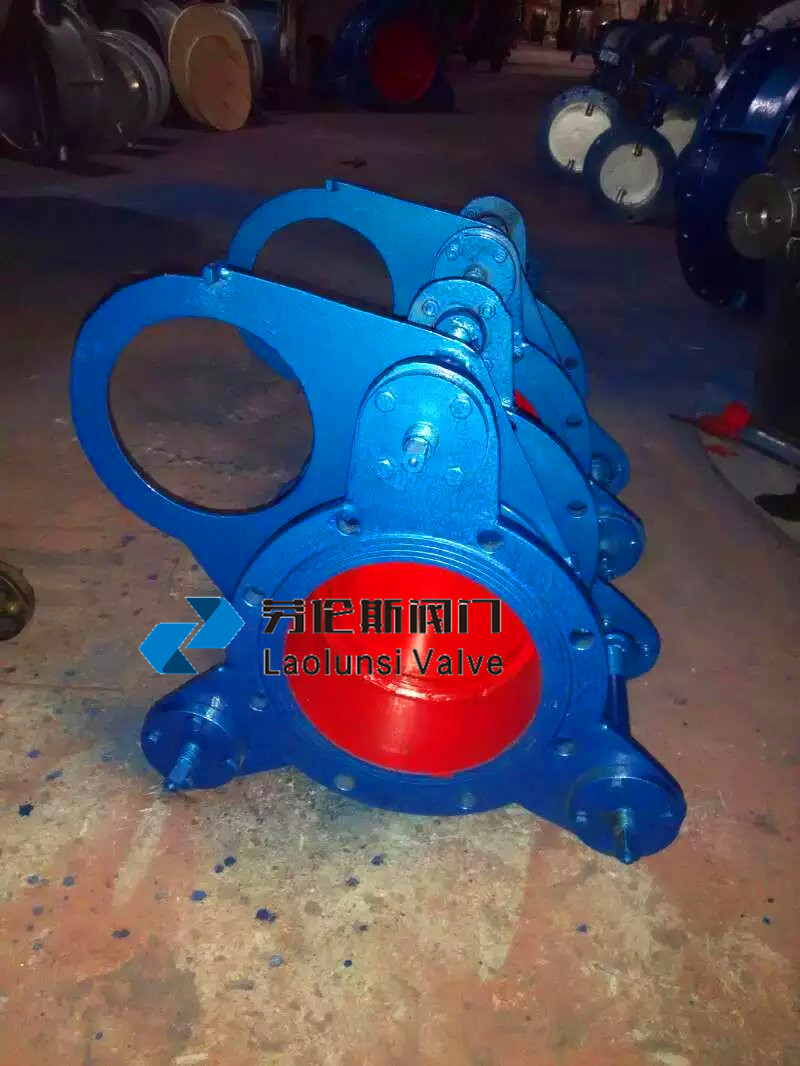

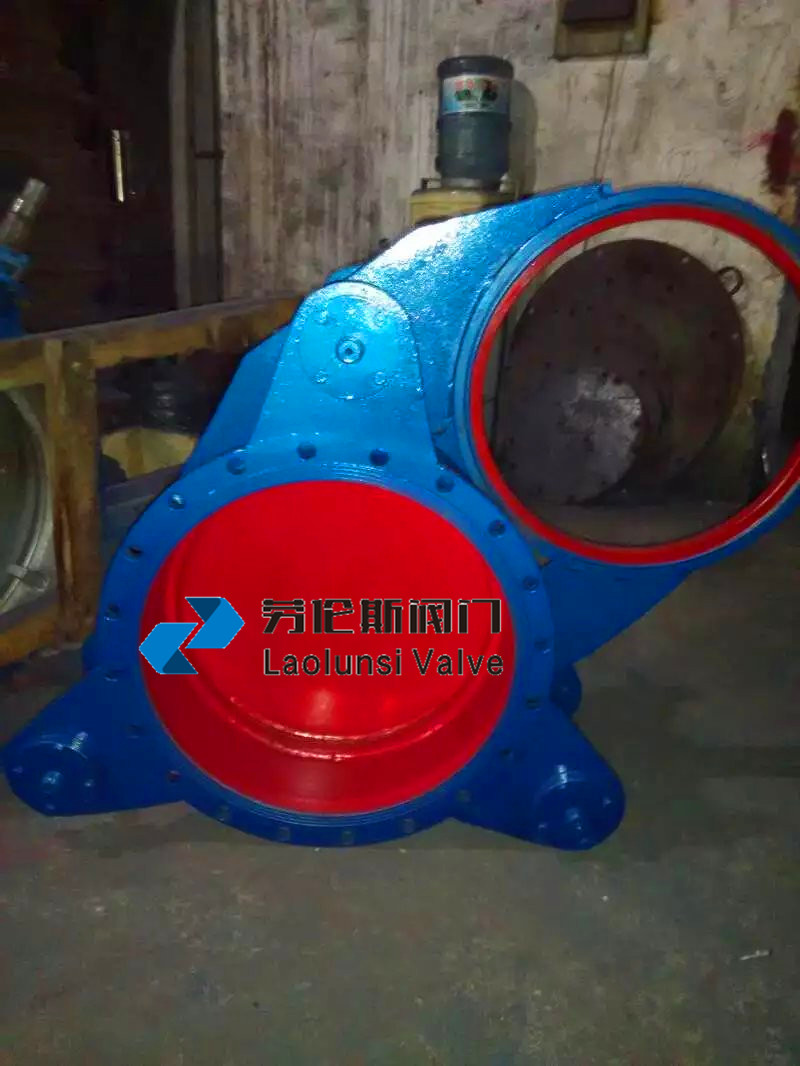

F43CX手动盲板阀产品概述：
F43CX手动盲板阀又名手动扇形眼镜阀、手动扇形盲板阀、翻板阀、扇形阀，是按GB6222《工业企业煤气规程》的有关标准同时消化吸收国内外技术基础上自行研制开发的新一代产品。广泛用于工矿企业、市政、等行业的气体介质管理系统中，尤其适用于有害、有毒、易燃气体的切断。亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路系统。
手动盲板阀与其他在管路中做切断的阀门设备比较，具有结构新颖、重量轻、体积小、操作方便、动作、切断气体性能的特点。
F43CX手动盲板阀性能参数：
| 公称压力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
| 密封试验压力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
| 强度试验压力MPa | 0.40 | 0.225 | 0.15 | 0.075 |
| 适用温度℃ | 橡胶 | 硅橡胶 | 氟橡胶 | |
| ＜120 | ＜250 | ＜300 | ||
| 适用介质 | 煤气等 | |||
| 采用标准 | 连接法兰尺寸合/T81-94标准，检测方法合GB/T13927-92标准 | |||
| 主要部件材料 | 阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶 | |||
F43CX手动盲板阀主要外形连接尺寸：
DN | D | D1 | b | n-φd | 长系列 L |
200 | 320 | 280 | 14 | 8-φ18 | 500 |
250 | 375 | 335 | 14 | 12-φ18 | 500 |
300 | 440 | 395 | 16 | 12-φ22 | 500 |
350 | 490 | 445 | 16 | 12-φ22 | 500 |
400 | 540 | 495 | 16 | 16-φ22 | 600 |
450 | 595 | 550 | 20 | 16-φ22 | 600 |
500 | 645 | 600 | 20 | 20-φ22 | 600 |
600 | 755 | 705 | 20 | 20-φ26 | 600 |
700 | 860 | 810 | 20 | 24-φ26 | 600 |
800 | 975 | 920 | 22 | 24-φ30 | 600 |
900 | 1075 | 1020 | 22 | 24-φ30 | 630 |
1000 | 1175 | 1120 | 22 | 28-φ30 | 630 |
1200 | 1375 | 1320 | 22 | 32-φ30 | 750 |
1400 | 1575 | 1520 | 26 | 36-φ30 | 750 |
1500 | 1675 | 1620 | 26 | 36-φ30 | 750 |
1600 | 1790 | 1730 | 26 | 40-φ30 | 750 |
1800 | 1990 | 1930 | 26 | 44-φ30 | 750 |
2000 | 2190 | 2130 | 26 | 48-φ30 | 750 |
