西门子驱动模块6SL3120-1TE24-5AA1
6SL3120-1TE24-5AA1SINAMICS SINGLE MOTOR MODULE INPUT: 600 V DC OUTPUT: 3AC 400 V, 45 A INTERNAL AIR COOLING INCL. DRIVE-CLIQ CABLE
变频器需要的通冷风量
(1) PM340模块型的冷却通风量需求，参看表1-7
订货号 | 6SL3210- | 111-0... | 1SE16-0… | 1SE21-8… | 1SE23-8… |
冷却空气需求 | m3/s | 0.005 | 0.009 | 0.038 | 0.022 |
订货号 | 6SL3210- | 1SE26-0… | 1SE31-1… | 1SE31-8… | |
冷却空气需求 | m3/s | 0.039 | 0.094 | 0.117 |
表1-7 PM340模块型的冷却通风量需求
(2) PM340 装置型风冷式的通风量需求，参看表1-8
订货号 | 6SL3310- | 1TE32-1AA3 | 1TE32-6AA3 | 1TE33-1AA3 |
冷却空气需求 | m3/s | 0.17 | 0.23 | 0.36 |
表1-8 PM340 装置型风冷式的通风量需求
(3) PM340装置型水冷式的冷却剂需求，参看表1-9
订货号 | 6SL3315- | 1TE32-1AA3 | 1TE33-1AA3 |
70kPa压降下水的额定体积 | dm3/min | 9 | 12 |
集成热交换器的液体体积 | dm3 | 0.52 | 0.88 |
表1-9 PM340装置型水冷式的冷却剂需求
(4) BLM书本型内部风冷的通风量需求，参看表1-10
订货号 | 6SL3130- | 1TE22-0AA0 | 1TE24-0AA0 | 1TE31-0AA0 |
冷却空气需求 | m3/s | 0.016 | 0.031 | 0.05 |
表1-10 BLM书本型内部风冷的通风量需求
(5) SLM紧凑书本型的通风量需求，参看表1-11
订货号 | 6SL3430- | 6TE21-6AA1 |
冷却空气需求 | m3/s | 0.016 |
表1-11 SLM紧凑书本型的通风量需求
(6)SLM书本型内部/外部风冷的通风量需求，参看表1-12
订货号 | 6SL3130- | 6AE15-0AB1 | 6TE21-6AA3 | 6TE23-6AA3 | 6TE25-5AA3 |
冷却空气需求 | m3/s | 0.008 | 0.016 | 0.031 | 0.044 |
表1-12 SLM书本型内部/外部风冷的通风量需求
(7) ALM书本型内部/外部风冷的通风量需求，参看表1-13
订货号 | 6SL3130- | 7TE21-6AA3 | 7TE23-6AA3 | 7TE25-5AA3 | 7TE28-0AA3 |
冷却空气需求 | m3/s | 0.016 | 0.031 | 0.044 | 0.144 |
表1-13 ALM书本型内部/外部风冷的通风量需求
(8) 紧凑书本型电机模块的通风量需求，参看表1-14
表1-14紧凑书本型电机模块的通风量需求西门子驱动模块6SL3120-1TE24-5AA1
(9) 书本型电机模块的通风量需求，参看表1-15
订货号 | 6SL3120- | 1TE13-0AA3 | 1TE23-0AA3 | 1TE24-5AA3 | 1TE28-5AA3 | 1TE32-0AA4 |
冷却空气需求 | m3/s | 0.008 | 0.016 | 0.031 | 0.044 | 0.144 |
表1-15书本型电机模块的通风量需求

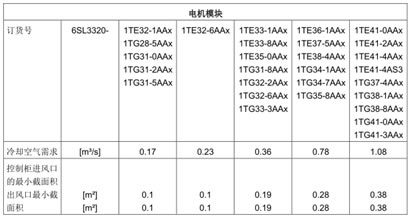

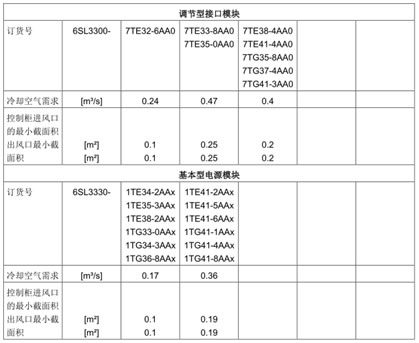

(10) 装置型模块的通风量需求，参看表1-16
西门子S7-300模拟量模板
67 331-7KF02-0AB0西门子模拟量输入模块(8路，多种信号)
67 331-7KB02-0AB0西门子模拟量输入模块(2路，多种信号)
67 331-7NF00-0AB0西门子模拟量输入模块(8路，15位)
67 331-7NF10-0AB0西门子模拟量输入模块(8路，15位)4通道模式
67 331-7HF01-0AB0西门子模拟量输入模块(8路，14位，快速)
67 331-1KF01-0AB0西门子模拟量输入模块(8路, 13位)
67 331-7PF01-0AB0西门子8路模拟量输入,16位,热电阻
67 331-7PF11-0AB0西门子8路模拟量输入,16位,热电偶
67 332-5HD01-0AB0西门子模拟量输出模块(4路)
67 332-5HB01-0AB0西门子模拟输出模块(2路)
67 332-5HF00-0AB0西门子模拟输出模块(8路)
67 332-7ND02-0AB0西门子模拟量输出模块(4路，15位)
67 334-0KE00-0AB0西门子模拟量输入(4路RTD)/模拟量输出（2路）
67 334-0CE01-0AA0西门子模拟量输入(4路)/模拟量输出（2路）
西门子S7-300附件
67 365-0BA01-0AA0西门子IM365接口模块
67 360-3AA01-0AA0西门子IM360接口模块
67 361-3CA01-0AA0西门子IM361接口模块
67 368-3BB01-0AA0西门子连接电缆 (1米)
67 368-3BC51-0AA0西门子连接电缆 (2.5米)
67 368-3BF01-0AA0西门子连接电缆 (5米)
67 368-3CB01-0AA0西门子连接电缆 (10米)
67 390-1AE80-0AA0西门子导轨(480mm)
67 390-1AF30-0AA0西门子导轨(530mm)
67 390-1AJ30-0AA0西门子导轨(830mm)
67 390-1BC00-0AA0西门子导轨(2000mm)
67 392-1AJ00-0AA0西门子20针前连接器
67 392-1AM00-0AA0西门子40针前连接器
67 392-1BM01-0AA0弹簧行连接器
西门子S7-300功能模板
67 350-1AH03-0AE0西门子FM350-1 计数器功能模块
67 350-2AH00-0AE0西门子FM350-2 计数器功能模块
67 351-1AH01-0AE0西门子FM351 定位功能模块
67 352-1AH02-0AE0西门子FM352 电子凸轮控制器+组态包光盘
67 355-0VH10-0AE0西门子FM355C 闭环控制模块
67 355-1VH10-0AE0西门子FM355S 闭环控制系统
67 355-2CH00-0AE0西门子FM355-2C 闭环控制模块
67 355-2SH00-0AE0西门子FM355-2S 闭环控制模块
67 338-C01-0AB0西门子SM338位置输入模块
67 352-5AH00-0AE0西门子FM352-5布尔处理器
67 352-5AH00-7XG0西门子FM352-5功能软件包
西门子通讯模板
67 340-1AH02-0AE0西门子CP340 通讯处理器（RS232）
67 340-1BH02-0AE0西门子CP340 通讯处理器（20mA/TTY）
67 340-1CH02-0AE0西门子CP340 通讯处理器（RS485/RS422）
67 341-1AH01-0AE0西门子CP341 通讯处理器（RS232）
67 341-1BH01-0AE0西门子CP341 通讯处理器（20mA/TTY）
67 341-1CH01-0AE0西门子CP341 通讯处理器（RS485/RS422）
67 870-1AA01-0YA0西门子可装载驱动 MODBUS RTU 主站
67 870-1AB01-0YA0西门子可装载驱动 MODBUS RTU 从站
67 902-1AB00-0AA0西门子RS232电缆 5m
67 902-1AC00-0AA0西门子RS232电缆 10m
67 902-1AD00-0AA0西门子RS232电缆 15m
67 902-2AB00-0AA0西门子20mA/TTY电缆 5m
67 902-2AC00-0AA0西门子20mA/TTY电缆 10m
67 902-2AG00-0AA0西门子20mA/TTY电缆 50m
67 902-3AB00-0AA0西门子RS485/RS422电缆 5m
67 902-3AC00-0AA0西门子RS485/RS422电缆 10m
67 902-3AG00-0AA0西门子RS485/RS422电缆 50m
6GK7 342-5DA02-0XE0西门子CP342-5通讯模块
6GK7 342-5DF00-0XE0西门子CP342-5 光纤通讯模块
6GK7 343-5FA01-0XE0西门子CP343-5通讯模块
6GK7 343-1EX30-0XE0西门子CP343-1 以太网通讯模块
6GK7 343-1EX21-0XE0西门子CP343-1 以太网通讯模块
6GK7 343-1CX00-0XE0西门子CP343-1 以太网通讯模块
6GK7 343-1CX10-0XE0西门子CP343-1 以太网通讯模块
6GK7 343-1GX20-0XE0西门子CP343-1 IT 以太网通讯模块
6GK7 343-1GX21-0XE0西门子CP343-1 IT 以太网通讯模块(支持PROFINET)
6GK7 343-1HX00-0XE0西门子CP343-1PN PROFINET以太网通讯模块
6GK7 343-2AH00-0XA0西门子CP343-2 AS-Interface
67971-1AA00-0AA0 西门子S7-300系列电池
67971-5BB00-0AA0西门子可充电电池
西门子驱动模块6SL3120-1TE24-5AA1
