开放式喷砂机主要由砂缸本体、进气系统、喷砂系统组成，其结构如图所示：

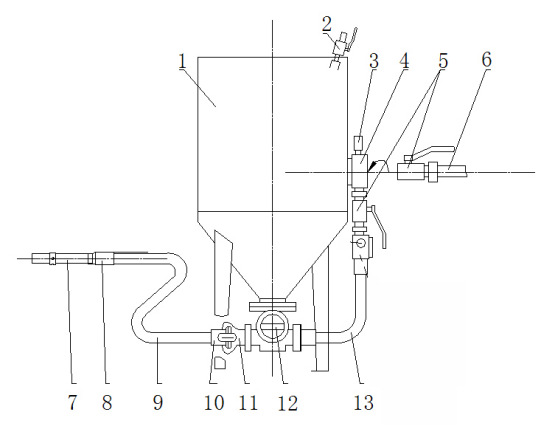

移动开放式喷砂罐设备配置示意图
1．缸体 | 2、球阀 | 3、压力表 | 4、四通 | 5、球阀 |
6、进气接头 | 7、喷砂 | 8、砂接头 | 9、喷砂管 | 10、砂管接头 |
11、砂缸接头 | 12、出砂球阀 | 13、连接管 |
1、 准备
1）将量的磨料（约250kg）从砂罐上端加入，加砂时通过筛网到达砂罐中 避免杂质及大的颗粒进入砂罐中，造成砂阀堵塞。磨料不准加满到加砂孔口处，应低于加砂孔口处100mm。
2）总气源管内径不得小于气源接头
2、作业
1）喷砂工握住喷嘴准备作业。
2）辅助工将气源接通。并将机器上排气阀关闭。
3）辅助工根据喷砂工发出的信号打开进气阀，密封阀自动关闭喷砂机内压力升高，此时，有空气在喷嘴喷出。
4）辅助工打开磨料阀并调好磨料流量。磨料流量不宜过大，在太阳光及其他明亮光源下观察含有磨料的空气流与纯空气流没多大区别。
5）作业结束时，辅助工关闭磨料阀（待砂管内磨料吹净）再关闭进气阀，随即打开排气阀，喷砂机卸压。待空气放净后，才可把喷放下以免喷挥舞伤人。
（如气控喷砂机喷砂工一人操作即可，喷砂作业时打开手边的控制开关开始喷砂，停止操作时也按一下手边的控制开关即可停止出砂）
3、停机
喷砂机需较长时间停机时，机内的磨料应清除干净，以重新使用时因磨料受潮而发生故障。清除磨料的步骤为：1卸掉喷嘴：2将喷砂软管置于一容器内：3磨料阀开启到大限度：4打开进气阀。
喷砂机夜间置于户外时应加盖，露水进入机内。
一、技术参数:
外形尺寸:直径600mm×高1450mm
工作舱尺寸:可在喷砂房内或室外使用
电源要求:(气控型)不需要电源
装砂量:可装384KG金刚砂1125KG钢砂
可喷时间:装满后可喷20-25分钟左右
气源要求:排气量每分钟3.0立方以上【即22KW空压机即可】
工件加工尺寸:无限大，，喷砂罐体带有轮子可以移动。
砂管：外直径50mm×32mm内径，本机标准配10米，可以配5-40米喷砂管（属易损件使用周期为：300-900小时）
二、喷砂机结构和特点：
1、机壳采用8mm冷扎钢板焊接制成，表面喷粉。
2、喷砂机设有1只喷，喷内配有8mm大的碳化硼喷嘴。
3、特点：1）机体下方可调节出砂量的大小，合适的喷砂效果。
2）喷砂上接气控开关，随开随关，方便单人操作。
3）高压型，喷砂，除锈快速，省时省力。
三．机器的安装
1）用空气软管将喷砂机与气源连接。
2）将喷砂软管接到磨料阀出口端的快速接头，且锁定。
3）起动空压机，使表示压力所需的工作压力，空压机置于喷砂机口，以喷砂清理所造成的粉尘被吸入空压机。
4）打开主气阀与排气阀。（手柄与轴线平行）
5）关闭进气阀和磨料阀。
6）将洁净干燥的磨料装入喷砂机桶内。
7）穿戴好喷砂用护用品。
四．操作程序
1）喷砂工握住喷嘴准备工作。
2）辅助工将气源接通。
1）辅助工将机上排气阀关闭。
2）辅助工根据喷砂工发出的信号打开进气阀，锥型密封阀自动将进料口封住，喷砂机内压力升高。此时，有空气从喷嘴流出。
3）辅助工打开磨料桶，并调节好磨料的流量。磨料的流量不宜过大，在太阳或其它明亮的光源下观察，含有磨料的空气流与纯空气流并无多大差别。
4）作业结束时，辅助工关闭进气阀，喷砂机卸压。
五：惠捷除锈移动型开放式标准型号规格：
机器型号 | 外形尺寸 | 工作舱尺寸 | 主要技术参数: | 格 | 保修期限 |
HJ-106Q | 400×1250高 | 0.2立方米 | 简易型,气控型 | 3500元整 | 三年 |
HJ-106Q | 400×1250高 | 0.2立方米 | 高端型电控式 | 4500元整 | 三年 |
HJ-108Q | 600×1450高 | 0.3立方米 | 气控,单型 | 6000元整 | 三年 |
HJ-108Q | 600×1450高 | 0.3立方米 | 高端型电控式 | 6500元整 | 三年 |
HJ-109Q | 800×1550高 | 0.6立方米 | 简易型，球阀 | 8000元整 | 三年 |
HJ-109Q | 800×1550高 | 0.6立方米 | 电控型，电控 | 8600元整 | 三年 |
HJ-109Q | 800×1550高 | 0.6立方米 | 气控,单型 | 9000元整 | 三年 |
HJ-109Q | 800×1550高 | 0.6立方米 | 电控， 双型 | 10000元整 | 三年 |
HJ-1000-2Q | 800×1550高 | 1.0立方米 | 气控,双型 | 11000元整 | 三年 |
HJ-1000-2Q | 1000×1880高 | 1.0立方米 | 电控，双型 | 12000元整 | 三年 |
HJ-1000-1Q | 1000×1880高 | 1.0立方米 | 气控,单型 | 13000元整 | 三年 |
HJ-1000-1Q | 1000×1880高 | 1.0立方米 | 电控，单型 | 14000元整 | 三年 |
HJ-1500-2Q | 1000×2380高 | 1.5立方米 | 气控,双型 | 15500元整 | 三年 |
HJ-1500-2Q | 1000×2380高 | 1.5立方米 | 电控，双型 | 16500元整 | 三年 |
HJ-1800-3Q | 1200×2500高 | 1.8立方米 | 气控，三型 | 17500元整 | 三年 |
HJ-1800-3Q | 1200×2500高 | 1.8立方米 | 电控，三型 | 18500元整 | 三年 |
HJ-2000-4Q | 1500×2260高 | 2.0立方米 | 气控，四型 | 20000元整 | 三年 |
HJ-2000-4Q | 1500×2260高 | 2.0立方米 | 电控，四型 | 22000元整 | 三年 |
六：除锈移动型开放式喷砂机的空气消耗量及清理效率：
喷嘴直径 | 空压机气源 | 压力（MPa） | 清理效率m2/h (Sa3—Sa2) | ||
0.5 | 0.6 | 0.7 | |||
6.5mm | 空气消耗(m3/min) | 1.6 | 1.9 | 2.1 | 6—11 |
磨料消耗(Kg/h) | 170 | 200 | 240 | ||
8mm | 空气消耗(m3/min) | 2.9 | 3.5 | 3.9 | 10—20 |
磨料消耗(Kg/h) | 280 | 340 | 380 | ||
11mm | 空气消耗(m3/min) | 5.4 | 6.5 | 7 腐打砂机型号性能 | 16—30 |
磨料消耗(Kg/h) | 500 | 600 | 680 | ||
七：除锈移动型开放式喷砂机的用砂要求如下：
2 件类型 | 2 石莫砂粒度（mm） | 2 压缩空气压力 |
2 厚3mm以上较大钢铁件 | 2 2.5～3.5 | 2 0.3-0.5 |
2 厚1-3mm的中型钢铁件 | 2 1.0～2.0 | 2 0.2-0.4 |
2 小型薄壁菱钢件 | 2 0.5～1.0 | 2 0.15-0.25 |
2 小型薄壁菱钢件 | 2 0.5～1.0 | 2 0.15-0.25 |
2 厚1mm以下的钢铁板金件、铝合金件 | 2 0.5以下 | 2 0.1-0.15 |
八：移动型开放式除锈喷砂机易损件清单：
喷砂管 | 惠捷机械 | 10米 | 材质 | 寿命 约 | 惠捷格 |
喷砂 | 惠捷机械 | 1支 | 钨钢碳化硼 | 60天 | 200元整 |
气压表 | 惠捷机械 | 1个 | 铝合金 | 360天 | 30元整 |
控制手柄 | 惠捷机械 | 1个 | 铝合金 | 90天 | 120元整 |
速接头 | 惠捷机械 | 2个 | 生铁 | 90天 | 150元整 |
喷砂服装 | 惠捷机械 | 1套 | 帆布 | 60天 | 200元整 |
座 | 惠捷机械 | 1套 | 生铁 | 90天 | 120元整 |
喷砂球阀 | 惠捷机械 | 1套 | 铜 | 90天 | 80元整 |
过滤筛子 | 惠捷机械 | 1把 | 钢丝网 | 60天 | 100元整 |
胶塞 | 惠捷机械 | 1个 | 硅胶 | 60天 | 60元整 |
蘑菇顶 | 惠捷机械 | 1个 | 铁 | 90天 | 200元整 |
密封圈 | 惠捷机械 | 1个 | 硅胶 | 90天 | 100元镇 |
砂阀 | 惠捷机械 | 1个 | 翻砂铸造 | 60天 | 80元整 |
十：移动型开放式除锈喷砂机操作注意事项
1、工作前须穿戴好护用品，不准膀臂工作。
2、储气罐、压力表、阀要定期校验。储气罐每两周排放灰尘，沙罐里的过滤器每月检查。
3、检查通风管及喷砂机门是否密封。工作前五分钟，须开动通风除尘设备，通风除尘设备失效时，禁止喷砂机工作。
4、压缩空气阀要缓慢打开，气压不准过0.8MPa。
5、喷砂粒度应与工作要求相适应，一般在十至二十号之间适用，砂子应保持干燥。
6、喷砂机工作时，禁止无关人员靠近。清扫和调整运转部位时，应停机进行。
7、不准用压缩空气吹身上灰尘或开玩笑。
8、工作完后，通风除尘设备应继续运转五分钟再关闭，以排出室内灰尘，保持场地清洁。
9、发生人身、设备事故，应保护现场，并。
十一：除锈机HJ-108P砂料选择
喷砂机作业除锈用的砂，要求颗粒坚硬、有棱角、干燥、无泥土及其他杂质;以钢砂石英砂为好，粗河砂也可;同时，应考虑砂材运输条件，单价高低，回收能力等因素;筛选前须晒干，存储于棚内、室内，。
除锈方案确定后，砂材可选河砂、石英砂或二者混合。经预喷比较，将石英砂和河砂按1∶1掺和使用除锈效果***好
十二：产量不一原因 :
①：供气量不同：要求在满足喷砂机需要的供气量外还有剩余15%的余量
②：砂料的差异：砂料有两大类 圆角砂与菱角砂 而每种砂料硬度不一 针对不同的产品采用合适的砂料
③:喷砂机的容积与的多少
④：产品结构，拿铁板与护栏来比铁板是平面类喷砂就过，而护栏角较多圆管与方管喷砂比较复杂喷砂不易操作⑤锈渍与油漆的厚度也影响喷砂效率。
十三：售后培训
①．熟悉HJ-108P喷砂机的工作原理。
②．熟悉HJ-108P喷砂机的电气原理。
③．能够熟练操作HJ-108P喷砂机，并熟悉各种技术性能。
④．了解掌握HJ-108P各种部件的拆装更换。
⑤．熟悉HJ-108P喷砂机工作时的技术参数调节设备并排除故障。
⑥．熟记HJ-108P 喷砂机使用注意事项（参见说明书）。
⑦. 掌握HJ-108P 喷砂机喷砂模式使用方法。
⑧. 熟悉HJ-108P喷砂机的日常维护和保养
