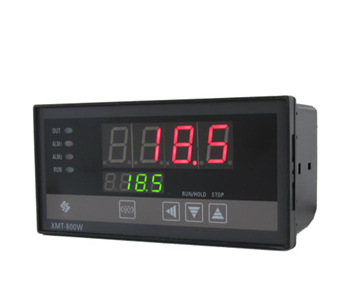

泰州市双华XMT800多功能控制仪 XMTA-800W系列温度仪表

一、XMT-800W多功能控制仪 温控仪表  概述:

仪表由单片机控制，具有热电阻、热电偶、电压、电流等多种信号自由输入，十种报警方式,手动自动切换，主控方式除常规两位式外,在传统PID控制算法基础上，结合模糊控制理论创建了新的人工智能调节PID控制算法，在各种不同的系统上，经仪表自整定的参数大多数能得到满意的控制效果，具有无超调，抗扰动性强等特点,该系列下带附加功能的仪表可与计算机RS232/RS485串口通讯或TTL电平驱动微打定时打印，通讯协议采用国际通用的MODBUSRTU协议，能与PC、PLC或触摸屏联接构成集中控制管理系统。

二 、XMT-800W多功能控制仪 温控仪表  主要技术指标

1  基本误差： ≤±0.5%F.S±1个字，±0.3%F.S±1个字

2  冷端补偿误差：  ≤±2.0℃

3  采样周期：   0.5秒

4  控制周期： 继电器、固态继电器、可控硅过零触发输出与阀位控制时的控制周期为2～120秒可调，其它为2秒。

5  继电器触点输出：AC220V/5A（阻性负载）或AC220V/0.3A(感性负载)

6  驱动可控硅脉冲输出：幅度≥3V，宽度≥50μS的过零或移相触发脉冲（共阴）

7  驱动固态继电器信号输出：驱动电流≥15mA，电压≥12V

8  连续PID调节模拟量输出：0～10mA(负载500±200Ω),   4～20mA(负载250±100Ω),

或 0～5V(负载≥100kΩ),   1～5V(负载≥100kΩ)

9  电源： AC90V～242V（开关电源）, 50/60Hz，或其它特殊定货

10 工作环境：温度0～50.0℃,相对湿度不大于85%的无腐蚀性气体及无强电磁干扰的场所

  XMT□—8  □  □  W  □

1      2   3      4

□1:为外型尺寸---   空: 160×80×120   开孔156×76； A:  96×96×110  开孔92×92； D:  72×72×110  开孔68×68；

                     E:  48×96×110   开孔44×92；  F:  96×48×110   开孔92×44； G: 48×48×100   开孔45×45；

□2:为主控制方式---‘Z’:无主控功能, ‘4’:继电器触点通断式调节；‘5’固态继电器调节；‘6’单相可控硅移相/过零触发

                   调节；‘9’连续PID的标准电流（电压）模拟信号输出调节；‘A’ 三相过零触发调节；

□3:为报警路数---‘空或0’ 无报警； ‘1’有一路报警；‘2’ 有二路报警；报警方式可自由设置

W:信号输入---热电偶、热电阻、0~10MA(需外并500Ω电阻)、4~20mA(需外并250Ω电阻)、0~5v、1~5v信号自由互换

           常用输入信号及测控范围见《五、二设置区参数表》中的Sn输入类型（特殊规格可另订货）

□4:为附加功能---I1： 0～10mA变送电流；I2： 4～20mA变送电流；

           R2：RS232通迅接口；R4：RS485通迅接口;  D:带打印功能;  U24：附加隔离24V电源（25mA）
