无线水位监测系统 JZ-SW

无线水位监测系统/雷达水位监测站、遥测水位站-一体化水位监测站-遥测水位计

无线水位监测系统简介：

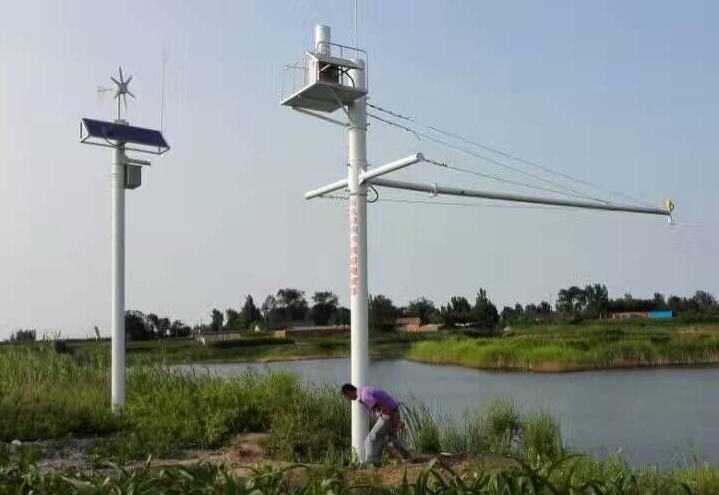

 遥测水位站主要用于监测河渠、水库、地表水位及地下水位等监测，监测数据可通过GPRS/GSM、北斗卫星短信方式传输到监测平台。

1.  无线水位监测系统、主要功能

1.1 水位计任意可选（浮子式水位计、压力式水位计、超声波水位计、雷达式水位计、气泡式水位计等可选），采用增量控制、定时控制两种数据发送出发机制，增量阈值，定时周期可任意配置。

1.2 具有大容量FLASH存储，雨量数据可以存储3年以上。

1.3 具有GPRS/SMS、无线短距等通讯方式。支持多中心工作模式，遥测站可向多达5个中心站发送数据，每个中心可拥有二种通信信道且互为备份。

1.5 支持自报、自报—确认、应答三种数据通信方式，三种通信方式可混合组网。

1.6 支持掉电、休眠、在线三种电源管理模式。

1.7 支持远程唤醒，响应中心命令。在检测站休眠状态下，中心可以随时唤醒终端机进行数据采集、读取任意时段自记数据或修改监测站配置信息等工作。

1.8 如需要可增配雨量传感器。

1.9 如需要课增加北斗卫星通信方式。

2  无线水位监测系统、 技术参数

2.1 遥测终端机RTU参数：

2.1.1  频率范围：885～915Mhz  1710～1755Mhz

2.1.2   占用带宽：＜200Khz

2.1.3   发射功率：33/30dbm ±2db

2.1.4  调制方式：GMSK

2.1.5   发讯方式：定时/定量，唤醒召测

2.1.6   采集接口：并行I/O（TTL），RS-485通讯，双工串行通讯（TTL），无源触点等

2..17   供电电源：12V～24V直流

2.1.8   工作电流：＜0.5mA @6V（休眠），＜12mA @12V（空闲），＜100mA @12V（通信），＜1.5A @12V（峰值）

2.1.9   电源输出：输出电压等于供电电源电压-0.5V，输出电流＜1A。

2.1.10 工作环境：环境温度-10°C ～45°C  （-30°C～+65°C备选），相对湿度＜95%(40℃)。

2.1.11 RTU尺寸重量：外形尺寸（长×宽×高）：220×90×41(mm)，重量：＜250g

（不含天线）。

2.1.12 平均无故障时间（MTBF）：100000h

2.1 无线水位监测系统、遥测终端机RTU参数：

2.1.1  频率范围：885～915Mhz  1710～1755Mhz

2.1.2   占用带宽：＜200Khz

2.1.3   发射功率：33/30dbm ±2db

2.1.4  调制方式：GMSK

2.1.5   发讯方式：定时/定量，唤醒召测

2.1.6   采集接口：并行I/O（TTL），RS-485通讯，双工串行通讯（TTL），无源触点等

2..17   供电电源：12V～24V直流

2.1.8   工作电流：＜0.5mA @6V（休眠），＜12mA @12V（空闲），＜100mA @12V（通信），＜1.5A @12V（峰值）

2.1.9   电源输出：输出电压等于供电电源电压-0.5V，输出电流＜1A。

2.1.10 工作环境：环境温度-10°C ～45°C  （-30°C～+65°C备选），相对湿度＜95%(40℃)。

2.1.11 RTU尺寸重量：外形尺寸（长×宽×高）：220×90×41(mm)，重量：＜250g

（不含天线）。

2.1.12 平均无故障时间（MTBF）：100000h
