| 多参量变送器是一种新型的差压变送器，可显示工作压力、温度、瞬时、累积流量, 可以替代原来的由差压变送器、压力变送器、温度变送器、二次仪表的传统组合。并可对气体、蒸汽进行自动温度压力补偿、实现了现场直接显示标况流量、质量流量的功能，在外接24V电源的情况下， 可以提供电流、频率、485远传输出。并可以使用一个电池工作2-3年，可以与差压类节流装置(V锥、孔板、弯管、喷嘴、文丘里、阿牛巴、威力巴、毕托管、楔形)直接配用，组成一体化V锥流量计、一体化孔板流量计、一体化弯管流量计、一体化喷嘴流量计、一体化文丘里流量计、一体化阿牛巴流量计、一体化威力巴流量计、一体化毕托管流量计、一体化楔形流量计。 |
|
● 适用于所有差压流量传感器
● 可电池供电现场显示无须外接电源工作2-3年
● 全隔离输出超强抗干扰性设计，屏蔽一切干扰
● 可输出脉冲、电流(4-20mA)、485(modbus-rtu)信号
● 自带温度压力传感器
● 气体、蒸汽自动温度压力补偿
● 量程比1:60 1:100 1:200 1:400
● 0.05 级 0.1级 0.2级 0.5级
● 气体可显示温度、压力、工况流量、标况流量等参数
● 蒸汽可显示温度、压力、密度、质量流量等参数
● 可对流量传感器线性进行分段矫正
● 微差压可以测量10Pa-6000Pa
● 用户不需要做任何调试装上即可使用
● 开放平台，可根据用户要求定制算法
● 可靠性高，用户不需做任何维护
● 传感器逐点补偿，温度稳定性高
● 隔爆设计，隔爆等级ExdIICT4
安装注意事项
由于工艺流程的需要，KD9051系列变送器经常安装在工作条件较为恶劣的现场，为了保证其应有的指标，安装时注意以下事项：
1、管道进行扫线时候应关闭取压阀，防止过载或者高温烧坏变送器。
2、变送器应在额定压力、温度范围内工作，不能超过额定压力、温度范围。
3、应尽量安装在温度梯度和温度变化小，无冲击和振动的地方，无气泡。
4、安装位置尽量远离变频器或大功率电机，必要时采取隔离措施，使用屏蔽电源线。

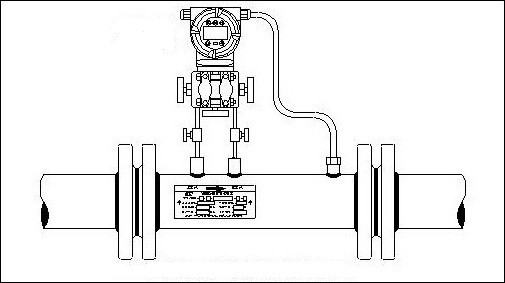

安装示意图
概述
差压变送器的安装注意事项
1.差压变送器与差压源之间导压管的长度应尽或许短，一般在3~50m方案内，其内径不宜小于8mm；导压管应坚持有不小于1:10的倾斜度，即水平方向敷设10m时，其两头高度差为1m。导压管的坡向应满足：当被测介质为气体时，应能使气体中的冷凝胶自动顺着导压管流回技能管道或设备中区，所以差压变送器设备方位高于压源，若在实习设备中做不到这一点，则应在导压管路地点装设液体收集器和排液阀门。当被测介质为液体时，应能使液体中分出的气体之间顺着导压管流回技能管道或设备中去，否则应在导压管路地点装设气体收集器和放气阀门，所以差压变送器设备方位低于取压源。总之，导压管线的斜度和坡向都是要保证在导压管线和差压变送器中，只需单相介质(气相和液相)存在，以保证测量的稳定性和防止发作附加差错。
当被测介质为蒸气时，在导压管路中应设备冷凝容器，以防差压变送器因高温蒸气进入而损坏。冷凝器设备方位，应保证两根导压管中的冷凝液液位长时间坚持在同一水平面上。从冷凝容器至差压变送器的导压管路，应按被测介质为液体时的恳求敷设。
对于有腐蚀性的介质，在导压管路中应设备相应的隔绝设备，以防差压变送器被腐蚀。在被测介质黏度很大、简略堆积或结晶、气相/液相变换温度低、易聚合等情况下，也应选用相应的隔绝设备，以防导压管被堵塞。
2、差压变送器的设备留神事项
运用差压变送器时应留神以下三点：
(1)差压变送器在运用前有必要对其测量方案、零点漂移量、、静压差错等进行复校。
(2)差压变送器设备后，开车之前还需检查各种差压变送器的工作压力、工作温度、测量方案、漂移量等。看是不是和实习情况相符，若有不符的本地，则有必要查明要素并纠正后才调开车。
(3)翻开和停用时，应防止外表承受单向静压。
为了防止运用时单向受压，每台差压变送器应趁便一套三阀组件，一般把它设备在差压变送器的上方，其间阀1和阀3别离为高压和低压切断阀，阀2 为平衡阀。平衡阀2在开表和停表时用以保护差压变送器和便于调零位。在翻开差压变送器时，应先开平衡阀2，然后再翻开阀1和阀3，当阀1和阀3全开后，再关闭阀2。在停用差压变送器时，也应先翻开平衡阀2，然后再别离关闭阀1和阀3.按以上次序翻开或停用差压变送器，可以防止差压变送器承受单向静压而过载；对于有冷凝胶或隔绝液的差压变送器，也可以防止冷凝胶或隔绝液被冲跑。
差压变送器的设备恳求:
⑴将弯管传感器外侧（正压则）引压管导入三阀组接至差压变送器的正压室，将弯管传感器内侧（负压侧）引压管导入三阀组接至差压变送器的负压室
⑵差压变送器在技能管道上的设备方位与被测介质有关，为了获得较好的设备效果，应留神思考下面情况
A防止差压变送器与腐蚀性或过热的被测介质直接触摸
B防止剩余在引压管内堆积，堵塞
C正负压两头引压管的长度应尽量相同
D正负压两头引压管内的液柱压头应坚持平衡
E引压管设备在温度梯度和温度不坚决小的本地
⑶测量液体流量时，差压变送器应设备在被测管道的周围或下面，以便气泡排入管道中
⑷测量气体流量时，差压变送器应设备在被测管道的周围或上面，以便堆集的液体简略流入管道中
⑸测量蒸汽流量时，差压变送器应设备在被测管道的下面，以便冷凝水能布满在引压管中。
应格外留神，测量蒸汽或其它高温介质时，要防止差压变送器接触介质的温度跨越差压变送器运用的极限温度。
差压变送器准确运用：一体化三阀组与差压变送器投入工作时的操作程序：首要，翻开差压变送器上两个排污阀，然后翻开平衡阀，再逐步翻开二个截止阀，将导压管内的空气或污物排除去，关闭二个排污阀，再关闭平衡阀，差压变送器即可投入工作。差压变送器零点在线校验操作程序：先翻开平衡阀，关闭二个截止阀，即可对差压变送器进行零点校验。以罗斯蒙特3051型差压变送器为例介绍差压变送器的调零。松开电子壳体上防爆牌的螺钉，旋转防爆牌，露出零点调度按钮。（留神，有两个按钮，一个为零点调度按钮（zero），另一个为康复默认设置按钮（SPAN），留神挑选零点调度按钮。给差压变送器加压，压力值等于4mA输出对应的压力值。按下零点调度按钮2秒钟，检查输出是不是成为4mA。带有表头的差压变送器会闪现“ZEROPASS”。
差压变送器调零留神事项：
1.零位调整螺钉和量程调整螺钉切勿搞婚、搞错。设备现场切勿进行差压变送器的量程调整；
2.差压变送器调零时正负压室及两头引压管温度有必要相同，假定两头有温差则调整的零点会随时刻发作漂移；
3.若在现场用差压变送器进行正、负搬家补偿，则应在投运运状态下做零位调整。若搬家量过大，则不能再差压变送器上进行搬家补偿。
压差压变送器在往常运用中的留神事项：
1.切勿用高于36V电压加到差压变送器上，致使差压变送器损坏；
2.切勿用硬物碰触膜片，致使隔绝膜片损坏；
3.被测介质不允许结冰，否则将损害传感器元件隔绝膜片，致使差压变送器损坏，必要时需对差压变送器进行温度保护，以防结冰；
4.在测量蒸汽或其他高温介质时，其温度不该跨越差压变送器运用时的极限温度，高于差压变送器运用的极限温度有必要运用散热设备；
5.测量蒸汽或其他高温介质时，应运用散热管，使差压变送器和管道连在一起，并运用管道上的压力传至变压器。当被测介质为水蒸气时，散热管中要写入恰当的水，以防过热蒸汽直接与差压变送器接触，损坏传感器；
6.在压力传输过程中，应留神以下几点，a.差压变送器与散热管联接处，切勿漏气;b.开始运用前，假定阀门是关闭的，则运用时，应当非常留神、缓慢地翻开阀门，防止被测介质直接冲击传感器膜片，然后损坏传感器膜片；c.管路中有必要坚持疏通，管道中的堆积物会弹出，并损坏传感器膜片。
