- 企业类型:制造商
- 新旧程度:全新
- 原产地:扬州
- 控制方式:开关型
- 电压:AC380V

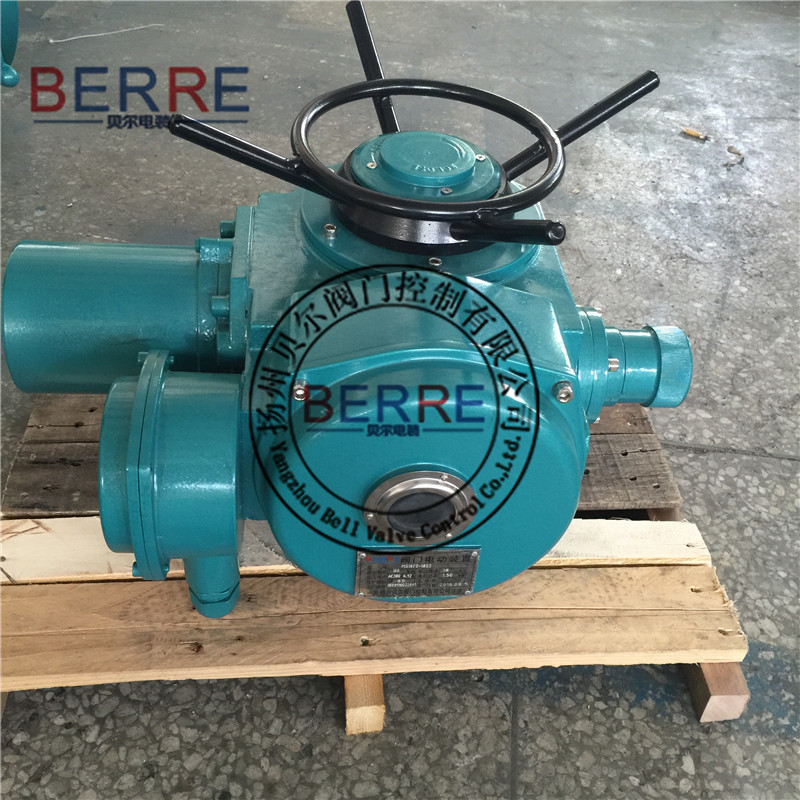

一、DZW户外开关分体式电动执行器产品展示
二、DZW户外开关分体式电动执行器概述
阀门电动装置是电动阀门的驱动装置,很方便地与阀门配套使用,适用于控制阀门的开启、 关闭、现场控制和远控操作调节、总线控制等,是阀门和风门集控和自动控制必不可少的驱动装置。 适用于闸阀、截止阀、节流阀、隔膜阀、柱塞阀、水闸门等,配上减速蜗轮后也可适用于球阀、蝶阀、 风门等90度回转型的阀门。该产品具有功能全面、控制系统先进、性能可靠、使用维护方便、体积小 等特点,在电力、钢铁、石化、冶金、水处理、造纸等行业中得到广泛好评和应用。
三、DZW户外开关分体式电动执行器参数规格
型号规格 | 公称转矩(N,m) | 公称推力(KN) | 阀杆直径(mm) | 转圈数(圈) | 手动速比 | 输出转速(r/min) | 电机功率(KW) | 参考重量(Kg) |
Z5 | 50 | 20 | 28 | 60 | 1::1 | 12 | 0.12 | 28 |
Z10 | 100 | 40 | 28 | 60 | 1::1 | 18\24\36 | 0.25\0.37 | 45 |
Z15 | 150 | 18\24\36 | 0.37\0.55 | 50 | ||||
Z20 | 200 | 100 | 40 | 60 | 1::1 | 18\24 | 0.37\0.55 | 55 |
Z30 | 300 | 18\24 | 0.55\0.75 | 58 | ||||
Z45 | 450 | 150 | 48 | 120 | 1::1(20::1) | 24\36 | 1.1\1.5 | 110 |
Z60 | 600 | 24\36 | 1.5\2.2 | 120 | ||||
Z90 | 900 | 200 | 60 | 120 | 1::1(25::1) | 24\36 | 2.2\3 | 139 |
Z120 | 1200 | 24\36 | 3\4 | 142 | ||||
Z180 | 1800 | 325 | 70 | 150 | 22.5::1 | 18\24 | 4\5.5 | 250 |
Z250 | 2500 | 18\24 | 5.5\7.5 | 255 | ||||
Z350 | 3500 | 700 | 150 | 20::1 | 18\24 | 7.5\10 | 330 | |
Z500 | 5000 | 80 | 18\24 | 10\15 | 350 |
四、DZW户外开关分体式电动执行器产品特点
1.该装置防尘、防雨、防轻腐蚀、其防护等级为IP55(特殊订货IP65、IP67)。
2.转矩控制机构动作可靠、调节方便、转矩重复高。
3.开向和关向可配装2至4只微动开关(特殊订货)。
4.采用阀门电动装置三相异步电机,起动转矩大、转动惯性小、使用寿命长等特点,F级绝缘。
5.工作制为短时10分钟(特殊订货30分钟)。
6.配有机械式(常规型)或液晶(常规型无)阀位指示器,可直观知道阀门的开度大小。
7.采用半自动手-电动切换机构,手动时需要切换手柄,电动时自动复位,结构简单、工作可靠、操作轻便。在断电情况下依然可以用手动功能来完成阀门的开启、关闭或调节。
8.有行程限位和过力矩限位等双重保护,保障了驱动装置和阀门的使用安全。
9.供电电源:常规为380V(±10%),50Hz(特殊订货三相660V、415V、单相220V、60Hz).
10.防爆标志:ExdIIBT4(常规型不防爆)。
11.环境相对湿度:≤95%(25℃时)。
12.环境温度:-20~+60℃(特殊订货-40~+100℃)。
