- 价格:电联
- 测量范围:0-100%
- 测量对象:可燃有毒气体
- 测量精度:3%FS
- 响应时间:≤30s
- 工作温度:4W/路
- 电压:220v
- 分辨率:数字、光柱同步液晶显示
- 尺寸:380*370*100(5路)
- 重量:1A接点输出(常开)或AC220V输出
- 电源:AC220V±15%50Hz

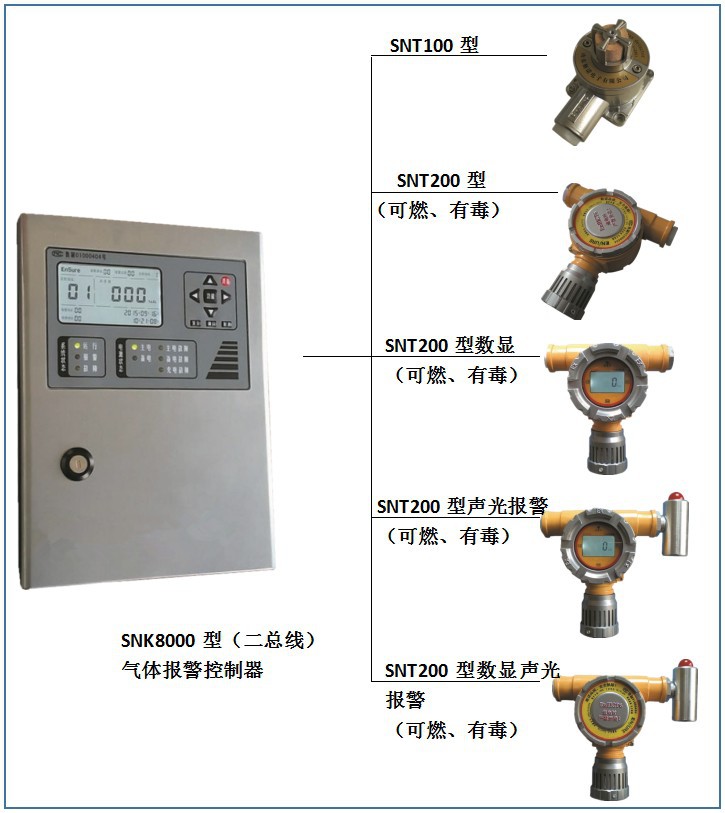

★该产品是严格按照GB16808-2008《可燃气体报警控制器》设计而成。由于采用RS485总线结构形式,所以该系统的特点是信号传输距离远,安装方便,节省性投资,特别适合控制范围比较大的应用场合;由于采用数字量传输,所以该系统工作稳定、可靠,抗干扰性强,是燃气报警系统更新换代的理想产品。

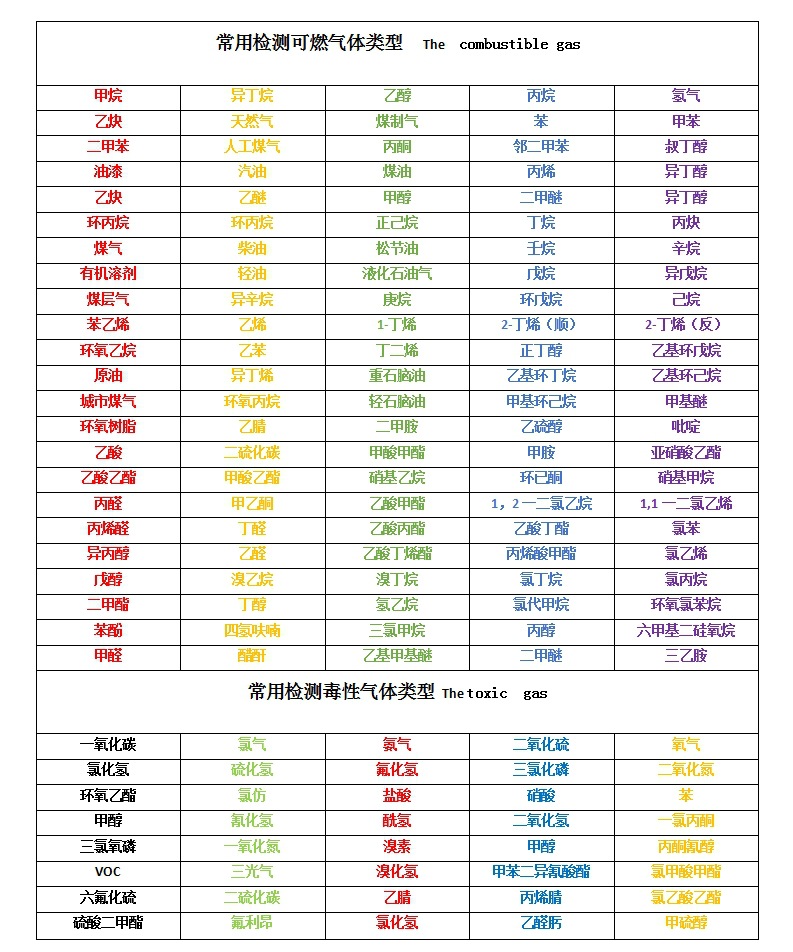

★该仪器可广泛应用于石油化工、人工煤气、冶金、钢铁、炼焦、电力等存在可燃或一氧化碳的各个行业,是保证财产和人身安全的理想监测仪器。

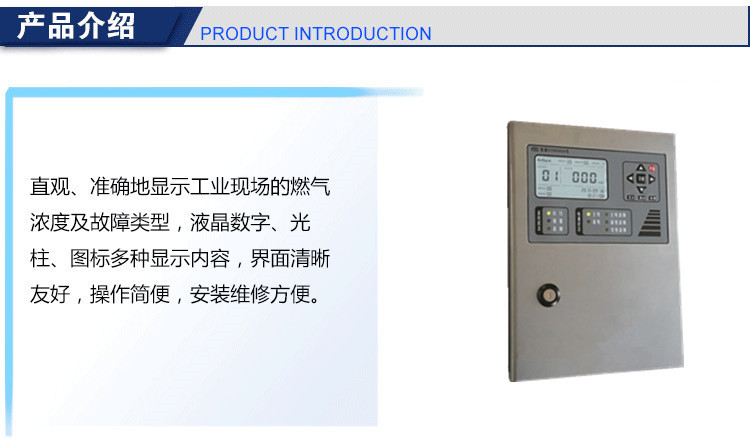

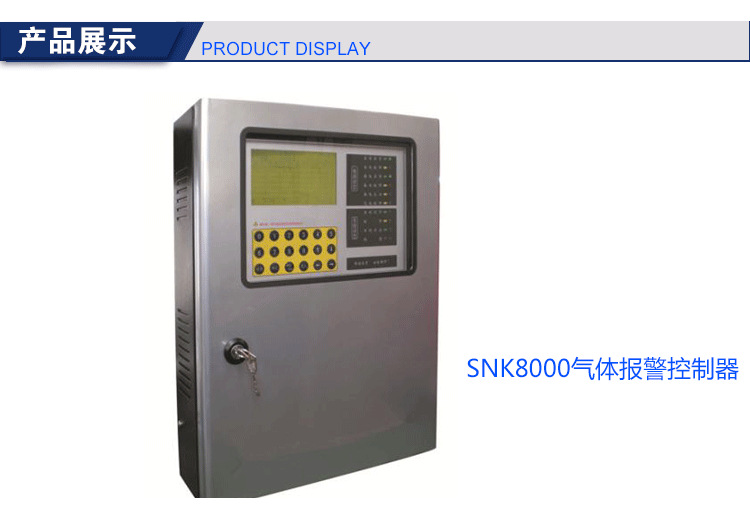

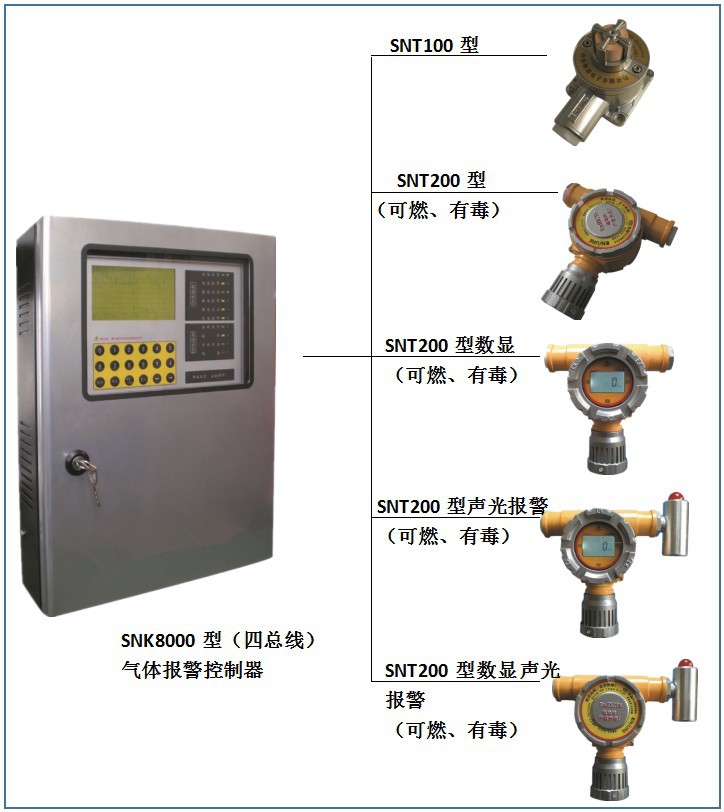

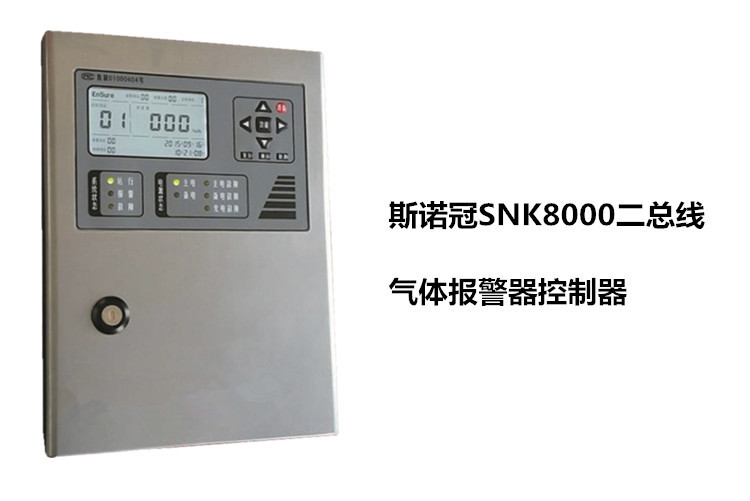

SNK8000型气体报警控制器直观、准确地显示工业现场的气体浓度及各单元模块的故障类型。具有节点自动搜索、软件调零、软件标定、报警点设置功能。
★报警方式: 声光报警
★显示方式: 数字、光柱同步液晶显示
★里程:0-1000ppm
★相应时间:65dB
★电源:AC220V±15% 50Hz
★功耗:4W/路
★报警输出:1A接点输出(常开)或AC220V输出
★使用环境:温度:-10℃~50℃ 湿度:≤93RH★外形尺寸:380*150*100(2路)380*250*100(4路)380*370*100(5路)
●界面清晰友好,操作简便。
●直观、准确地显示工业现场的燃气浓度及故障类型。
●具有设备故障、报警、声光指示功能。
●具有自检、自诊断功能。
●具有故障、报警记忆和查阅功能。
●设有密码,防止误操作。
●具有主、备电转换及欠压保护功能。
●可手动控制接点输出。
●具有日历显示及设置功能。
●接、输出4-20mA标准信号功能

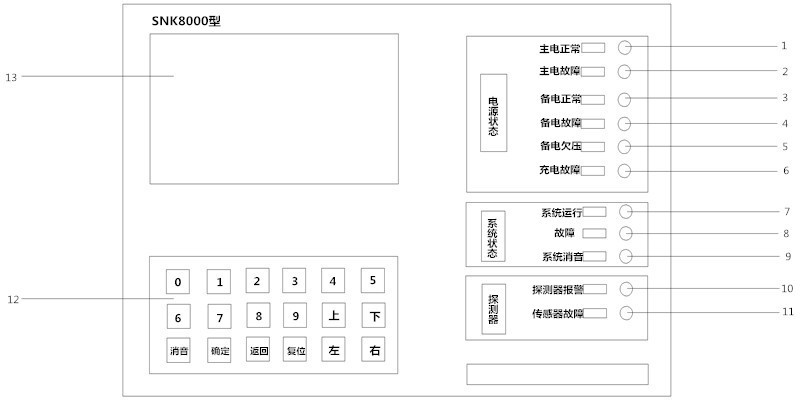

(一)盘面的布置
(二)控制器/其附带模块的安装

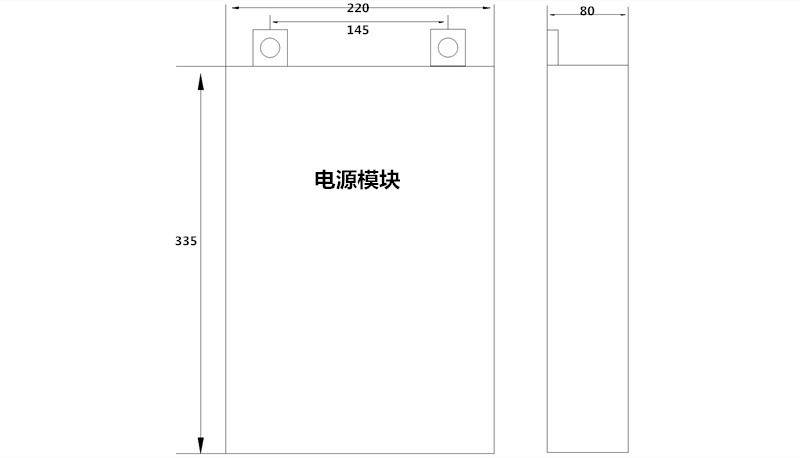

★电源模块为探测器提供DC24V电源,当控制器所连接探测器多于一定数量超出自身供电能力时,须由该模块为超出部分的探测器供电。

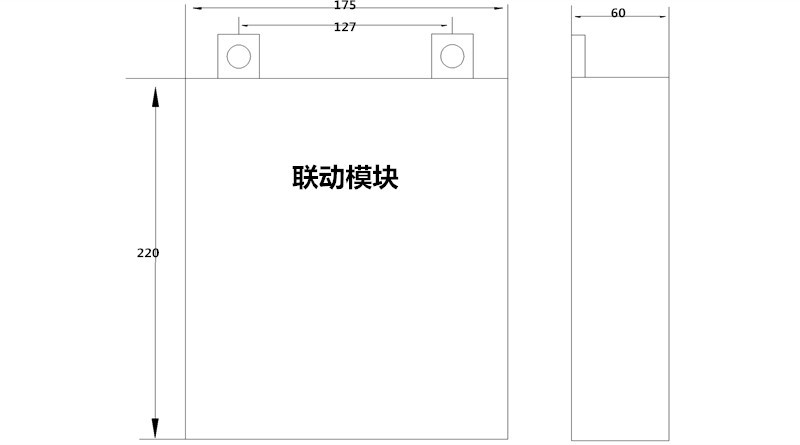

★联动模块提供控制器自身联动输出数量不能满足用户要求,而需额外增加联动输出数量的仪器。

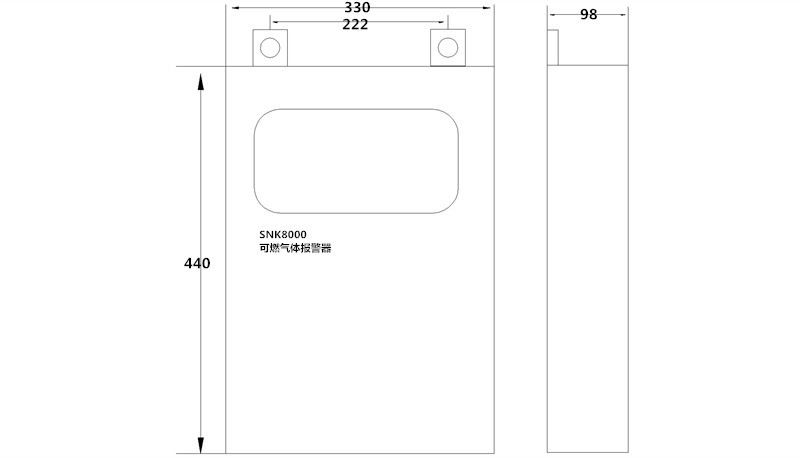

★两模块均为用户选用产品 A.控制器安装方法(两模块同下)
1、用两个M8膨胀螺丝紧固在平整的垂直墙壁上。
3、把仪器固定在膨胀螺丝上,固定后仪器不能出现明显的倾斜。

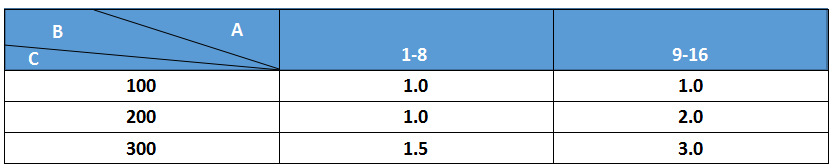

B.探测器和控制器、探测器和电源模块间的供电电源线径与传输距离和所带探测器个数对应关系表
A.控制器或电源模块所带探测器个数 B.供电电源线线径(mm2) C.控制器或电源模块与探测器间的传输距离(m) 表中线径是假设所有探测器都连接到远端计算所得 线径也可通过计算所得:根据电缆线的电阻率和探测器功耗计算,只有保证所得探测器都工作在18V-30V电压之间即可。(传输距离超过300m时,可通过此方式得出所需线径) 信号线采用0.75mm2以上的双绞屏蔽线,远通讯距离为1200m.
附:铜的电阻率ρ为;0.0175Ωmm2/m,线阻计算公式为R=ρ*L/S(R为线阻,L为线长,S为线径) 注意:该控制器多可自带18个探测器,每多带18个探测器需要安装一个电源模块,电源模块应安装在所带探测器较为集中的位置!

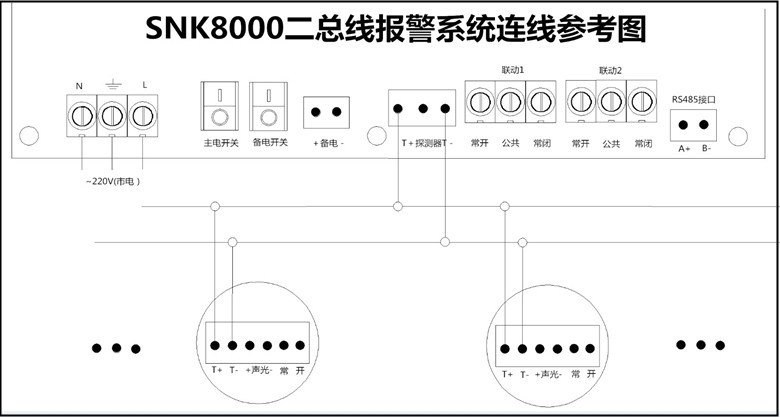

(三)输出和布线
接线板端子说明:
端子NO、COM、NC端子分别是一组报警联动输出接点的常开、公共、常闭端(本仪器自带4组联动输出)。
虚线内为电源模块和联动模块连线参考图。
