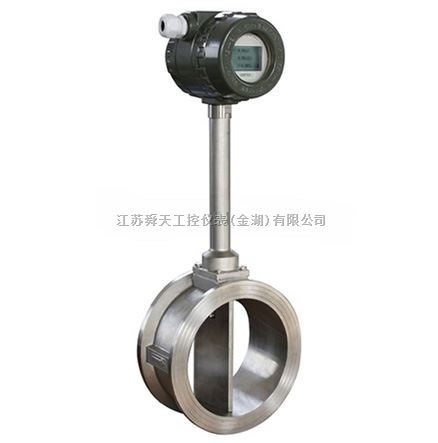

STGK-LUGB液体涡街流量计产品介绍：液体涡街流量计是以全新的设计理念，将温度、压力、流量信号集于一体，通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量，从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能一体化的设计理念，因此，LUGB温压补偿智能型涡街具有结构紧凑、安装使用维护方便的特点。二、液体涡街流量计功能特点● 表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。● 全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。● 全新的数字滤波和修正功能使流量测量更加精准可靠。● 电池供电型无需外接电源既可连续工作两年以上。● 全新点阵汉字液晶显示，使用操作更方便。三、液体涡街流量计技术参数测量介质： 液体、气体、蒸汽介质粘度： 小于10cp介质温度： -50℃——+400℃本体材料： 1Cr18Ni9Ti(其他材料协议供货)传感器密封： 石墨垫片（特殊根据要求）环境温度： -30℃——+80℃（特殊根据要求）公称直径：管道式：DN15——DN300；插入式：DN200-2000mm测量：液体:测量值的±0.5%（特殊）气体：测量值的±0.5%量程比： 10：1压力等级： PN25，PN40（高压可特殊制造）连接方式：夹持式 DN15—DN300法兰式 DN15--DN300。插入式 DN200-DN2000防爆形式：隔爆型 Ex dⅡBT4-T6本安型 Ex iaⅡCT4-T6防护等级： IP67转换器壳体： 压铸铝,上漆供电电压： 12——36VDC或3.6V电池输出信号: 两线制4--20mA电流输出现场显示： 可编程设定显示瞬时流量、累积流量通讯方式： RS485通迅口径及流量范围选型对照表
| DN（mm) | 液体 | 气体 | 蒸汽 |
| 20 | 0.8-10 | 5-40 | 8-80 |
| 25 | 1-12 | 7.2-60 | 10-120 |
| 32 | 1.5-20 | 12-100 | 15-200 |
| 40 | 2-30 | 18-150 | 20-300 |
| 50 | 3-50 | 30-300 | 30-450 |
| 65 | 6-80 | 50-420 | 60-800 |
| 80 | 10-130 | 70-600 | 100-1300 |
| 100 | 20-200 | 120-1000 | 200-2000 |
| 125 | 30-300 | 180-1500 | 300-3000 |
| 150 | 45-450 | 240-2000 | 450-4500 |
| 200 | 90-900 | 480-4000 | 900-9000 |
| 250 | 120-1200 | 700-8000 | 1200-12000 |
| 300 | 180-2000 | 900-10000 | 1600-16000 |
涡街流量计的安装要求涡街流量计有许多种结构形式，安装、维修人员需要了解所装仪表的具体结构、特点以及流量信号的转换，了解信号传输过程中的各个环节，按产品说明书进行安装，以确保流量计的测量。1、合理选择安装场所和环境避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀环境等，同时要考虑安装维修方便。2、上下游必须有足够的直管段若传感器安装点的上游有大于>15。渐缩管，则：上游直管段≥15D，下游直管段≥5D
