- 环保类别：无铅环保型
- 产品主要用途：普通/民用电子信息产品
- 功率分类：小功率（＜1W）
- 精度类别：普通型
- 外形结构特征：片状型
- 引出线类型：无引出线
- 包装形式：卷带编带包装
一. 贴片电阻简述
片式固定电阻器，从Chip Fixed Resistor直接翻译过来的，俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上制成的电阻器。耐潮湿， 高温， 温度系数小。
二. 贴片电阻的特性
·体积小，重量轻；
·适应再流焊与波峰焊；
·电性能稳定，可靠性高；
·装配成本低，并与自动装贴设备匹配；
·机械强度高、高频特性优越。
三. 高精密贴片电阻 - AR 系列的特性与用途
－ 超精密性 ±0.01% ~ ±1%
－ TaN 和 NiCr 真空溅镀
－ 温度系数只有 ±5PPM/°C ~ ±50PPM/°C
－ Wide R-Value range
－ Products with Pb-free Terminations Meet RoHS Requirments
常应用于
－ 医疗设备
－ 精密量测仪器
－ 电子通讯，转换器，印表机
－ Automatic Equipment Controller
－ Communication Device, Cell phone, GPS, PDA
－ 一般消费性产品
四. 贴片电阻封装与尺寸
封装与尺寸表
英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) a(mm) b(mm)
.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05
.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10
.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20
.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20
.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20
.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20
.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20
.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20
.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20
注：贴片网络电阻 RCN 系列是在真空中溅镀上一层合金电阻膜于陶瓷基板上，加玻璃材保护层及三层电镀而成，可靠度高，外观尺寸均匀，且具有温度系数与阻值公差小的特性。
为什么要选择美隆电子作为主供应商 ？！
深圳市美隆电子有限公司成立于90年代，经过十几年的发展，现已壮大成为具有自主创新、开发设计、生产销售和培训服务的生产SUPEROHM贴片电阻和SUPERCAP贴片电容的企业。公司凭借其产品的权威性和多年累积的技术经验，赢得了元器件市场的高度赞誉。产品远销三十多个国家和地区，广泛应用于移动通信、程控交换机、计算机、家用电器、电动玩具等领域。
公司拥有成熟的产品无铅化技术，健全的质量体系，从设计、生产至发货的每一个环节都严格遵从各项标准，以确保产品的精密性和耐用性。所有产品均符合欧盟ROHS环保指令，先后通过了ISO9001质量管理、ISO14001环境管理体系和SGS环保体系。深受各个领域用户的好评，行业内视为品牌企业。
目前合作的伙伴：

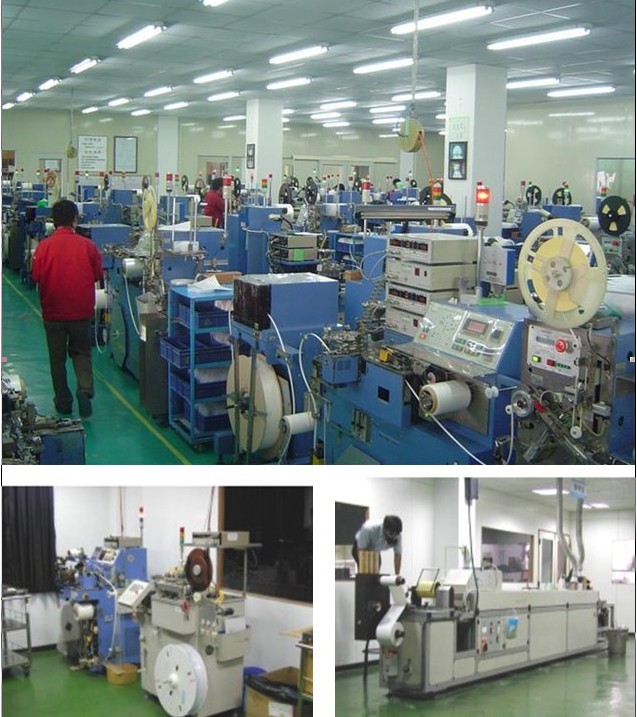

公司拥有先进的设备：

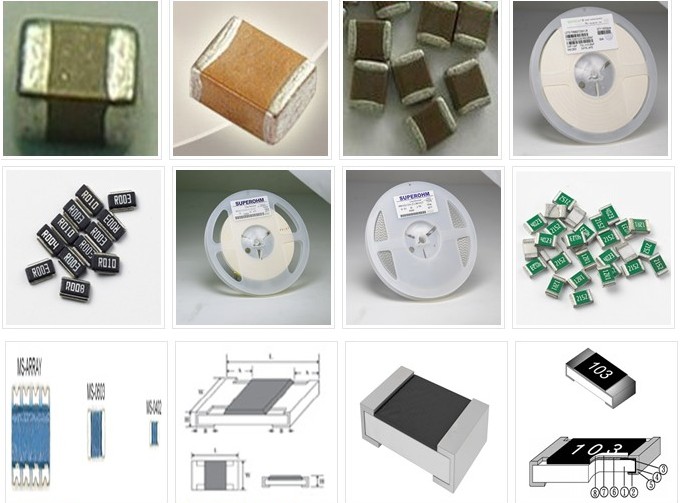

【更多产品展示】
顾客购买须知:
1．全部原装现货，无需货期，质量100%保证，收到货后如质量有问题可以退换
2．本店不承担除货品以外的任何费用，包括运费，发票，换货费.
3．所有价格为单一商品的价格，不含任何费用，运费本公司收取费用，多补少不退，请注意。
4．本公司所有业务根据业务金额和提交时间按顺序排单发货，遇法定假日顺延，具体视公司业务繁忙情况而定，不提供加急业务费，由本公司发货部统筹安排。
5．购买元件需看清封装形式，体积，型号，如因个人问题买错型号，一经售出概不退换，谢谢合作
6．本公司运输快递可以由客户选择但我们的原则是只用的不用便宜的.
