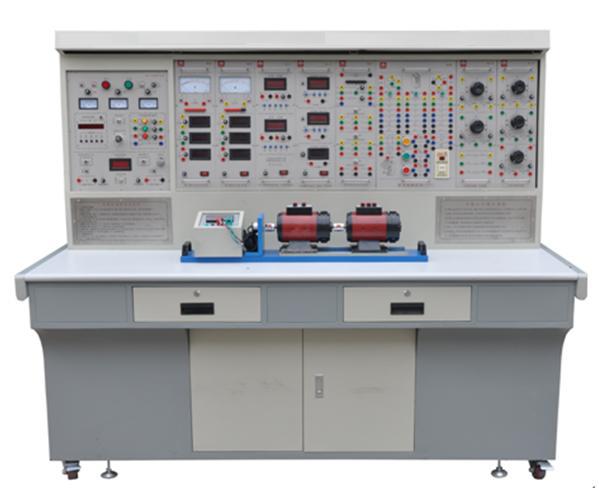

HKDQ-12D型电机及电气技术实验装置
一、概述
“HKDQ-12D型电机及电气技术实验装置”是由本公司设计的新颖综合实验装置，综合了目前我国高等院校“电机学”、“电机与拖动”、“控制微电机”、“电机控制”、“继电接触控制”、“可编程控制器技术”及“工厂电气控制”等课程实验大纲的要求。适用于高等院校现有的电机、电气技术实验设备的更新改造，同时也为中等学校、职业技术学院等新建或扩建实验室，开设实验课提供了理想的实验设备，为教师或研究生开发新实验或进行科学研究工作提供良好的实验条件。
二、特点
1、综合 本装置综合了目前国内各类院校电机及电气类课程的实验项目。
2、适应 能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与可根据教学的进程作地结合。装置采用组件式结构，更换便捷，如需要扩展功能或开发新实验，添加部件即可，淘汰。
3、整套 从仪器仪表、电源、电机及其它实验部件到实验连接导线等均配套，配套部件的性能、规格等均密切结合实验的需要进行配置。
4、直观 各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。
5、科学 装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源；实验噪声小，整齐美观，实验环境；电气控制实验，内容丰富，设计合理，除了加深理论知识外，还为学生走向社会打下良好的基础；测量仪表采用指针式（带量程告警等）、数模双显、数字式、智能化及人机对话等相结合，密切结合教学实验需要进行配置，使装置测量手段现代化；设有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。
6、开放 控制屏供电隔离（浮地设计），并设有内、外电压型漏电保护装置和电流型漏电保护装置，操作者的；各电源输出均有监示及短路保护等功能，使用方便；各测量仪表均有保护功能。整套装置经过精心设计，加上的元器件质量及工艺作为保障，产品性能优良，这些均为开放性实验了条件，有利于学生分析问题和解决问题的能力。
三、技术性能
1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜1.5KVA
4、重 量： 480Kg
5、外形尺寸：187×73×4000px3
四、实验项目
1.直流电机实验
(1)认识实验
(2)直流发电机
(3)直流并励电动机
(4)直流电动机转动惯量测试
2.变压器实验
(1)单相变压器
(2)三相变压器
(3)三变压器的联接组和不对称短路
(4)单相变压器的并联运行
3.异步电机实验
(1)三相鼠笼异步电动机的工作特性
(2)三相异步电动机的起动与调速
(3)三相鼠笼式异步电动机转子转动惯量的测试
4.电动机机械特性的测定
(1)直流他励电动机在各种运转状态下的机械特性
(2)三相异步电动机在各种运行状态下的机械特性
(3)三相异步电机M-S曲线的测绘
5继电接触控制（工厂电气控制）实验
(1)三相异步电动机点动和自锁的控制线路
(2)三相异步电动机正反转的控制线路
(3)三相鼠笼异步电动机降压起动的控制线路
(4)三相线绕式异步电动机起动的控制线路
(5)三相异步电动机能耗制动的控制线路
