变频稳压供水设备

变频稳压供水设备，操控便捷，得心应手

变频稳压供水设备的分类

1) 变频稳压供水设备按供水方式分：

(1)恒压变量供水系统：水泵的出口压力始终保持一个恒定值，设备的供水量可随用户用水量的需求而变化。

(2)变压变量供水系统：系统的控制压力检测点设在用户给水系统的末端，用此测定压力来控制水泵运行的转速，此时水泵的出口压力是变化的，用户的用水量也是变化的。

2) 变频稳压供水设备按控制方式分：

(1)微机控制型：控制由单片机组成。

(2)PLC控制型：控制由可编程序控制器组成。

3) 变频稳压供水设备按水泵台数分：

(1)单台式：控制一台水泵调速运行，另一台泵备用，两台交替使用。

(2)多台并联式：控制一台水泵变频调速运行，多台工频运行。还可按结构形式和系统用途等方面分类。

变频稳压供水设备组成

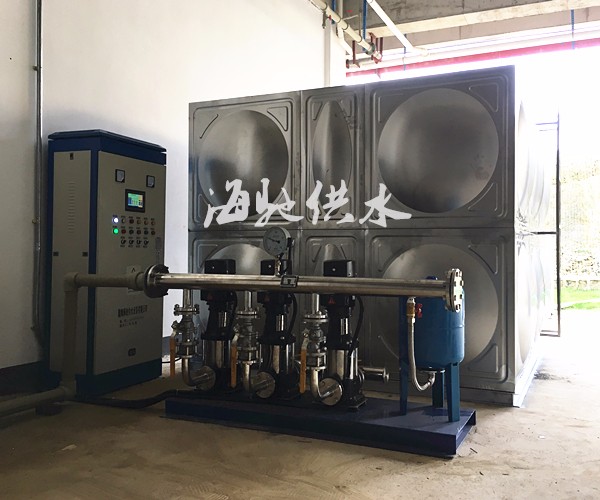

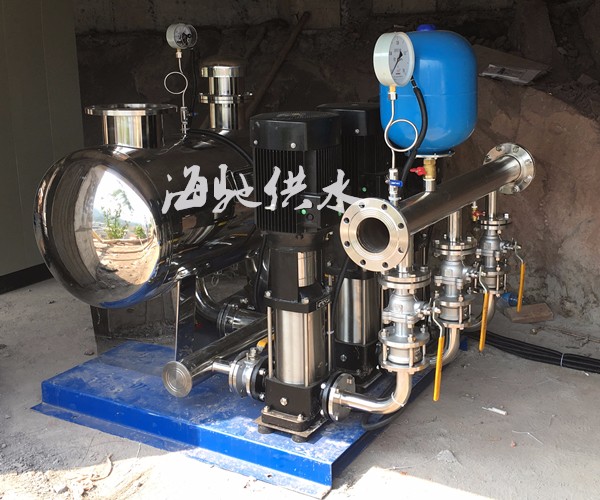

   变频稳压供水设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成，能始终维持压力表压力(即用户管网水压)等于用户设定值。可用于一般生活或生产供水。供水系统组成方式有：

1、变频稳压供水设备与市政管网并网恒压供水，在供水压力可满足需要时，自动停运全部水泵。否则，恒压供水设备起动，增大压力满足用水要求。

2、变频稳压供水设备附加小泵或气压罐，为完全消除小流量或零流量供水电耗，可增加辅助小泵或辅助气压罐，当供水压力低时，自动停运主泵，使小泵或气压罐运行。

变频稳压供水设备服务项目

1、如有需求，提供“服务到家”的安装调试。

2、当顾客有需要时，准确、及时、热心的为顾客提供产品说明书、价格表、报价单等有关非保密性技术资料，急需时用特快专递传送。

3、协助顾客选型，解答顾客咨询，介绍产品特点。

4、及时、准确的向顾客提供足量的备品备件。

5、当顾客有要求时，为顾客提供技术培训，针对客户的实际情况，制定培训计划。

6、凡接收或答应顾客的事项，均应给予以处理回音;并实行首问负责制的责任模式。

7、随机带齐文件，现场指导操作，派员维修故障。

8、对在顾客中收集来的市场动态、质量信息、技术信息等均应进行认真分析、处理。

变频稳压供水设备原理：

变频稳压供水设备采用变频供水。利用密封罐体，利用罐内高压气水压力达到供水目的。具体工作顺序是由水泵将水通过逆止阀压入罐体，使罐内气体受到压缩，压力逐渐增大。当压力达到上电接点压力表通过控制柜使泵机自动停止。设备中的水压高于外界管网压力，自动送水至供水管网。当罐体内水位下降，罐内气体膨涨压力减小到的下限位置时，电接点压力表通过控制柜使水泵重新启动。如此反复，使设备不停供水。当罐内气体不足时，补气阀可自动补气。

变频稳压供水设备供水方式具有以下几点优势：

1、单幢建筑流量确定

(1)系统无高位水箱时，设计水量应按设计秒流量确定;(2)系统有高位水箱时，设计水量应按时流量确定。

2、居住小区规模小于3000人时：1、小区建筑物全部采用室外

管网直接供水时，设计水量应按建筑物的生活用水设计秒流量确定;2小区建筑物全部采用高位水箱供水时，设计水量应按建筑物的生活用水小时流量确定;3、小区建筑物既有室外管网直接供水，又有高位水箱供水时，应按本条第1、和2计算流量后，将两者叠加作为设计增压水量。

变频稳压供水设备管路的布置与安装：
设备相连的各管路及管路附件在安装布置时要注意以下几点：
* 水泵与管路及管路附件间的安装连接尽量采用可挠性橡胶接头(避震喉)。
* 水泵出水管路上须安装如下附件，从水泵出水口开始顺流向的次序为锥管(有的型号水尖不需装)、可挠性橡胶接头、止回阀、闸阀
* 在水平出水管路的闸阀后面与系统贯通部安装压力传感器或压力控制器。
* 吸水管严禁漏气，要设法使吸水管向水池方向有1/50～1/100的坡度。

变频稳压供水设备清洗及保养：

  清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦)进行装配，但不得长时间搁置，否则会生锈、被灰尘污染新零件在装配前也需清洗干净使用润滑脂润滑。润滑脂应与球阀金属产品原材料、橡胶件、塑料件及工作介质均相容。工作介质为燃气时，可用例如特221 润滑脂。在密封件设备安装槽的表面上涂一薄层润滑脂，在橡胶密封件上涂一薄层润滑脂，阀杆的密封面及摩擦面上涂一薄层润滑脂装配时应不允许有金属碎屑、纤维、油脂(规定使用的除外)灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔选型条件：通径DN50，碳钢材质，通断主要功能。

变频稳压供水设备的技术条件

1)、电源可靠，应为双电源或双回路供电方式。具有电源适应性，设备输入电压波动和控制器输入电压波动不超过额定电压±10%时，应能正常工作。

2)、设备应具有自动调节水泵转速和软启动的功能。定压给水时，设定压力与实际压力差不得超过0.01MPa;变压给水时，给水系统工作压力应按管道工作特性曲线改变。

3)、设备应具有水池水位“报”及水泵控制功能，超过水位时“报”，降至水位时“报”及停机，恢复到启泵水位时，自动启动。

4)、设备应有观察设定压力和实际压力显示、水泵供电频率显示以及观察故障显示的窗口。

5)、设备应有对各类故障进行自检、报，对可恢复的故障应能自动或手动消，恢复正常运行。

6)、设备应有过载、短路、过压、缺相、欠压、过热等的保护功能。

7)、设备的环境要求：

1) 温度：5～40℃。

2 相对湿度：温度20℃时，不大于90%。

3海拔高度：不应超过1000m。

4设备安装的地点，应无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽。

破坏绝缘的气体或蒸汽。

8)、电控柜的设置要求：

1柜底应高出地面0.1m。

2柜顶距屋顶(板顶)的距离不小于1.0m。

3柜后壁距墙面应有0.8m 的通道。

9)、管路系统应在处设泄水装置。

10)、要选用符合行业标准的产品，选择整机经过鉴定(评估)型式检验的产品。
