- 企业类型：制造商
- 新旧程度：全新
- 原产地：河北沧州
- 专用砝码重量：300g
- 净重：≈1.65kg

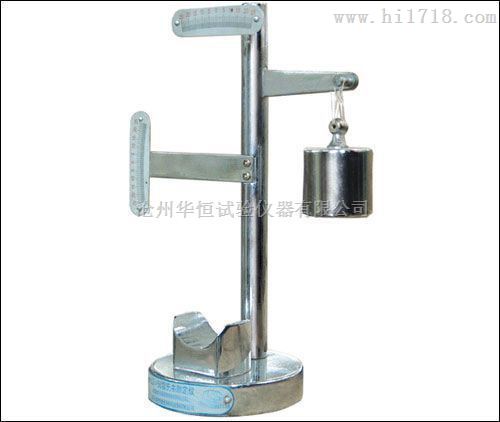

LD-50水泥雷氏夹测定仪产品符合GB／T1346、ISO9597标准要求。用于硅酸盐、普通水泥、矿渣水泥、火山灰水泥、粉煤灰水泥以及指定采用GB1346-89<水泥标准稠度用水量、凝固时间、安全性检验方法》的其它品种水泥，由游离氧化钙造成的体积安全性的测试。检验雷氏夹弹性要求，测定将标准稠度的水泥净浆填满雷氏夹环模中经养护及沸煮一定时间后的膨胀值。
水泥雷氏夹测定仪主要技术参数：
1、专用砝码重量： 300g 2、量值刻度板小刻距： 0.5mm 3、净重：≈1.65kg

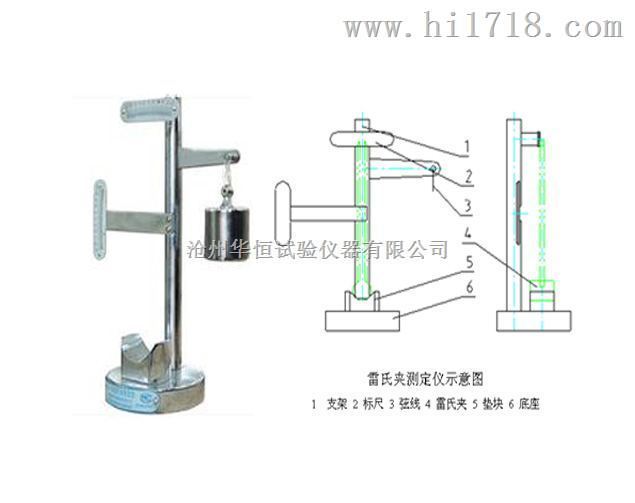

雷氏夹测定仪使用雷氏夹弹性要求试验 将测定仪上的弦线固定于雷氏夹一指针根部，另一指针根部挂上300g砝码，在左侧标尺上读数。
膨胀值测定 将沸煮箱中取出的带试件的雷氏夹放于垫块上，指针朝上，放平后在上端标尺读数。然后根据GB1346-89计算膨胀值。
水泥雷氏夹测定仪保养
定期检查左臂架与支架杆的垂直度和各紧固件是否松动。
垫块上不得有锈斑污垢等物。
用完后除标尺涂防锈油并妥善保管，避免生锈和碰伤。
水泥雷氏夹测定仪
1、将玻璃板和雷氏夹内侧涂一层机油,以标准稠度用水量加水，按与标准稠度用水量测定相同的方法制成标准稠度净浆；
2、将预先准备的雷氏夹放在玻璃板上，立即将净浆装满试模。装模时用一只手扶持试模，另一只手用小刀插捣15次然后抹平，盖上玻璃板立即将试模放入养护箱内,养护24±2h.
3、取出试件，脱去玻璃板，测量雷氏夹两指针尖间距A（到0.5mm，检查试件无缺陷时，放在已准备好的沸煮箱的水中篦板上,然后在30±5min内加热至水沸腾，再恒沸3h±5min；
4、结果判别：沸煮结束后放去箱中热水，打开箱盖冷却至室温后，取出试件进行判别：测量雷氏夹两指针的间距C（到0.5mm），当两个试件煮后增加的距离（C值）的平均值不大于5.0mm时，即该水泥安定性合格；当两个试件的（C-A）值相差大于4mm时，本次试验无效，应立即重做
