恒压供水设备

恒压供水设备工作条件
1. 恒压供水设备输送介质：冷热清洁、非易燃易爆并不含固体颗粒或纤维的液体。
2. 恒压供水设备液体温度：常温型 -15 o C 至 +70 o C　热水型 +70 o C 至 +120 o C
3. 恒压供水设备周围环境：无水滴、蒸汽，无漂浮性尘埃及金属微粒场所。无日光照射，高温及严重落尘场所。无腐蚀、易燃性气体及液体场所。
4. 恒压供水设备无震动、保养检查容易之场所。
5. 恒压供水设备环境温度： +45 o C 且通风良好。

恒压供水设备的选型原则

恒压供水设备的选型是根据自来水进水量（由自来水管径、压力、长度等条件确定）、顾客实际用水量、建筑物高度等数据来确定的，并遵循以下原则：流量均按单位设计，设备型号为常用型号，还可根据客户特殊要求另行设计，设备的流量不包括备用泵流量。大功率主泵选用给水泵休眠后小流量用稳压泵，根据需要可选稳压气压罐。无负压罐可以根据客户的实际情况组合。无负压罐调节容积（V调）应按其进水量和出水量的变化曲线经计算确定，资料不足时，应按下式计算：V调=Q×△T  式中：v调无负压罐调节容积（m3）；Q设计流量（m3/h）；△T用水高峰时的持续波动时间（h），一般取△T=3 ~ 5min。

恒压供水设备新产品介绍

恒压供水设备采用气压式供水，利用密封罐体，使局部增压达到供水目的。

恒压供水设备工作过程是水泵启动，将水通过止回阀注入罐体，从而使罐体内压力增大，当压力达到所设定压力上，压力自动控制器自动关闭水泵，使水泵停止运行。由于供水罐体内压力高于供水管网压力，所以能自动降压供水，恒压供水设备当压力减小到设定压力下，自动控制水泵启动，自动向供水罐内注水，如此往复，海驰供水系统在原有的气压式供水的基础上大胆创新，融合上变频技术，PID调节技术。

恒压供水设备的气压式供水为变频恒压供水。

恒压供水设备取代原先必须有的气压罐。

恒压供水设备并且对水泵采用变频调速，根据用水量的变化来调节水泵的转速。

恒压供水设备不仅可以节省大量的能源恒压供水设备，而且降低了水泵运行躁声。

恒压供水设备廷长了水泵的使用寿命。

恒压供水设备的分类

1) 恒压供水设备按供水方式分：

(1)恒压变量供水系统：水泵的出口压力始终保持一个恒定值，设备的供水量可随用户用水量的需求而变化。

(2)变压变量供水系统：系统的控制压力检测点设在用户给水系统的末端，用此测定压力来控制水泵运行的转速，此时水泵的出口压力是变化的，用户的用水量也是变化的。

2) 恒压供水设备按控制方式分：

(1)微机控制型：控制由单片机组成。

(2)PLC控制型：控制由可编程序控制器组成。

3) 恒压供水设备按水泵台数分：

(1)单台式：控制一台水泵调速运行，另一台泵备用，两台交替使用。

(2)多台并联式：控制一台水泵变频调速运行，多台工频运行。还可按结构形式和系统用途等方面分类。

恒压供水设备的技术条件

1)、电源可靠，应为双电源或双回路供电方式。具有电源适应性，设备输入电压波动和控制器输入电压波动不超过额定电压±10%时，应能正常工作。

2)、设备应具有自动调节水泵转速和软启动的功能。定压给水时，设定压力与实际压力差不得超过0.01MPa;变压给水时，给水系统工作压力应按管道工作特性曲线改变。

3)、设备应具有水池水位“报”及水泵控制功能，超过水位时“报”，降至水位时“报”及停机，恢复到启泵水位时，自动启动。

4)、设备应有观察设定压力和实际压力显示、水泵供电频率显示以及观察故障显示的窗口。

5)、设备应有对各类故障进行自检、报，对可恢复的故障应能自动或手动消，恢复正常运行。

6)、设备应有过载、短路、过压、缺相、欠压、过热等的保护功能。

7)、设备的环境要求：

1) 温度：5～40℃。

2 相对湿度：温度20℃时，不大于90%。

3海拔高度：不应超过1000m。

4设备安装的地点，应无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽。

破坏绝缘的气体或蒸汽。

8)、电控柜的设置要求：

1柜底应高出地面0.1m。

2柜顶距屋顶(板顶)的距离不小于1.0m。

3柜后壁距墙面应有0.8m 的通道。

9)、管路系统应在处设泄水装置。

10)、要选用符合行业标准的产品，选择整机经过鉴定(评估)型式检验的产品。

恒压供水设备电气控制柜安装时要注意下面几点：
* 按电气设备的安装技术标准及内线规程规定配线；
* 控制柜内底部与接地端子E一定要做重复接，接地点严禁接在煤气管道上。其接地电阻不大于10Ω，并接地线的线径应符合下表规定：
电机功率(KW) 接地线小尺寸(mm2) 电机功率(KW) 接地线小尺寸(mm2)
＜2.2 2 22 15 ，3.7 4 45 25 ，7. ，以上 50
* 进户电源到控制柜的电源端子间一定要单独设置一只容量足够大的空气开关；
* 所有的配线应符合BPGS-2控制柜的有关要求(详见BPGS-2控制柜说明书)；
* 要确保电源容量(电源容量根据电源功率和高次谐波的影响决定)；
电气控制柜的安装一定按BPGS-2电气控制柜说明书有关要求和步骤进行。

恒压供水设备的设计实际系统中应考虑的其他因素

对于实际系统来说，四台等容量的供水泵并不是特别合理。在选取水泵时，应考虑在几乎所有工况下都能使工作中的水泵处于高效率工作区间，因此，在夜间或需水量非常少的工况下工作的水泵可选一个比其他容量都小的。同时，如果该设备是针对实际供水而设计的话，则应该同时考虑楼宇泵房中所需要的另两种泵：深井泵与污水泵，显然那样的话系统会比现在的复杂一些。主要由于绝大多数城市都不允许直接从市政管网吸水，因此采用变频调速恒压供水方式时仍然需要设置调节水池。在调节池中应设备安装液深传感器以检测液面高度。当水池液面下降到一定高度时，为了保证消防用水，就需停止水泵运行，这个高度就是消防水位。只有当水池液面达到设定水位时才能恢复正常供水。

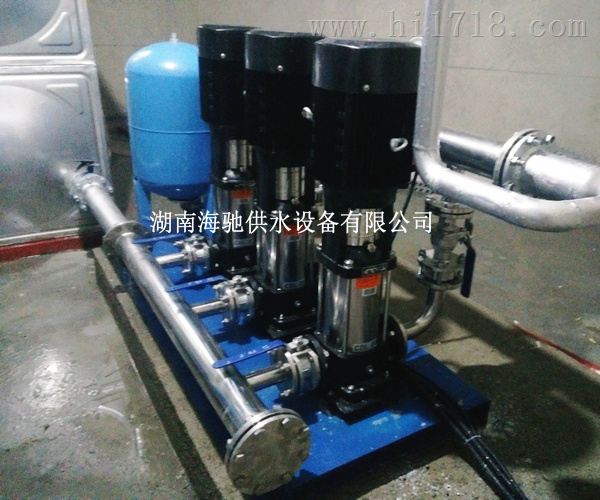

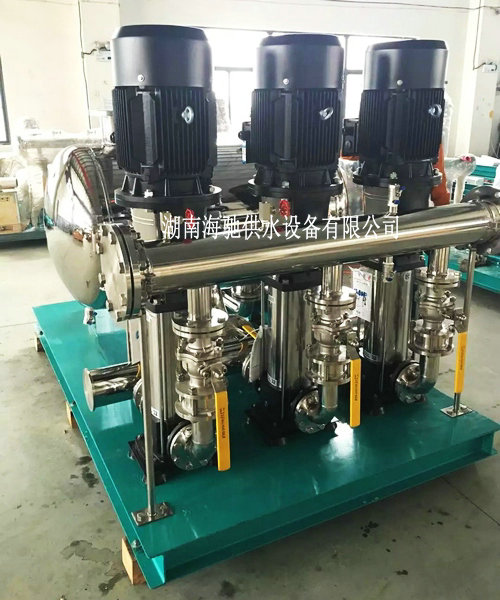

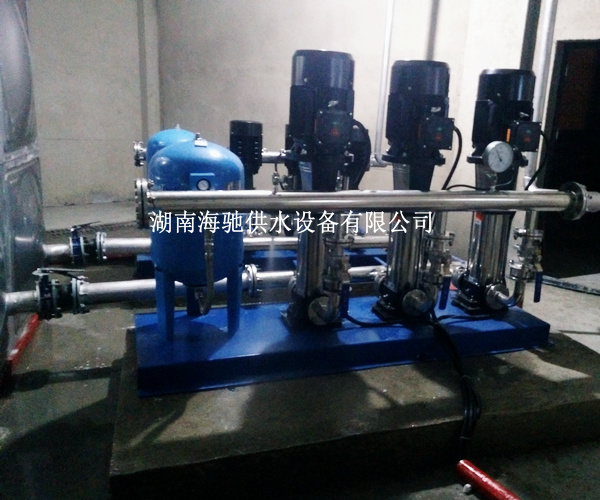

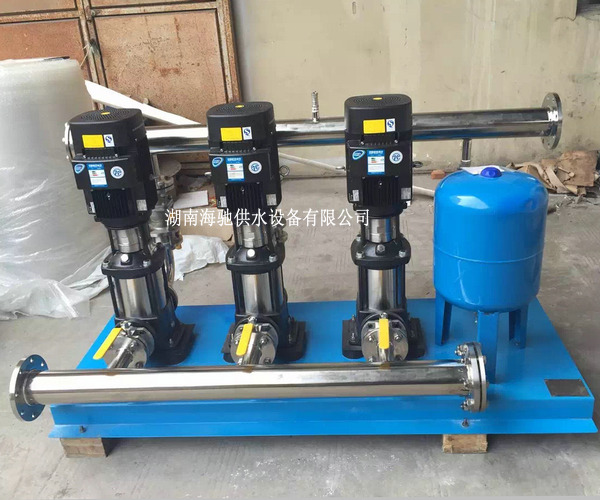

恒压供水设备组成

   恒压供水设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成，能始终维持压力表压力(即用户管网水压)等于用户设定值。可用于一般生活或生产供水。供水系统组成方式有：

1、恒压供水设备与市政管网并网恒压供水，在供水压力可满足需要时，自动停运全部水泵。否则，恒压供水设备起动，增大压力满足用水要求。

2、恒压供水设备附加小泵或气压罐，为完全消除小流量或零流量供水电耗，可增加辅助小泵或辅助气压罐，当供水压力低时，自动停运主泵，使小泵或气压罐运行。

恒压供水设备无水检测双重保护；

当市政管网停水时，稳流罐内的水位下降，液位传感器检测到无水信号时，马上给信号给变频器，让水泵停止工作，保护水泵，以防电机烧毁，来水时水泵自动恢复供水。第二种保护：当液位传感器故障时，由无负压稳流罐下面的电接点压力表工作；当压力表检测到水泵进口压力下降设定压力时；压力信号反馈给变频器，让水泵马上降频工作，直至停机以防电机烧毁，保护水泵，来水时水泵自动恢复供水。

恒压供水设备特制液位传感器换代产品：

目前国内的无负压设备生产厂.家，无负压罐上的液位传感器都是采用不锈钢304或316材料做成的产品，多年来事实证明，很多用户都发现安装在不锈钢稳流罐上液位传感器，在有时会停水的地方用不了多久就有故障了，原因是不锈钢和不锈钢之间在液体中相互产生化学反应，（如材质：303~304~316等），直接引影响到设备的安全，和用户的生活用水，祥帮技术人员通过多次的现场检验和技术攻关，终选取卫生级的四佛材料，特制而成的液位传感器，解决了所有难题，产品性能非常可靠，经济实用，而且安装、调试都很方便。

海驰恒压供水设备的独特技术（技术点）
1.产品触摸屏显示系统
触摸屏控制界面是公司，产品直接与用户交流的窗口，人机界面档次的高低直接反映了产品档次的高低，同时反映着公司产品是否已经走上了工控产品的化、职业化道路，因此，触摸屏控制界面的档次是非常重要的。
2．一键调压及压力补偿技术
一键调压技术更是在客户操作上体现出海驰处处为客户着想的理念，简单的操作交给我们的客户，复杂的程序设计交给我们。压力补偿控制技术运用了海驰开发的双稳态压力补偿控制技术能保证在无负压的情况下补偿出水压力。
3. 应急电路设计
在自动控制失灵及变频故障时，我们都可以随时的切换到应急电路运行，应急电路的设计在满足正常供水的情况下也不会造成压力偏高，保证管网的压力安全。从而为现场的售后服务赢得时间。
4. 变频降噪技术
能大幅度的消除降解变频电流声。比普通变频技术噪声降低10-20dB。变频输出交接自保持技术，限度的降低控制柜元器件动作声音。
5. 进水压力数字显示远传压力表控制
4-20MA输出，动态显示进水压力变化情况，抗干扰性更强，更高，寿命更长。

关于产品质保期：(海驰供水恒压供水设备)

本公司产品质保两年，终身维护。在质保期内，因质量问题而引起损坏或不正常工作，本公司负责修理或调换;在质保期外，公司为用户提供终身维修服务;在质保期内，如因用户使用不当、非产品质量原因而引起的损坏或不正常工作或质保期满后设备发生故障，本公司负责修理和调试，仅收取产品配件的成本费;配套产品由供方指.定的配套厂.家供应，发生一切质量问题，由我方负责。
