恒压供水变频泵

恒压供水变频泵,变频调速,生活节能!

恒压供水变频泵介绍

　　供水系统是国民生产生活中不可缺少的重要一环。传统供水方式占地面积大，水质易污染，基建投资多，而主要的缺点是水压不能保持恒定，导致部分设备不能正常工作。变频调速技术是一种新型成熟的交流电机无极调速技术，它以其独特优良的控制性能被广泛应用于速度控制领域，特别是供水行业中。由于安全生产和供水质量的特殊需要，对设备压力有着严格的要求，因而变频调速技术得到了更加深入的应用。方式技术先进、水压恒定、操作方便、运行可靠、节约电能、自动化程度高，在泵站供水中可完成以下功能：

5.3.4恒压供水变频泵给水引入管水力计算，应按《建筑给水排水设计规范》GB 50015确定。

5.3.5市政管网上增加时，应复核系统大设计流量和小设计流量时，市政管网接入处压力波动情况，该压力波动不应影响周边其他用户的正常用水。。

5.3.6市政管网已经达到规定水力负荷时，应对市政管网进行改造后才允许接入设备。

5.3.7设备进口可利用水压的下限值，应不低于当地供水企业核定的、能够确保系统接入点周边其他用水的低压力值。

5.3.8设备应有防止系统流量突变导致压力瞬间异常波动的措施。

5.4水泵选用

5.4.1恒压供水变频泵的水泵直接从市政给水管网吸水时，计算水泵扬程应考虑利用市政给水管网的小水压，并以市政给水管网的大水压校核水泵的效率和超压情况。

五、恒压供水变频泵工作过程：

1、 管网压力高于或等于用户压力时

当自来水压力高于用户使用压力时，旁路止回阀导通，由自来水直接供给用户用水。

用户压力高于或等于设定压力，变频设备不运行，水泵处于停机状态。

恒压供水变频泵产品说明：

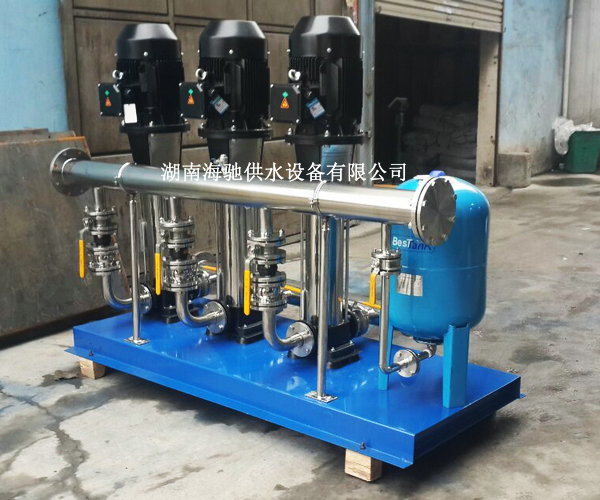

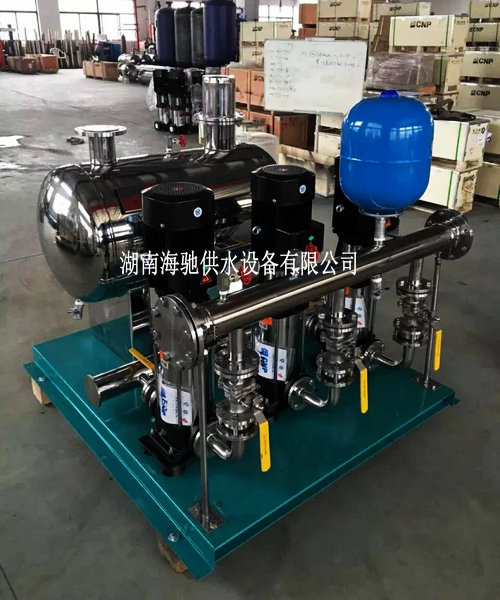

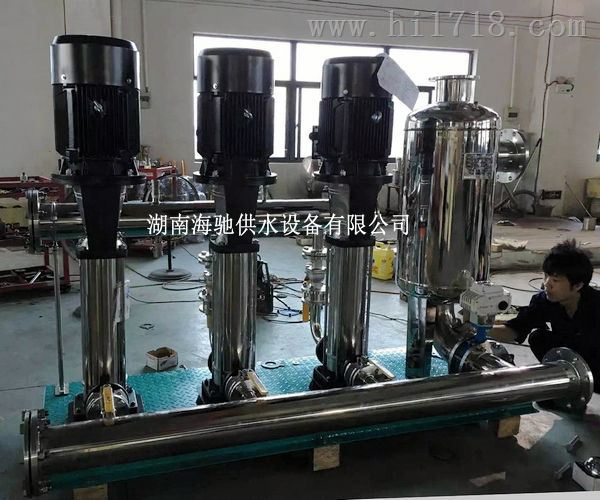

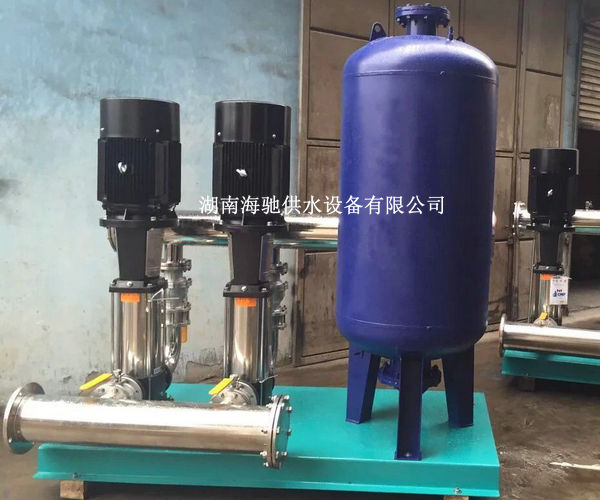

　　一般由缓冲罐、水泵机组、气压罐控制柜及控制仪表组成，各部分说明如下：

　　a、缓冲罐：是接在设备入口处的气压罐，简称缓冲罐，给水运行时罐内部分容积为压缩空气，靠压缩空气的贮能，对各种突变冲击具有很好的减缓消除用途，同时对市政供水具有一定动态补偿用途。

　　有两种不同结构的缓冲罐，隔膜缓冲罐采用天然橡胶隔膜产品原材料，因完全密闭更有利于保持水质标准，普通钢制缓冲罐内壁涂有符合卫生标准的防腐涂料，但补气时会与外界空气接触。

　　缓冲罐即可串接使用　(如图2-1所示)，也可并接使用(进出水为同一管道，作为分支与市政管路相接，如图2-2所示)

　　b、水泵机组：选用沪龙生产企业具有非过载特性的水泵，其工作特性可以适应水源的较大范围内的压力变化，不会产生过载现象。

　　c、气压罐：其用途与通常恒压供水变频泵中的气压罐相同，本系列标准产品采用的隔膜式微型气压罐，主要利用其保压主要功能，有利于设备的智能化自动节能控制。

　　d、变频控制柜：可采用全变频控制系统，即所有水泵均采用变频调速拖动，也可采用部分变频控制系统(样本标准产品只有1台泵为变频调速拖动)。

　　e、旁通管路：如果市政供水平时能够满足水压要求，仅在供水高峰时压力不足，可加载旁通管路，可使市政下拉供水与增压供水实现自动切换运行。

恒压供水变频泵性能产品特点

　　A、直接和市政管网相接，不用建水池。

　　B、体积小，占地少，设备安装方便。

　　C、水源罐，泵组全为不锈钢，水无二次污染。

　　D、水压稳定，不会造成相邻用户管网压力波动。

　　E、全自动运行，可无人值守。

　　F、保护主要功能齐全，故障自动显示，报警。

　　G、充分利用原自来水压力，差多少补多少，高效节能。

4.1.6恒压供水变频泵的组件应符合相应关标准的规定，选用时应有产品合格证或有标志。

4.1.7恒压供水变频泵应有可靠的防负压控制系统，其工作状态应有明显的标志。

4.1.8恒压供水变频泵应有下列保护功能：，

1水源无水停机功能;

2双泵自动切换，自动巡检功能;

3无故障长时间运行功能;

恒压供水变频泵先进技术介绍：

　　是我们技术人员在变频恒压供水设备的基础上开发的一种能直接与自来水管网连接。且对自来水管网不产生任何副用途的成套设备。他取代了蓄水池的和屋顶水箱，能充分利用自来水管网的压力直接或间接供水，避免了能源的二次浪费和水质的二次污染，大幅度节约了基建赞助并缩短了施工工期。

　　由智能型变频控制柜。稳流罐。水泵机组。仪表。阀门及管路。基座等组成，适用于一切需要增高水压。恒定流量的给水系统。

恒压供水变频泵产品概述：

     管网直接串联水泵增压供水的供水方式所采用之设备。在城镇公用管网上直接装泵抽水一直是供水系统的禁区。其理由：首先是在管网供应能力不足时，个体的超量取水会使管网节点或管段压力下降而影响其它用户的用水安定性。另外，允许用户自由地装泵“入网”有可能带来管网运行安全和水质安全的隐患。

      正式投向市场已有七、八年的时间。由于管网直接增压方式具有节能、节水、省地、省材的产品的特色，特别是因其减少或根除水体二次污染，保障水质卫生安全的产品特点，而深受业界﹑用户的关注和市场的欢迎，进而推动了该项技术的进步和发展。可以认为该项技术已发展到了具有理论上的说服力和实践证明力的较成熟阶段。已经有条件在较大范围试用和推广使用。推广“直供水”技术和应用“恒压供水变频泵”的主体应该是管网一方，即城镇供水系统。因而，管网准用条件是该项技术成果推广应用广度和深度的决定性因素。而如何结合自己城市和供水系统的具体情况，制定出合理、规范、便于操作的“准用条件”是应该深入研究的课题。

售前服务：

1、工地现场实地考察，提供施工建议，避免安装不规范造成的质量问题。

2、根据设计资料和招标要求进行选型，避免因为选型而造成的质量问题。

售中服务：

1、负责调式运行：调式期间，我公司可派服备人员到场，对恒压供水变频泵进行调式。

2、培训：使用方的日常看管人员，我公司进行培训，直到熟悉设备使用为止食品店设备正常运转和维护.。

售后服务：

1、海驰供水设备有限公司对所有恒压供水变频泵均带有售后服务责任。

2、每项工程我公司将委派专人负责，指导安装及负责开机调试，现场培训。

3、如客户需委托我司承担设备安装，我司将派技术人员负责安装(需方给予配合)。

4、安装调试后各检测数据及工况记录在案，装订成册收录保存。

5、产品在质量保质期内，公司负责提供服务。

恒压供水变频泵技术创新点：

　　1、是将自来水管道供水系统中使用的水箱和水泵等联为一体，使水泵、控制柜、无负压装置等设备置于水箱中，通过水箱隔板使设备与水箱中的水隔离。由于水泵放置在水箱内(使用专用低噪音屏蔽泵)大大减少了设备的噪音。

　　2、变频泵进水口与无负压装置和无负压时水装置连接。压力充足时，无负压装置自动开启，直接由市政管网供水，经过加压泵实现叠加增压给用户供水。当无负城市装置探测到市政管网压力下降时，无负压进水装置立即启动，无负压装置关闭。此时用户管道直接由加压泵从水箱内抽水补压，确保用户管道的压力充足。

　　3、水箱入口处采用了智能化的电磁阀来控制进水压力及水位。当管网压力下降加压泵从水箱取水时，可通过智能控制，当水箱水位低于一定液位时，再打开电磁阀从管网中放水，此时保证取水口一定的压力，此措施一可以避开高峰用水，起调峰用途，二是避免了普通水箱的零压力泄水，对管网压力是一个很好的保护用途。

　　4、恒压供水变频泵中水箱、水泵、管路及阀门等涉水产品原材料均采用食品级不锈钢产品原材料，不会对自来水产生二次污染，同时该设备设置智循环系统，每6个小时自动以水箱取水使用，以保证水箱的水质新鲜，卫生环保。

海驰高效低噪音恒压供水变频泵功能介绍

　　前后压联合控制：

　　一重PLC实时监控进水压力，通过控制程序中的控制算法，使设备在运行中不产生流量突变，使管流连续性流态不被破坏。二重当控制失灵或响应速度不够快时产生了负压，可在设备水路中采用消除气囊的技术作为第二重对策。

　　压力防过冲功能：

　　引入2点防过冲设计：1、压力在单位时间内上升较快时，不投入工频泵。接近设定压时，不投入工频泵。2、当出口压在变频泵向工频泵切换后，超过防过冲压力值，恒压供水变频泵立即降到休眠频率以下，以减小压力过冲的值，这对保证出口恒压和不做多余的功起了很大的作用。

恒压供水变频泵运行方式

　　而且这两对触点是交替动作，即其中一个闭合，另一个必然断开，而这一个断开，另一个又必然闭合，正适合配合进行电机的调速-辅助主要功能转换。K2的常开触点串接入K1.1的控制电路，即K2动作时，K1.1具备动作条件，也就是2号泵调速运行时，恒压供水变频泵必然是恒速运行的状态。这就满足了两台水泵的循环软启电路要 为方便检修和调整，需要设置水泵的自动-手动切换主要功能。前面所述的接入变频器输出继电器的电路是自动控制电路，在该电路加入一个开关，作为自动选择开关。另外需要接一个不通过变频器的手动电路。该电路由K1.1线圈电路K1常闭触点后端接出，串接一个旋钮开关触点后连接AC220V控制电源相线。该自动-手动选择开关选用三位置四对常开触点扳把(旋钮)开关。
