无负压生活供水设备

无负压生活供水设备流体动力影响离心泵噪声的研究

    与机械结构产生的噪声相比，离心泵内部流体产生噪声的机理更加复杂，所涉及的频率范围更广泛。对于一个结构设计较好的离心泵来说,流体动力噪声在离心泵的噪声等级评定中起着决定性作用。而其中汽蚀、流体与固体边界的耦合诱发的噪声更是离心泵噪声的主要贡献因素。汽蚀产生的是间歇性爆裂冲击噪声，流体与固体边界耦合诱发的噪声主要是与叶轮通过频率及高次谐波具有相同频率的离散噪声，而湍流产生的是比汽蚀与流固耦合噪声频带更宽的噪声。其中，流动分离与失稳现象既会形成流固耦合噪声，也会形成湍流噪声。水锤效应是指管路中阀门突然闭开或泵起停时产生的流体压力冲击，Steve曾指出，由水锤产生的噪声也应属于间隙性冲击噪声，国外有相关学者也对水锤引起的离心泵和管道中流场变化进行了研究。水锤效应显然会诱发流体动力性噪声，但还未查到关于水锤诱发噪声的论述。因而,下面将主要对汽蚀诱发噪声、流固耦合诱发噪声与湍流噪声的研究进行总结。

无负压生活供水设备产品概述：

设备引进上变频技术，采用原装进口变频器，通过可编程序控制器对单台或多台水泵进行转速调节和台数调节，实现恒压变量供水的闭环调节，使供水系统达到合理、经济的运行效果，同时实现了操作的自动化。产品结构紧凄、功能齐全、占地面积小。取代了传统的水塔、高位水箱等供水装置，节约了工程投资，缩短了工程周期，避免了水质二次污染。

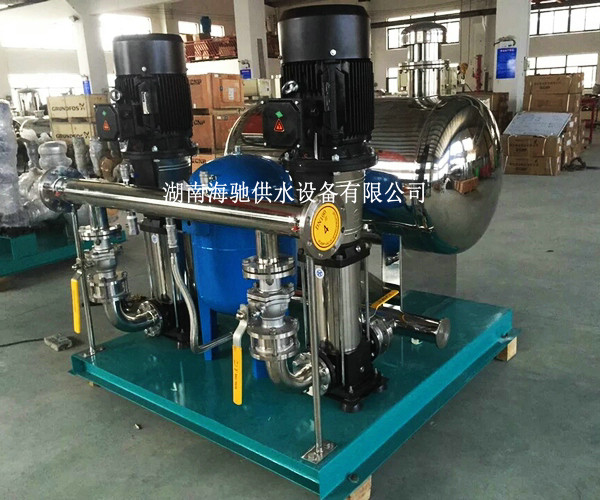

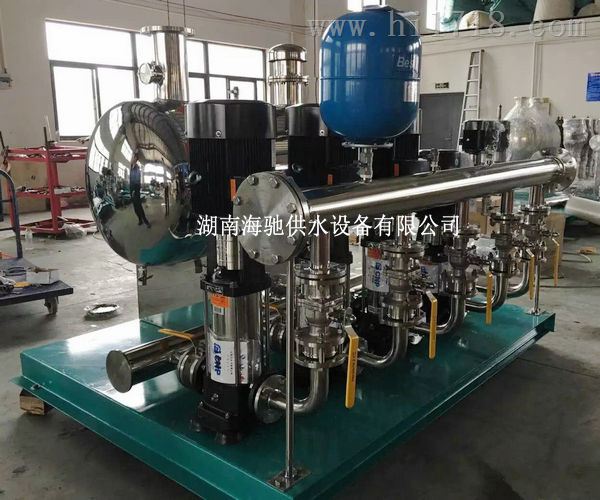

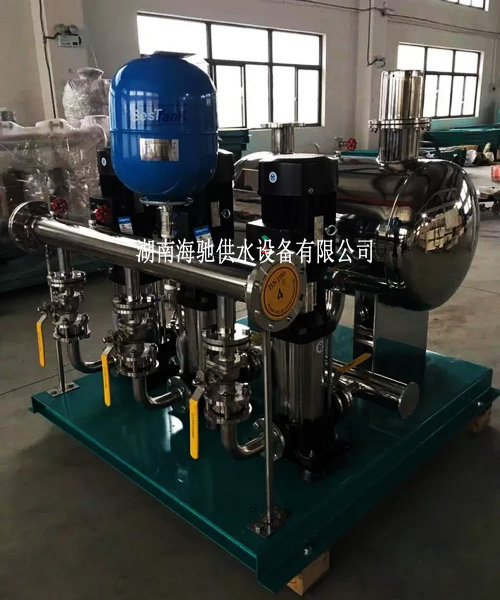

HCBWG-II系列无负压生活供水设备由不锈钢管路、高性能水泵、不锈钢稳流罐、负压消除器、不锈钢连接件；电气控制部分由信号采集传感器、传动元件变频器、中央处理器PLC、数值处理系统、人机对话界面触摸屏（可选）、远程通讯系统（可选）、外围控制回路和其他执行元件等。

无负压生活供水设备主要特点
1、无负压生活供水设备采同微机控制，运行，管理简单，使用方便、可靠。
2、无负压生活供水设备结构紧凑，占地面积小，投资省，安装方便，便于集中管理。
3、无负压生活供水设备功能齐全，通过面板操作实现用户所需的各种功能。
4、无负压生活供水设备按所需压力，根据用水量的变化来调节电机泵的转速，使设备恒压供水，达到高效节能的目的。
5、无负压生活供水设备对多台电机泵均能可靠地实现软启动，大大延长了设备的使用寿命。
6、无负压生活供水设备根据流量的变化自动完成对多台水泵进行循环软启动运行、停止的全部过程。
7、无负压生活供水设备带有气压水罐装置，由远传压力表发馈到控制器，从而使设备在小流量或零流量时可以停
机，进一步降低能耗，延长了设备的使用寿命。
8、无负压生活供水设备保护功能完备：欠压保护、超压保护、过载保护、短路保护、失速防止等。
9、无负压生活供水设备工作泵与备用泵具有周期性运转，自动巡检和手动巡检功能。

自动供水装置与无负压生活供水设备的比较：
比较名称 无负压变频恒压供水设备 变频恒压给水设备 基础建设 不用建水池，水箱。基础投资小 需建地下水池或不锈钢水箱。基础投资较大 水质污染 绿色环保型。全封闭。无污染 地下水池存在少量的二次供水污染 相同用户水泵功率 利用原管网水压。水泵运行功率小节能更多 原管网水压不能利用。水泵运行功率相对偏大 供水流量 零星流量时。通过旁通管直供水。无需启泵。节水。全封闭系统无渗漏。不需维护水池 零星流量时。辅泵与气压罐交替工作。

无负压生活供水设备应用方式:

通常在同一路供水系统中，设置多台常用泵，供水量大时多台泵全开，供水量小时开一台或两台。在采用变频调速进行恒压供水时，就用两种方式，其一是所有水泵配用一台变频器;其二是每台水泵配用一台变频器。后种方法根据压力反馈信号，通过PID运算自动调整变频器输出频率，改变电动机转速，终达到管网恒压的目的，就一个闭环回路，较简单，但成本高。前种方法成本低，性能不比后种差，但控制程序较复杂，是未来的发展方向，我生产企业的就可实现一变频器控制任意数马达的主要功能。下面讲到的原理都是一变频器拖动多马达的系统。

无负压生活供水设备变频调速的特点及分析
用户用水量一般是动态的，因此供水不足或供水过剩的情况时有发生。而用水和供水之间的不平衡集中反映在供水的压力上，即用水多而供水少，则压力低；用水少而供水多，则压力大。保持供水压力的恒定，可使供水和用水之间保持平衡，即用水多时供水也多，用水少时供水也少，从而提高了供水的质量。
恒压供水系统对于用户是非常重要的。在生产生活供水时，若自来水供水因故压力不足或短时断水，可能影响生活质量，严重时会影响生存安全，如发生火灾时，若供水压力不足或或无水供应，不能迅速灭火，可能引起重大经济损失和人员伤亡。所以，用水区域采用恒压供水系统，能产生较大的经济效益和社会效益。

关于无负压生活供水设备质保期：(海驰供水无负压生活供水设备)

本公司产品质保两年，终身维护。在质保期内，因质量问题而引起损坏或不正常工作，本公司负责修理或调换;在质保期外，公司为用户提供终身维修服务;在质保期内，如因用户使用不当、非产品质量原因而引起的损坏或不正常工作或质保期满后设备发生故障，本公司负责修理和调试，仅收取产品配件的成本费;配套产品由供方指.定的配套厂.家供应，发生一切质量问题，由我方负责。

无负压生活供水设备运行注意事项

1、气压供水设备的工作环境应通风良好，温度在1-50摄氏度。

2、电源电压不低于350V,不高于410V。

3、经调试合格的设备不得随意调整。

4、机泵在正常工作情况下，每半年到一年进行系统检查和保养。

无负压生活供水设备主要技术点—三项节电措施，使海驰设备引领供水节能新理念
项：提升无负压设备整体效率。采用主泵加小流量保压及流量补偿控制技术，使水泵运行在高效能区域。大大提升了运行效率。
第二项：配备不同时段，不同供水压力的功能。例如深夜时段低压力供水可减少不必要的能量损耗。
第三项：小流量保压功能：采用休眠前压力提升功能及小流量保压预知算法来休眠时间及休眠范围。

无负压生活供水设备变频控制系统
每套成品控制系统都经过了严格的设计及安装布局

对于每个变频控制系统，设计是整个系统重点，能体现产品质量关键环节。对于变频控制系统，电气设计工程师应在如下设计方面入手。 1、变频控制系统的原理图设计
2、电路主路设计。
3、电路控制回路设计。（包括常规控制电路）。
4、PLC控制接口电路。
5、变频器联网等。
6、变频控制柜的工艺设计。（包括电气工艺设计）。
7、柜体板金工艺设计。
8、抗设计。
9、防尘及防潮设计。

无负压生活供水设备连续负载能力：

150% In，每10分钟允许1分钟串行通讯能力：标准的RS—485接口可使变频器方便地与计算机连接。保护特性：过流保护、I2t、过压保护、欠压保护、过热保护、短路保护、接地保护、欠压缓冲、电机欠过载保护、堵转保护、串行通讯故障保护、AI信号丢失保护等。外型结构紧凑，安装方便。产品经过多种电气安全规范，符合GE、UL及质量体系ISO9001和ISO4001等。变频器独特的直接转矩控制（DTC）功能是目前的电机控制方式，它可以对所有交流电机的变量进行直接控制，无需速度反馈就可以实现电机速度和转矩的控制。ACS600变频器内置PID、PFC、预磁通等八种应用宏，只需选择需要的应用宏，相应的所有参数都自动设置，输入输出端子也将自动配置，这些预设的应用宏配置大大节约了调试时间，减少出错。

无负压生活供水设备维护运行注意以下事项

1、要留有阀柄旋转的位置。

2、不能用作节流。

3、带传动机构的球阀应直立设备安装。

无负压生活供水设备供水方式还可以分成下述两种形式：

A，供水管道-→地下调节水池-→水泵-→用户。

根据用户用水端压力变化由压力传感器启动供水水泵，进行供水。

B、 供水管道-→地下调节水池-→水泵-→高位调节水池-→用户。

无负压生活供水设备节能方案

无负压生活供水设备节能方案一，在供水系统中，基本的控制对象是流量，供水系统的基本任务就是要满足用户对流量的需求。目前，常见的流量控制方式有阀门控制和转速控制两种。

1.       无负压生活供水设备的阀门控制

即通过调节阀门开度来控制流量。此时，供水系统的管道阻力将随阀门开度的改变而改变，而扬程特性保持不变。在供水系统设计时，其水泵扬程及供水流量都是以满足用户的可能需求而选定的，且留有一定余量。而实际应用当中，系统在大部分时间里都是非满负荷运行的，这就必须要减小阀门开度，调整供水流量。这样，管道阻力随之增大，从而产生大量的截流损失。这种控制方式不仅会浪费许多电机输出功率，而且因为管阻特性的改变，整个系统的供水效率也会大为降低。

无负压生活供水设备的节能方案二，如上所述，流量是供水系统的基本控制对象，供水流量需要随时满足用水流量。在供水系统中，管道中的水压能够充分反映供水能力与用水需求之间的关系：

若 供水流量>用水流量 → 管道水压上升↑

若 供水流量<用水流量 → 管道水压下降↓

若 供水流量=用水流量 → 管道水压不变

我国采用的楼宇给水增压系统大致经历了四个阶段：

·工矿企业的生产、生活用水等。

·已经建好水池的，可以采用智能型管网接力升压(无负压)设备与水池共用的供水方式。

在大型设备供水压力要求波动比较大的设备中，可以做变压变量方式供水，控制系统根据开启的工频泵数量及变频器输出频率，估算设备流量，对设备出口压力进行补偿，以达到进一步节能的目的。

无负压生活供水设备标准产品技术性能：

无负压生活供水设备工作原理

当自来水管网的水进入稳流罐，排气阀开始排气，待水充满后排气阀关闭，当自来水自身的压力可以满足用水要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行并根据用水量的大小自动调节水泵转速，若自来水管网的水量小于水泵流量时，稳流罐内的水作为补充水源仍能正常供水，此时空气由排气阀进入稳流罐，罐内真空遭到破坏，确保了自来水管网不产生负压。 用水高峰过后，无负压生活供水设备系统又恢复到正常供水状态，当自来水管网停水，造成稳流罐液位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，给水后又自动恢复运行。传统的城镇供水系统可以把水厂送水到用户水龙头的全过程分离为供水和二次供水两个相对独立的系统，而无负压生活供水设备是将二者结合成为一个整体的系统，变二次供水为直接供水到户。无负压生活供水设备则是管网直接增压供水系统可以使用的设备。直接以市政管网为水源、形成连续密闭的接力增压供水方式，彻底避免了传统2次增压供水系统造成的水质标准降低和各种水源污染问题，完全保持了市政水源的水质标准充分利用市政水源本身压力热能，差多少补多少，切实有效地、限度地发挥了变频调速的节能效果。

无负压生活供水设备工作原理：

无负压生活供水设备采用气压式供水。利用密封罐体，使局部增压达到供水目的。具体工作顺序是由水泵将水通过逆止阀压入罐体使罐内气体受到压缩，压力逐渐增大。当压力达到指定上电接点压力表通过控制柜使泵机自动停止。设备中的水压高于外界压力，自动送至供水管网。当罐体内水位下降，气压减小到指定的下限位置时，电接点压力表通过控制柜使水泵重新启动。如此反复，使设备不停供水。当罐内气体不足时，补气阀可自动补气。叶子的离去，不是因为风的追求，而是树的不挽留。
