高层生活用水增压泵

高层生活用水增压泵泵配件的简单介绍

离心泵的种类有很多种，目前有单吸式离心泵双吸式离心泵、单级离心泵多级离心泵、敞开式叶轮离心泵半开式叶轮离心泵封闭式叶轮离心泵、低压离心泵中压离心泵高压离心泵、卧式离心泵边立式离心泵。离心泵的基本结构由六部分组成，叶轮，齿轮泵体，齿轮泵轴，密封圈，填料函。

水泵的性能参数如流量Q扬程H轴功率N转速n效率η之间存在的一定的关系。他们之间的量值变化关系用曲线来表示，这种曲线就称为水泵的性能曲线。水泵性能曲线主要有三条曲线：流量—扬程曲线，流量—功率曲线，流量—效率曲线。
    离心泵在工作之前配置好电机水泵的功率是很关键的，为了保证水泵能安全的运行，优质的供水，降低生产成本必须配置好电机水泵的功率，这对操作人员的素质要求是很高的，因为一台水泵的异常状况会影响到整各供水系统的网络，造成严重的后果。合理安排好水量的分配和调度，利用各台水泵的特性使用少的功率达到水泵的出水量，达到运行状态。并做到安全，优质，低耗供水。
    1、叶轮是离心泵的部分，它转速高输出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。
    2、泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。
    3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。
    4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承离心泵结构使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂*，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！
    5、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。
    6、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持离心泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。

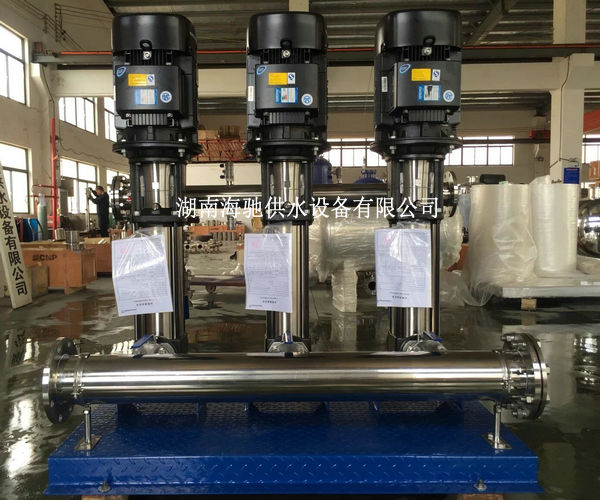

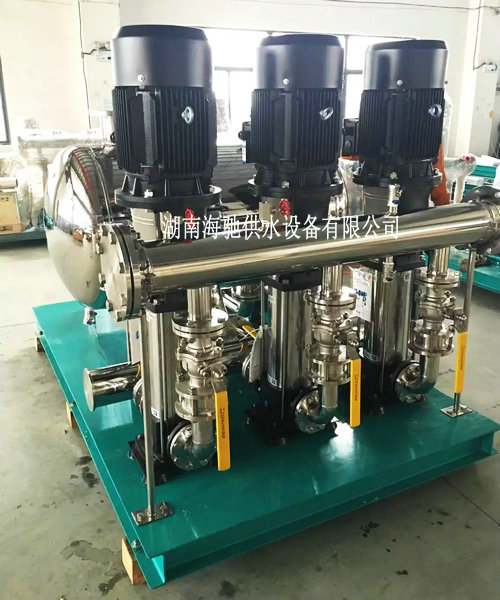

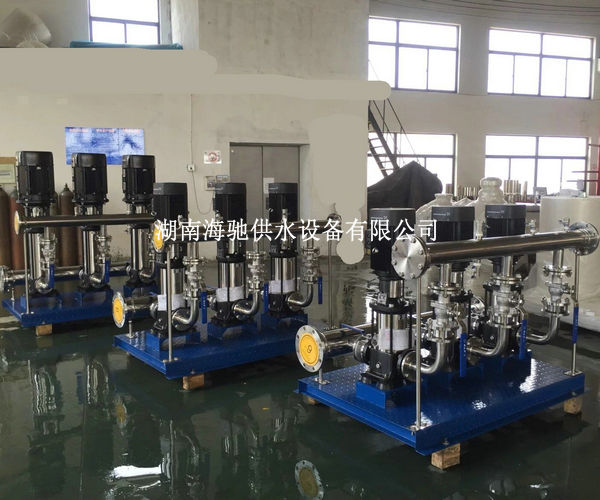

高层生活用水增压泵的组成

1）、主工作泵：常用单级或多级卧式或立式清水离心泵。

2）、小泵和小气压罐：在小流量甚至零流量持续时间较长，为更节电时设置。

3）、变频控制柜：变频控制柜是变频调速给水设备的部分，一般由供货厂家按水泵功率配套供应。

4）、附件：主要包括连接管道，以及阀门、止回阀、安全阀（有小气压罐时）、压力表、压力继电器和底座等。一般组装式设备由厂家组装好供货。

高层生活用水增压泵的技术条件

1）、电源可靠，应为双电源或双回路供电方式。具有电源适应性，设备输入电压波动和控制器输入电压波动不超过额定电压±10％时，应能正常工作。

2)、设备应具有自动调节水泵转速和软启动的功能。定压给水时，设定压力与实际压力差不得超过0.01MPa；变压给水时，给水系统工作压力应按管道工作特性曲线改变。

3)、设备应具有水池水位“报警”及水泵控制功能，超过高水位时“报警”，降至低水位时“报警”及停机，恢复到启泵水位时，自动启动。

4)、设备应有观察设定压力和实际压力显示、水泵供电频率显示以及观察故障显示的窗口。

5)、设备应有对各类故障进行自检、报警，对可恢复的故障应能自动或手动消警，恢复正常运行。

6)、设备应有过载、短路、过压、缺相、欠压、过热等的保护功能。

高层生活用水增压泵的分类

1）、按供水方式分：

（1）恒压变量供水系统：水泵的出口压力始终保持一个恒定值，设备的供水量可随用户用水量的需求而变化。

（2）变压变量供水系统：系统的控制压力检测点设在用户给水系统的末端，用此测定压力来控制水泵运行的转速，此时水泵的出口压力是变化的，用户的用水量也是变化的。

2）、按控制方式分：

（1）微机控制型：控制由单片机组成。

（2）PC控制型：控制由可编程序控制器组成。

3）、按水泵台数分：

（1）单台式：控制一台水泵调速运行，另一台泵备用，两台交替使用。

（2）多台并联式：控制一台水泵变频调速运行，多台工频运行。

还可按结构形式和系统用途等方面分类。

高层生活用水增压泵的执行标准

1）、产品标准

《微机控制变频调速给水设备》JG/T 3009-93

《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T 17219–1998

《液体泵 带频率转换器的泵设备 保证和兼容性试验 》EN12483-1999

2）、工程标准

《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002

《建筑给水排水设计规范》GB 50015-2003

高层生活用水增压泵适用范围：

1、适用任何自来水压力不足的应用场合；

2、新建的住宅小区、公寓、办公楼、住宅楼、宾馆、饭店、医院等高层建筑生活用水；

3、低层自来水压力不能满足要求的消防用水；

4、改造建好的水池，可以采用无负压设备与水池共用的供水方式，进一步节能；

5、自来水的供水中间加村泵站；

6、工矿企业的生产、生活用水等；

7、原有二次给水系统供水质量不能达标的场合；

8、对于高层建筑需要分质供水（即生活、消防、冲厕分开供水）的应用场合；

高层生活用水增压泵的特点：

一、节能：

本产品利用变频叠压技术，根据用户各个时间段的实际用水量，来调节输入频率，并通过专用微电脑智能选择启泵台数及水泵变频、工频运行，从而达到稳压按需调流，差多少补多少流量的效果。变频控制直接启动、零压运行更可靠，对电器元件及水泵、管网附件等的冲击极小。

二、环保：

普通的给水设备是将纯净的自来水全部放入水池中，水池不是全封闭结构，各种杂物、小动物极易进入水池，并且自来水在水池中存留较长的时间，来重污染水源。被污的水经过加压后供给用户饮用，严重影响身体健康。

高层生活用水增压泵是将纯净的自来水经过设备加压后直接供到住户，全密封连接，水源没有任何污染，水质质量好，用户喝到的是符合国家卫生标准的饮用水。

三、智能化控制，全自动运行：

供水设备采用PID闭环调节，恒压高，水压波动小。具有过载、短路、过流等各种自动保护功能，设备运行稳定、可靠，方便使用和维护。具有缺水停泵、定时自动切换水泵运转等功能，可以实现无人职守。可建立远程监控系统，实时监控设备的运行情况。

四、合理性的水泵选型 ：

多数无负压设备生产厂家往往由于技术力量不足，对水泵的特性不了解。由于水泵的工作点决定了系统的节能率以及设备的使用寿命，海驰供水设备有限公司的技术人员拥有丰富的水泵与系统的设计和调试经验，不仅仅考虑了水泵的单机性能，还充分考虑了水泵的并联性能，使系统更合理。

五、售后服务，技术支持：.

本设备采用技术，微电子技术和通信技术结合，我们和北京兰利东方公司共同研发了模块与控制器的通讯系统。模块与变频恒压供水控制器的通讯协议采用标准的MODBUSRTU协议。可以将现场的报警信号通过发至到设定好的上，也可通过查询现场运行参数，以及通过修改控制器的有关参数。使得项目单位和使用单位及时了解供水系统的运行状态，保证供水的及时与安全。真正在服务上快速，速度改变！

高层生活用水增压泵的发展

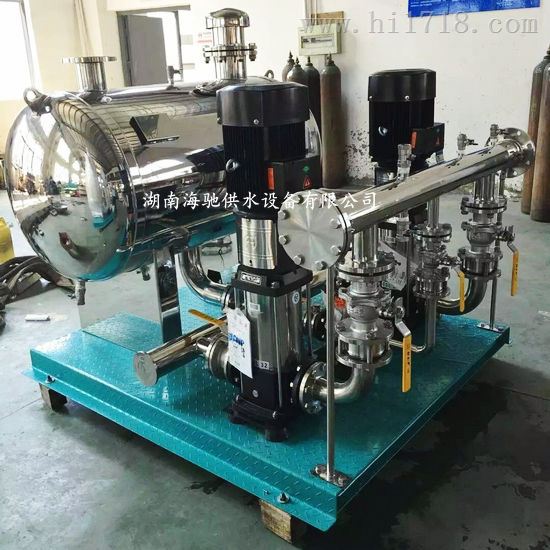

随着我国社会主义现代化建设事业的持续发展。给排水设备也在不断提高。从过去老式的水泵加屋顶水箱到现在变频供水（节能，去掉了易污染的屋顶水池）。近年来又一新型的供水设备出现——高层生活用水增压泵。它是在变频高层生活用水增压泵上发展起来的。它主要由无负压调节罐，水泵，气压罐，智能控制系统等组成。就它的工作原理介绍如下：自来水管网的水直接进入调节罐。罐内的空气从真空消除器内排出。待水充满后。真空消除器自动关闭。当自来水能够满足用水压力及水量要求时。设备通过旁通止回阀向用水管网直接供水；当自来水管网的压力不能满足用水要求时。系统通过压力传感器（或压力控制器，电接点压表）给出起泵信号起动水泵运行.

高层生活用水增压泵安装说明
1.设备要求按图正确的与系统安装，泵房温度不得低于0摄氏度，不高于40摄氏度，设备应高于地面50-100mm，留有排水沟，各水泵应有单独的吸水管，地上水池加闸阀，以便维修。
2.安装尽量少用弯头，以减少不必要的损失。
3.该设备经厂方技术人员调试完毕后，交付用户的专门管理人员负责，专用消防设备，必须定制严格管理制度，以达到一有火情，立即启动。

高层生活用水增压泵可考虑适当减小变频器的容量，但应注意留有足够的容量
　　虽然水泵在低速运行时，电动机的工作电流较小。但是，当用户的用水量变化频繁时，电动机将处于频繁的升、降速状态，而升、降速的电流可略超过电动机的额定电流，导致电动机过热。因此，电动机的热保护是必需的。对于这种由于频繁地升、降速而积累起来的温升，变频器内的电子热保护功能是难以起到保护作用的，所以应采用热继电器来进行电动机的热保护。
　　在高层生活用水增压泵主要功能预置方面，高频率应以电动机的额定频率为变频器的高工作频率。升、降速时间在采用PID调节器的情况下，升、降速时间应尽量设定得短一些，以免影响由PID调节器决定的动态响应过程。如变频器本身具有PID调节功能时，只要在预置时设定PID功能有效，则所设定的升速和降速时间将自动失效。

高层生活用水增压泵配件:

隔膜式气压水罐按国标91SS852标准图集制造。

配管采用无缝钢管、热浸镀锌钢管、热浸镀锌无缝钢管。

采用一体化组合系列整体钢支座支承。本图集隔膜式气压水罐支座形式是按裙座绘制的，也可以采用支承式支座。

本设备为上置式时应设隔振措施。水泵机组在设备安装橡胶隔振垫过程中必须采取防止水泵机组倾倒的措施录水泵机组隔振垫设备安装后，在设备安装水泵机组进出水管道、配件及附件时，变必须采取防止水泵机组倾斜的措施，以确保安全施工。

气压罐设有泄水装置，在管路系统上设安全阀，远传压力表等附件。

设备的外围应有排水设施，便于维修时泄水或排除事帮漏水。

设备与墙面或其它供水设备之间应留有足够距离，一般不小于700mm。

设备应进行整体水压试验，水压强度试验及严密性试验，要求按现行有关规定执行。

高层生活用水增压泵的连接管道、配件、气压水罐等外表面应刷防锈漆两道，气压水罐内表面应刷无防腐涂料。水泵、电机、管道设备安装技术要求均按有关技术规定执行。
