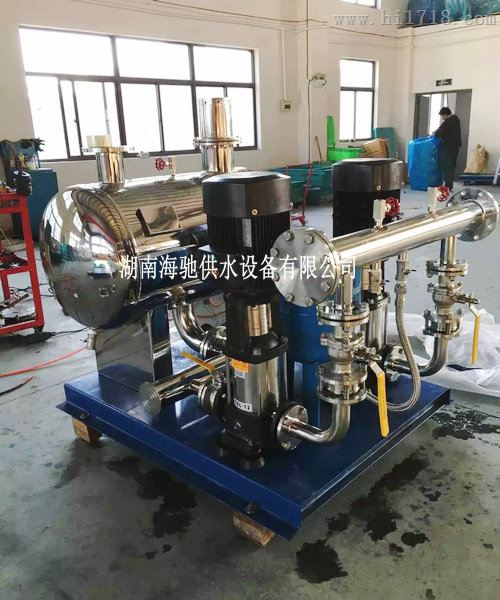

生活给水变频调速机组

生活给水变频调速机组现场安装注意事项
调试前应该具备条件：
控制柜应安装在清洁、干燥、无滴水的场合，且无腐蚀性或导电性粉尘(保护等级2)，应做好各种防护工作。
电源进线要求为三相五线制，电压要求：380V(±10%)，进入电控柜的方式为下进线制，零线、PE线分别压在零线绝缘端子、接地铜排上;三根相线接到上端的总空开上，要求压接铜接头、涮锡处理，要求固定牢靠。
生活给水变频调速机组电气布线穿管必须在预制地面前，按或设计单位的穿管图铺设穿线套管，钢管必须高出预制地面一定距离并套丝，接好电机线，信号线需调试人员指导安装。
管道对接设备前一定要冲洗，调试前一定要备足水源，水泵不能空载调试，否则损坏设备。
使用临时电源调试时，现场一定砸接地极，接好地线，更换正式电源时需调手动正反转。

海驰创新节能上—程序补量生活给水变频调速机组
海驰解决方案：程序补量系统
程序补量系统采用新一代供水控制程序，彻底的解决了上述问题，具体的实施方式是：有一套通过设计的小流量补充装置，在运行中，小流量补偿装置开始动作，向管道供水，根据主泵流量与效率曲线，找出主泵效率低点，在主泵效率低点，采用海驰设计技术小流量补偿装置补偿主泵效率低点流量，如果用水端用水量极小，采用海驰生活给水变频调速机组稳压装置稳压补水，小流量补偿装置关闭，当超过一定用水流量时，小流量补偿装置又再次投入使用，程序配合小流量补偿装置持续小流量供水。当用户端用水量加大，小流量补偿装置无法满足供水流量时，启动主泵开始变频，此时的主泵是运行在点，如果一台主泵能满足供水要求，小流量补偿装置停止供水。此时是“一变”的工作状态。
用户端用水量继续加大，生活给水变频调速机组主泵上升到上限频率后，仍不能满足供水，主泵工频运转，小流量补偿装置再次进行补偿，补偿此时一台泵供水不足，当小流量补偿装置达到满值，启动另一台主泵开始变频，小流量补偿装置停止供水。此时是“一工一变”的工作状态。
如果主泵配置了三台以上，则工作原理如上，依次类推。

生活给水变频调速机组可增设远程语音报警功能，当设备控制系统出现故障时，系统触发报警拨号系统拨打预先设置好的固定电话或者号码，语音通知管理人员设备有故障需要及时检修，以免影响正常用户用水。此控制功能需要占用一条电话线以便拨号。多段压力供水模式

生活给水变频调速机组产品性能特点：
1)节能：生活给水变频调速机组充分利用市政水源本身具有的压力热能，差多少补多少，切实有效地、大限度地发挥了调速的节能效果。
2)洁净卫生：构成连续密闭的增压供水方式，完全保持了市政水源的水质卫生标准，从根本上避免了增压系统造成的水质标准降低和各种水源污染问题。
3)杜绝浪费：不仅淘汰了高位水箱，还彻底地取消了地面(地下)水池水箱，完全杜绝了水箱溢流，定期清洗造成的水源浪费。
4)生活给水变频调速机组运行噪声低：海驰无负压供水设采用全调整方案时，大部分时间特别在夜间处于低噪声运行工况。
5)海驰设计了全密闭的、兼有缓冲作用和动态补偿作用的水源箱罐，与目前市场所谓无负压罐相比，更具有实际意义，并使控制系统得以简化。
6)海驰系列产品控制系统充分总结了本公司及国内外给水设备的设计制造经验，采用规范通用的控制系统技术方案，可换用任意厂商的器、调节器、PLC和其他元器件，调试维修特别方便，为产品的终身售.后服务奠定了良好基础，不会因技术进步而导致售.后服务问题。
7)海驰系列生活给水变频调速机组控制系统具有较高智能性，设计中充分考虑了机、电、仪协调配合，具有欲速则不达的检测监视和简单方便的人机交互功能。具有全面的故障保护功能和对策，器故障保护时，自动降级运行(成为工频自动给水设备)，自动系统故障时，还可手动操作应急备用，赢得维修时间。
8.可按要求选配各种通讯接口、协议，从而可连接各种人机界面、监控计算机，可与各种控制网络，通信网络相接，适用于特殊、复杂的运行控制和联网监控要求。可为用户开发配套监控软件。

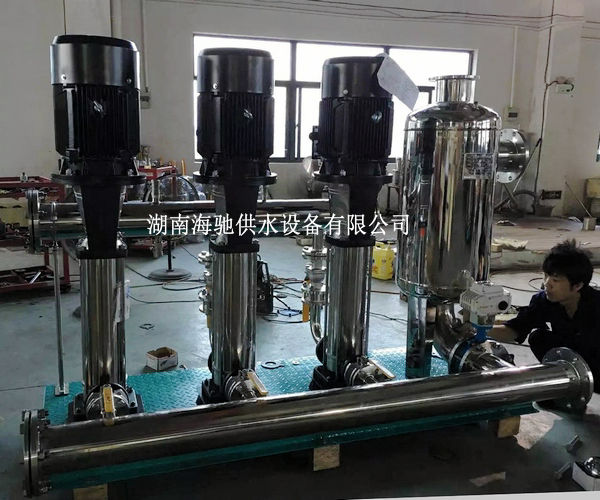

生活给水变频调速机组设备

主要功能是保护管网压力、调节峰值用水，节能、安全、环保、供水高品质(解决了二次供水污染)和低噪音。

具体的说明如下。
1.保证管网压力，调节峰值用水，水箱入口处采用了智能化的电磁阀来控制进水压力及水位。当管网压力下降加压泵从水箱取水时，可通过智能控制，当水箱水位低于一定液位时，再打开电磁阀从管网中放水，此时保证取水口一定的压力，此措施一可以避开高峰用水，起调峰作用;二是避免了普通水箱的零压力泄水，对管网压力是一个很好的保护作用。
2.生活给水变频调速机组运行可靠性：当用水高峰时，或自来水停水时，由水箱供水，大大提高用户用水的可靠性，完全符合自来水供水规范。
3.控制系统先进。建立远程监控系统，随时监控设备运转情况。该系统采用了一款新型的海驰供水专用供水控制器和相应配套的一体化文本显示器(HMI)外加GSM通信模块组成的无线监控文本显示。该系统使原来控制系统全面开放升级，从原来的独立单元升级成具有通讯功能的控制系统，文本显示器与PLC集成一体化，PLC与GSM通信模块能过RS232通信口连接，实现系统的通讯化，由于GSM通信模块与现行移动通信网络接轨，使客户即使远离控制现场，只要他身处无线移动通信网络信号覆盖的地方，就可时时了解系统信息，利用发送命令修改系统功能参数，甚至控制系统运行，真正意义实现了简捷便利的系统远程监控。
4.生活给水变频调速机组环保无污染。此成套设备中水箱、水泵、管路及阀门等涉水材料均采用食品级不锈钢材料，密封供水，不会产生二次污染，卫生环保。
5.节能。当自来水压力能满足用户用水要求，增压泵通过变频控制处于休眠状态;当非高峰用水时，自来水压力又达不到用户用水压力，水泵可以在自来水水压(0.2—0.5MPa)的基础上叠加增压，差多少，补多少，充分利用余压，节约电能。节能效果显著。

生活给水变频调速机组安装要求

1、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。

2、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。

3、排出管路如装逆止阀应装在闸阀的外面。

4、无负压给水设备泵的安装方式分为硬性联接安装和柔性联接安装。

5、无负压给水设备安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体

6、无负压给水设备安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。

生活给水变频调速机组技术指标

1、供水扬程： 4—120 m

2、供水流量：2—2000 m3/h

3、水泵功率： 0.55—75 KW

4、平均节电率： 30—60%

5、压力调节：0.01Mpa

6、预定压力设定数：第1、2压力。其中第2压力设定值为消防用水压力。

7、水泵数量及功率可根据用户实际情况来选定。

电源进线要求为三相五线制，电压要求：380V(±10%)，进入电控柜的方式为下进线制，零线、PE线分别压在零线绝缘端子、接地铜排上;三根相线接到上端的总空开上，要求压接铜接头、涮锡处理，要求固定牢靠。
生活给水变频调速机组电气布线穿管必须在预制地面前，按或设计单位的穿管图铺设穿线套管，钢管必须高出预制地面一定距离并套丝，接好电机线，信号线需调试人员指导安装。
管道对接设备前一定要冲洗，调试前一定要备足水源，水泵不能空载调试，否则损坏设备。
使用临时电源调试时，现场一定砸接地极，接好地线，更换正式电源时需调手动正反转。

生活给水变频调速机组PID控制原理:

根据反馈原理：要想维持一个物理量不变或基本不变，就应该引这个物理量与恒值比较，形成闭环系统。我们要想保持水压的恒定，因此就必须引入水压反馈值与给定值比较，从而形成闭环系统。但被控制的系统产品特点是非线性、大惯性的系统，现在控制和PID相结合的方法，在压力波动较大时使用模糊控制，以加快响应速度;在压力范围较小时采用PID来保持静态。这通过PLC加智能仪表可时现该算法，同时对PLC的编程来时现泵的工频与变频之间的切换。实践证明，使用这种方法是可行的，而且造价也不高。

要想维持供水网的压力不变，根据反馈定理在管网系统的管理上设备安装了压力变送器作为反馈元件，由于供水系统管道长、管径大，管网的充压都较慢，故系统是一个大滞后系统，不易直接采用PID调节器进行控制，而采用PLC参与控制的方式来实现对控制系统调节用途。

生活给水变频调速机组无负压消除技术说明：

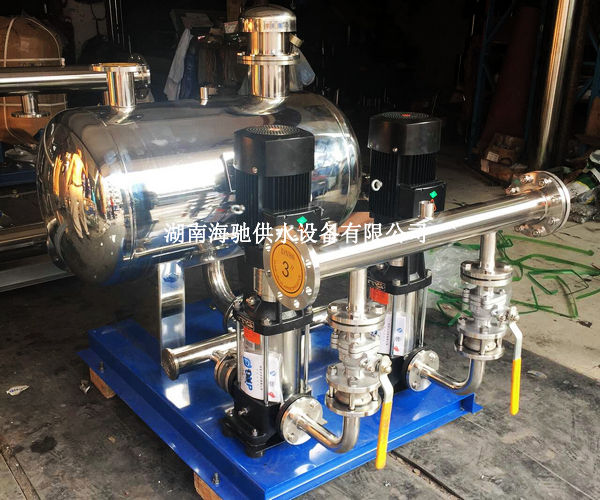

设备采用微机变频技术和有效的负压处理技术实现叠压供水。具体如下：该设备通过真空补偿系统及全封闭结构实现了与自来水管网的直接串接，并且克服了对管网的不良影响。该设备通过管网压力表、真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的真空度及水位信号，实时反馈，通过微机控制真空抑制器及稳流补偿器中的特殊装置动作，抑制负压产生，保证生活给水变频调速机组不对城市管网产生影响。

当市政管网停水时，水泵机组仍可工作，直到稳流补偿器中的压力下降至电接点所设定的下限压力后自动停机，来水后自动开机。停电时，水泵机组停止工作，自来水可通过直通管路进入用户管网。来电时机组自动开机恢复正常供水。

生活给水变频调速机组材料:

主机采用进口变频调速器，自身具有欠压、过压、过流、过载、短路、过热、失速防止等保护主要功能，无故障运用达10万小时以上。设备配电控制部分，采用智能化控制原理，操作方便实用，设备工作状况一目了然，便于非人员很快熟练掌握。是一款保护主要功能全，运行安全可靠，操作方便的理想产品

生活给水变频调速机组归纳的说：

设备主要产品特点是保护管网压力、调节峰值用水，节能、安全、环保、供水高品质(解决了二次供水污染)和低噪音。具体的说明如下。

1.保证管网压力，调节峰值用水，水箱入口处采用了智能化的电磁阀来控制进水压力及水位。当管网压力下降加压泵从水箱取水时，可通过智能控制，当水箱水位低于一定液位时，再打开电磁阀从管网中放水，此时保证取水口一定的压力，此措施一可以避开高峰用水，起调峰用途;二是避免了普通水箱的零压力泄水，对管网压力是一个很好的保护用途。

2.运行可靠性：当用水高峰时，或自来水停水时，由水箱供水，大大提高用户用水的可靠性，完全符合自来水供水规范。

生活给水变频调速机组特点：

1、节电节能：

采用变频技术使水泵进行软启动，避免了设备对电网的电流冲击;同时因实现恒压控制，也避免了对管网的冲击，延长了管路及阀门的寿命。传统的水池二次加压供水方式将自来水放入水池，使原有的自来水压力释放为零，浪费了自来水的原有的压力能。本设备利用调节装置与自来水管网连接可充分利用管网压力能，节电可达到50%-90%。

2、消除了地下水池的二次污染：传统的水池二次加压供水方式将自来水放入水池，水池的水易于被脏物甚至动物尸体所污染，尤其在夏天易产生藻类或滋生蚊虫，直接影响到身体健康。该设备利用调节装置采用封闭式供水方式，消除了二次污染。

3、节水、减少事故隐患：由于设备采用全封闭结构，避免了渗、跑、冒、滴、漏等现象的发生;没有水箱又节约了消清洗用水。

4、生活给水变频调速机组采用PID闭环调节，恒压高，水压波动小。

5、节省投资，减少占地，安装、使用、检修方便：建造水池(或水箱)，工程总投资大，并且使用过程中要定期清洗，不但增加了工程的总投资，还增加了日常的维护费用。该设备利用调节装置供水，节省投资，减少占地，根据用户的现场情况可采用立式或卧式不同的安装方式，检修方便。

6、自动化程度高，运行可靠，管理方便。

7、具有过载、短路、过流、欠水、超压等各种自动保护功能。

生活给水变频调速机组设备的优点

1.节约总投资：不用建水池或水箱，与自来水管道直接连接加压供水，可充分利用原有的压力，修正水泵参数(如原来水泵需用60米扬程，现在只用30米即可)，降低运行成本。

2.水质纯净：纯净的自来水经过设备加压后直接供到用户，隔膜真空气压罐采用天然无胶囊，密封连接，与空气完全隔离，水源没有任何污染，水质净度好。采用微机变频软启动恒压控制，供水压力平稳，水压稳定。

3.节水：全封闭结构，杜绝了:跑、冒、漏、滴、渗，定期清洗、消等浪费水资源的现象与自来水管道直接串联。

4.节电：可充分利用自来水管道原有的压力，差多少补多少，自来水压力满足要求时，设备就停止工作，节能效果极其显著。如某小区高6层，用水低峰期自来水可以供到6层，高峰期可以供到4层，那么采用生活给水变频调速机组在用水高峰期时对5-6层进行加压，在用水低峰期时生活给水变频调速机组就停止工作。停电可恢复自来水的常压供水。这种供水方式能耗小，运行费用低，节省日常用电开支。
