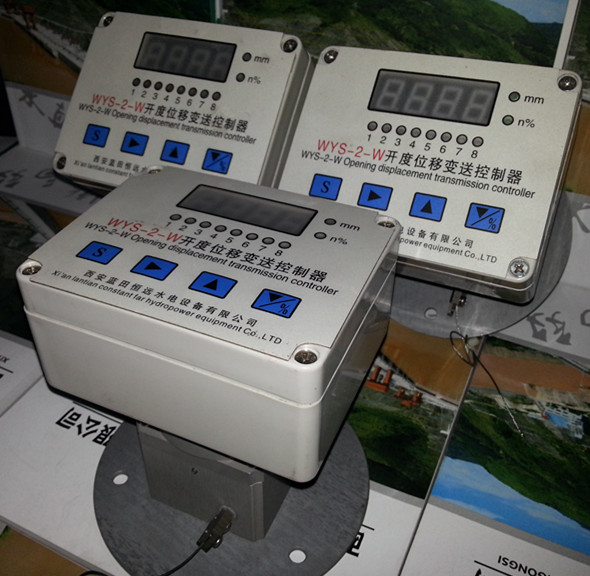

WYS-2-W型开度位移变送控制器是采用进口旋转编码器为测量器件,辅以横力弹簧机构及外围智能电路,具有测量高、性能可靠、安装调整方便、显示直观等许多优点,是针对水电站导叶开度、接力器行程测量而开发的一种高、高适用性的系列产品.可同时具有位移传感器、主令开关、显示仪表等功能,可同时显示位移行程、开度百分比,可任意设置六路报警输出,同时具有模拟量输出。

开度位移变送控制器的的测量绳可直接固定在接力器推拉杆上,测量行程。

1、特点：

以进口旋转编码器为测量器件，测量准确、可靠。
CPU直接采集编码器输出的格雷码，无A/D转换误差。
百分比和实际值两种显示方式可互相切换。
变送控制器功能强大完备，可输出模拟量、六对开关量并有数码管直观显示。

5．结构紧凑,安装灵活方便。

2、工作原理：

   WYS-2-W型位移变送控制器通过一根高柔性的不锈钢芯线同被测体相连,经恒力弹簧与传感器轴相连,将直线运动转换成旋转运动.传感器内置的精密电路进行可靠的数据处理,输出与直线位移成线性变化的模拟量输出(4~20mA). 图示如下:

 二、面板及操作说明:

1、面板说明:

WYS-2-W型开度位移变送控制器由传感器及监测仪表集成在一起,可同时显示位移行程量、开度百分比,并输出六路报警点及模拟量,且各路报警值及量程可任意设置,可完全替代机械式主令开关.

2、技术参数:

测量范围：0~2000mm内根据用户要求设定
工作电压：DC24V、DC220V、AC220V
显示方式：n%百分比和实际行程值（可切换）
输出电流：4-20mA（两线制）
输出接点：继电器接点六组或八组
接点容量: AC220\ 5A DC24V\5A
：    0.5%
工作温度：-10~65℃

3、仪表设定

1）零点和满度设定：

当变送控制器初次使用时，必须对零点进行修正。方法如下：

先将传感器置于零点，再同时按?和▲键仪表显示“0000”且位闪动，通过▲、▼、?键将此值修改为“1999” 按S键仪表显示“LL”此时确认传感器所在的位置是零点，然后按?,仪表显示“HL” 此时确认传感器所在的位置是行程，再按?键完成设定并退出。

2）设置量程

同时按S和▼键，仪表显示值为0000且位闪动，通过?、▲、▼ 键将密码0002输入，再按S键，仪表显示LC，表示已经进入量程设置，仪表显示0000,将四位数的量程置入. 再按S键设定完成并退出。
