通辽铸铁镶铜闸门厂家
一、铸铁镶铜闸门概述及用途

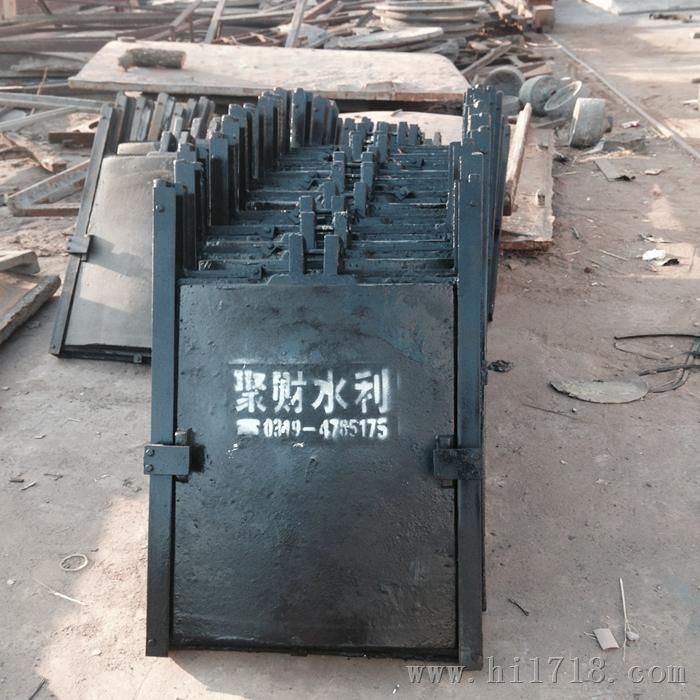

铸铁镶铜闸门是新河水利机械厂吸收国内外结构和工艺，而进行设计改进的一种给排水和污水处理的理想设备。铸铁镶铜闸门的制造加工合CJ/T300-1992标准和美国AWWA标准。铸铁镶铜闸门广泛应用于市政、石油、化工、电站、冶金、煤碳、轻工、食品、制药、水利、污水处理等给排水工程中。
二． 铸铁镶铜闸门结构特点：
铸铁镶铜闸门是由门框、闸板、导轨、密封条、可调整密封机构等部件组成。本闸门具有结构简单，密封性好、、操作简单、安装方便，使用寿命长、规格、适应性广等特点。对公称压力为0.1Mpa以下的用在管道口和交汇窖井、泥沙地、污水渠道、原站井水口、清水池等，用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。
三.铸铁镶铜闸门主要技术参数：
参数名称 | 渗水量(L/min.m) | 水头m | 工作 介质 | 安装 方式 | 正常水压方向 | 门框距边壁距离 | |
正向 | 反向 | ||||||
镶铜铸铁圆闸门 | 0.72 | 1.25 | 正向10 反向2.5 | 水或污水 | 铅锤 状态 | 正面迎水 | >300 |
镶铜铸铁方闸门 | |||||||
双向镶铜 铸铁闸门 | 0.72 | 0.72 | 正反向10 | ||||
双向镶铜 铸铁方闸门 | |||||||
注：水头过10m的闸门需另外注明
四. 铸铁镶铜闸门主要件材料
件名称 | 材料 |
门框、闸板、导轨 | Ht200 |
螺杆 | 1Cr18,2Cr13,Ni9Ti13,.304,316 |
密封面 | Zcu8-2-2 |
五．铸铁镶铜闸门选用须知：
1、选用闸门时应注明H值（闸门中心至启闭机底部平台高度）；
2、启闭机应根据表中启闭力及自动化程度确定，具体可参考启闭机样本。
3、平台设计负荷应考虑正反双向承受（关闭力参考开启力）。
4、轴导架是根据井深不同而设定的，设计时应与联轴器不干涉；
5、工作时整条螺杆，联轴器、闸板都做上下移动为明杆闸门，工作是螺杆不移动，闸板上下移动称为暗杆闸门。
6、方向承压闸门应选用时应注明，正向承压闸门当用于随受么向水压时，水头应<2.5m;
7、暗杆闸门宜装于风景区或道路中间的窖井内，此种闸门自带开启装置，不需启闭机；
8、订货时应注明H，并注明单独闸门（与配套启闭机）的具体名称、型号、规格；
9、本厂可承制其它材料（不锈钢、碳钢、铝合金、塑料）或形工闸门；
10、本厂供货任何预埋件，所以闸门布置参照上页；
11、本厂所提供样本如有修订不另行通知。
六、铸铁镶铜闸门使用维护及注意事项
1. 使用前应在丝杆上涂沫适量钙基或铝基润滑脂?投入使用后?每3～6月检查涂沫?使用频繁时?每月检查涂沫。
2. 电动启闭机采用0#板锂润滑脂或相应《阀门电动装置说明书》中要求的没润滑脂?每年检查添加。
3. 手动启闭机（手轮式和手摇式）均为逆时针开闸门?顺时针关闭?操作时应注意方向?闸门关到位后不得再用力操作?以顶弯丝杆。
4. 电动启闭机在进行手动操作时?应将切换手柄扳至手动位置?手动完毕后不得再将手柄扳回?电动时会自动切换。
5. 电动启闭机外壳进行接线调试工作不得在雨天进行?调整完毕后将外壳盖好?并注意密封效果?开盖调试工作应即开即调?不得开盖后隔宿调试。
6. 电动启闭机均为短时工作制?连续调试时间不得太长。
7. 即使不常使用的闸门?建议至少每月运行。
8. 闸门安装后严禁在门体打开状态下进行二次灌浆。
9. 不得在闸门安装后沿未安装启闭机前进行通水试验。
10. 闸门安装时应注意承受的水压方向?单向闸承受的反向水压不得过规定值。
11. 闸门通常为铸铁或球墨铸铁制品?腐蚀能力较好?通常2～3年对其进行腐工作。当介质的腐蚀性较大时?应按具体情况确定腐周期。
