温湿度 变送器

温湿度 变送器   型号

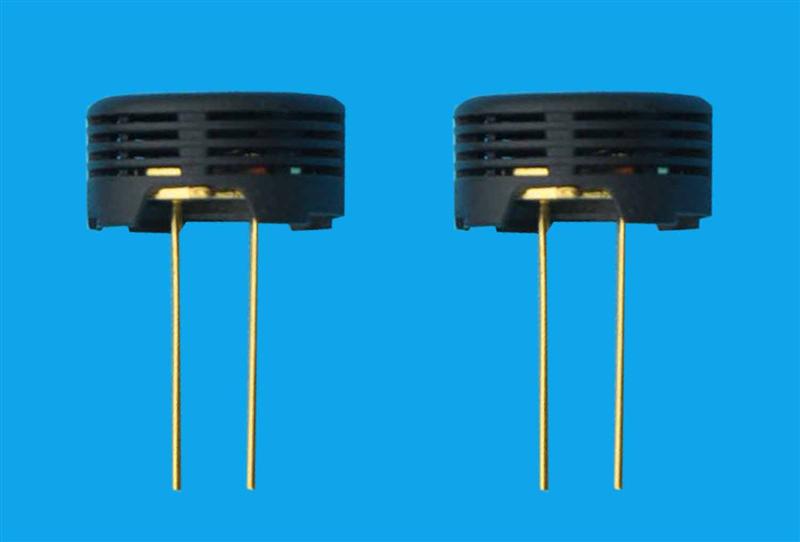

湿度传感器（电容型）-HS1101LF , 基于独特工艺设计的电容元件。全互换性，在标准环境下不需校正，长时间饱和下快速脱湿，可以自动化焊接，包括波峰焊，高可靠性与长时间稳定性，的固态聚合物结构，可用于线性电压或频率输出，反应快速。

HS1101LF比HS1101可以耐受更高的温度，同时也属于无铅环保型。

温湿度 变送器  主要技术特征：

*基于独特工艺设计的电容元件，的固态聚合物结构

*高：±2%RH，极好的线形输出

*宽量程：1~99%RH，宽工作温度范围 –40~140℃

*湿度输出受温度影响极小，常温使用无须温度补偿

*响应时间 5秒，浸水或结露后10秒钟迅速恢复

*抗静电，防灰尘，有效抵抗各种腐蚀性气体物质

*长期稳定性及可靠性，年漂移量 0.5%RH/年

*互换性好

*电容与湿度变化 0.34pf/%RH，典型值180pf@55%RH

温湿度 变送器  测量方法

测湿原理

电容式湿度传感器在测量过程中，就相当于一个微小电容，对于电容的测量，主要是测量其电容值C。湿度传感器并不是一个纯电容，它的等效形式见下图虚线部分所示，相当于一个电容和一个电阻的并联。

温湿度 变送器的等效形式

具体测量电路

电容式湿度传感器复数电压法测量的具体测量电路，包括三个部分：微分电路、反相电路和积分电路。

正弦波发生器产生的正弦信号Vin经过微分电路后，信号变成Vout，然后将Vout的输出分成两路，一路直接经电子开关1K直接进入积分电路，另一路先经过反相电路，使Vout的输出为Vout，经过电子开关2K后，也同样进入积分电路。电子开关1K、2K的作用是将Vout信号进行整流，然后经过积分电路进行测量。

利用上述方法测量湿敏电容的值，测量范围在30pF~100pF之间，测量的相对误差可达±0.2%。

提供湿敏电容HS1101LF现货供应，有需要的话请跟我们联系。
