- 型号/规格：WD20-12S*C1
- 品牌/商标：爱浦
产品类型：WD15-20W（C1）系列
产品型号：WD20-12S*C1
封装尺寸：50.80 × 40.64 × 10.16mm
输出功率：20 W
输入电压：9-18Vdc
输出电压：5,12,24,±5,±12,±24Vdc
电源模块典型性能： 宽输入电压2:1（：）转换效率典型86% 宽工作温度范围：-40~85℃ 输入与输出隔离电压：1500Vdc 输出短路、过流保护（自动恢复）铝外壳输出电压：主路±1%,辅路±3% 纹波及噪声（20MHz,标称输入电压）：： Vo≤5.0V, ≤50mVp-p; Vo≥48V, ≤180mVp-p; Other, ≤100mVp-p 产品质保5年输出电压3.3-48VDC之间任意电压都可生产
DC/DC模块电源的选择技巧：
1、封装形式
电源模块的封装形式有多种多样，常用的产品有一部分是符合国际标准的，也有很多是非标准的产品。而且同一个公司的产品，相同功率也会有不同的封装形式；相反，相同的封装也会有不同的功率，这个可以根据自身产品的要求，合理的选择封装。一般考虑三点：1、功率确定的前提下，在满足产品的散热要求，封装尺寸尽可能的小，这样更利于产品的体积控制，也可以将空间留给更重要的部件。当然，如果说体积不是很重要的情况下，为了让产品更有份量，也可以选择尺寸大一点，也可以得到更优的散热效果。2、尽量选用国际标准的产品。因为这些产品经过大量的使用和验证，都是比较成熟的产品，从而减少产品开发的风险。而且后期出于某些原因，想更换其他牌子的相同标准的产品也更容易。3、具有扩展性，以便于后期的扩容和升级。比如同一封装，后期由于产品的升级，可以更换功率更大的但尺寸和封装还是保持不变的，这样可以快速的完成产品的升级。所以可以看出，封装形式也是根据自己的需要进行考虑。特别对于一些有自身特点的产品，可以要求厂家进行独立的开发，以满足自己产品的要求，也可以从一定程度上预防人家对产品进行抄袭，保护自己的产品。然后在使用中不断改进，使电源产品越做越好。以爱浦电子的电源模块产品为例，产品系列覆盖国际标准，非标准，用户定制等多种封装形式，产品工作也相当稳定，可以满足用户的不同的需求。
2、工作频率
一般来说工作频率越高，输出纹波噪声就更小，电源动态响应也更好。但是对元器件尤其是磁性材料的要求也更高。一般模块电源的开关频率是在300kHz以下，甚至更低。所以要求高的场合需要选择更高开关频率的产品。
产品优点：
●设计简单。只需一个电源模块，配上少量分立元件，即可获得电源。
●缩短开发周期。模块电源一般备有多种输入、输出选择。用户也可以重复迭加或交叉迭加，构成积木式组合电源，实现多路输入、输出，大大削减了样机开发时间。
●质优可靠。模块电源一般均采用全自动化生产，并配以高科技生产技术，因此品质稳定、可靠。

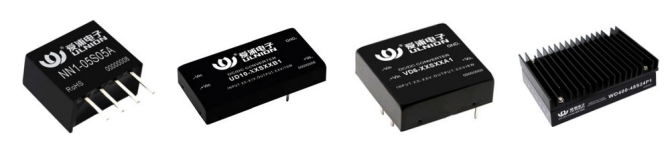

产品展示：
我们的优势：
■ 我们的电源产品广泛应用于、铁路、电力、船舶、医疗、通信、自控等领域；
■ 服务网点遍布全国30个城市，能够为客户提供个性化、全方位、直接的服务；
■ 未来，我们将不断努力，提供更优质、环保、高性价比的产品与服务。
